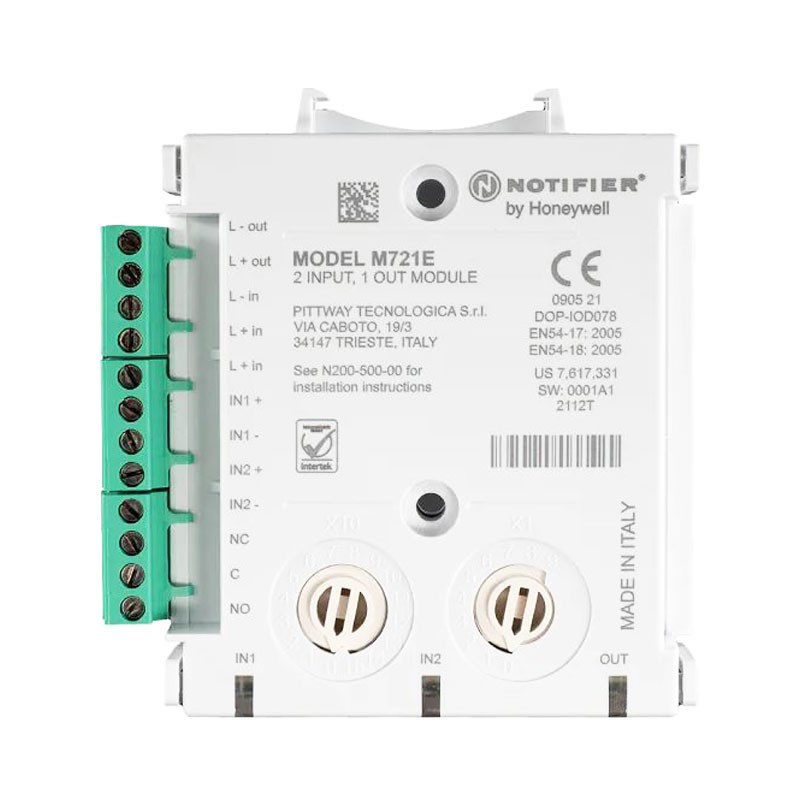

Modulo 2 Ingressi 1 Uscita Notifier per sistemi analogici M721E
Modulo 2 Ingressi 1 Uscita Notifier a microprocessore per sistemi analogici. Compatibile con tutte le centrali analogiche NOTIFIER.
Il modulo M-721E permette il monitoraggio di due ingressi per dispositivi di supervisione e dispositivi antincendio con contatti normalmente aperti. Dispone inoltre di un contatto di commutazione a polo singolo per il controllo di dispositivi ausiliari.
Modulo 2 Ingressi 1 Uscita Notifier per sistemi analogici M721E
iva inclusa
Tre LED tricolore (verde/rosso/giallo), uno per ogni indirizzo, visualizzeranno gli stati del modulo. Programmando la centrale sarà possibile farli lampeggiare quando il modulo verrà interrogato. Il modulo M-721E occupa 3 indirizzi consecutivi sul loop, a partire da quello programmato tramite i commutatori rotativi. Tutti i moduli della serie 700 sono dotati di dispositivo interno di isolamento dal loop di comunicazione.
Vantaggi:
- Le centrali analogiche NOTIFIER identificano automaticamente questi dispositivi
- L'indirizzamento del modulo (il primo dei 3) é ottenuto tramite due commutatori rotativi (01-99)
- Il modulo é alimentato direttamente dal loop a 2 fili delle diverse centrali analogiche NOTIFIER. Non è necessaria alimentazione aggiuntiva
- Modulo di isolamento sul loop di comunicazione
- Ampio angolo di visuale dei LED
- I LED incorporati lampeggiano ogni volta che viene ricevuta una comunicazione dalla centrale, a meno che non siano programmati per non farli lampeggiare
- Alta immunità contro i disturbi elettromagnetici
- Semplicità di collegamento grazie ai terminali Plug-in.
Applicazioni:
- I due ingressi di questi moduli possono essere utilizzati per controllare pulsanti manuali o dispositivi con contatto pulito N.O. Il circuito controllato può essere collegato come NFPA Stile B (Classe B) con resistenza di fine linea da 47 K Ohm. La massima lunghezza delle linee dei circuiti dei dispositivi d'ingresso è 750mt, con un'impedenza massima di 20 Ohm. L uscita del modulo può essere utilizzata solo in configurazione a contatti liberi.
Modulo d'isolamento incorporato:
- Tutti i moduli della serie 700 sono dotati di un dispositivo di monitoraggio di corto circuito del loop e di isolatori. Se necessario, è possibile non utilizzare il dispositivo, collegandosi direttamente con l'uscita loop positiva al morsetto 5 anziché al morsetto 2.
Installazione:
Grazie al suo particolare design meccanico il modulo M-721E permette:
- il montaggio a muro, in apposito contenitore plastico: M200E-SMB
- montaggio su binario DIN standard da 35mm x 7,5mm tramite adattatore plastico M200E-DIN
- Montaggio su pannello tramite adattatore plastico M200E-PMB.
Funzionamento:
- Ogni modulo utilizza tre dei 99 indirizzi disponibili su un loop. Risponde ai polling periodici provenienti dalla centrale e riporta in centrale il tipo e lo stato dei dispositivi collegati. L'indirizzo può essere programmato prima o dopo il montaggio. I tre LED hanno la funzione di indicare lo stato di ciascun canale. Ciascun LED può essere programmato, affinché lampeggi di luce verde ogni qual volta il modulo viene interrogato. I LED A e B si riferiscono ai due canali d'ingresso; il LED C si riferisce al canale d'uscita.
Caratteristiche:
- Massima sezione cavo: 2,5 mm2
- Tensione d'esercizio: 15 ÷ 30 Vdc. (Loop di comunicazione) Per garantire il corretto funzionamento del LED è necessario garantire 17,5 Vcc. (Loop di comunicazione)
- Corrente di standby: 340?A (LED = No blink) 660?A (LED = blink)
- Corrente di supervisione: 0 ?A APERTO, 100 ?A NORMALE, 200 ?A CORTOCIRCUITO
- Contatti relè: 2 A a 30 Vdc resistivo
- Induttivo: 1 A a 30 Vdc (0,6 pF.)
- Temperatura di funzionamento: - 20° C + 60° C
- Umidità relativa: 5% - 95% senza condensa
- Dimensioni: 93mm (H) 94mm (L) 23mm (P)
- Peso (solo modulo): 110 grammi
- Peso (modulo + M200E-SMB) 235 grammi.
Scheda tecnica
- Tipologia:
- Moduli Indicizzati
