Questi è dotato di un led verde lampeggiante in condizioni normali ed acceso fisso in allarme. Il modulo dispone d'isolatore di corto circuito. Supporto barra DIN integrato. Certificato CPR in accordo alle Normative EN54 parti 17 e 18. Alimentazione 15-30Vcc. Corrente a riposo di 310 microA e di 510 microA con led attivo. Temperatura di funzionamento da -20°C a +60°C. Umidità relativa sino a 95%.

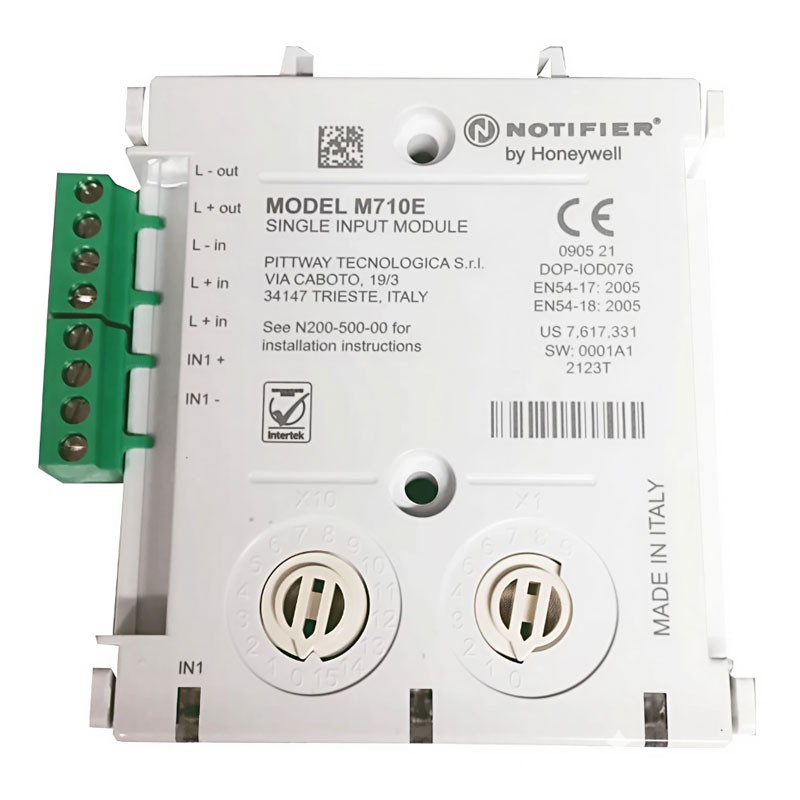

Moduli d'ingresso a microprocessore per sistemi indirizzati. M710E e M720E sono compatibili con tutte le centrali indirizzate NOTIFIER

Permettono il monitoraggio di un singolo ingresso (M710E) o di due ingressi (M720E) per dispositivi antincendio con contatti normalmente aperti.

Un LED tricolore (verde/rosso/giallo) per ogni indirizzo visualizzerà gli stati del modulo. Programmando la centrale sarà possibile farli lampeggiare o meno quando interrogati dalla stessa.

Tutti i moduli della serie 700 sono dotati di dispositivo interno di isolamento dal loop di comunicazione.

Vantaggi:

• Le centrali indirizzate NOTIFIER identificano automaticamente questi dispositivi come moduli dingresso
• L'indirizzamento del modulo è ottenuto tramite commutatori rotativi decimali (01-159)
• Il modulo è alimentato direttamente dal loop a 2 fili delle diverse centrali indirizzate NOTIFIER. Non è necessaria alimentazione aggiuntiva
• Modulo di isolamento sul loop di comunicazione
• Ampio angolo di visuale dei LED
• Il LED incorporato lampeggia ogni volta che viene ricevuta una comunicazione dalla centrale, a meno che non si programmi di non farlo lampeggiare
• Alta immunità contro i disturbi elettromagnetici
• Semplicità di collegamento grazie ai terminali Plug-in.

Applicazioni:

• Questi moduli si possono utilizzare per controllare pulsanti manuali o dispositivi con contatto pulito N.O. Il circuito controllato può essere collegato con resistenza di fine linea da 47 K Ohm.

Installazione: Grazie al suo particolare design meccanico i moduli M710E e M720E permettono:

• il montaggio a muro, in apposito contenitore plastico M200E-SMB
• montaggio su binario DIN standard da 35mm x 7,5mm tramite clip di fissaggio integrata.

MODULO DISOLAMENTO INCORPORATO:

• Tutti i moduli della serie 700 sono dotati di un dispositivo di monitoraggio di corto circuito del loop e d'isolatori. Se necessario, è possibile non utilizzare il dispositivo, collegandosi direttamente con l'uscita loop positiva al morsetto 5 anziché al morsetto 2.

Caratteristiche:

• Massima sezione cavo: 2,5 mm2
• Tensione d'esercizio: 15 ÷ 30 Vdc. (Loop di comunicazione)
• Per garantire il corretto funzionamento del LED è necessario garantire 17,5 Vcc. (Loop di comunicazione)
• Corrente di standby: 310µA M710E 340µA M720E (LED = No blink) 510 µA M710E 600µA M720E (LED = blink)
• Corrente di supervisione: 0 µA APERTO, 100 µA NORMALE, 200 µA CORTOCIRCUITO
• Temperatura di funzionamento: - 20° C + 60° C
• Umidità relativa: 5% - 95% senza condensa

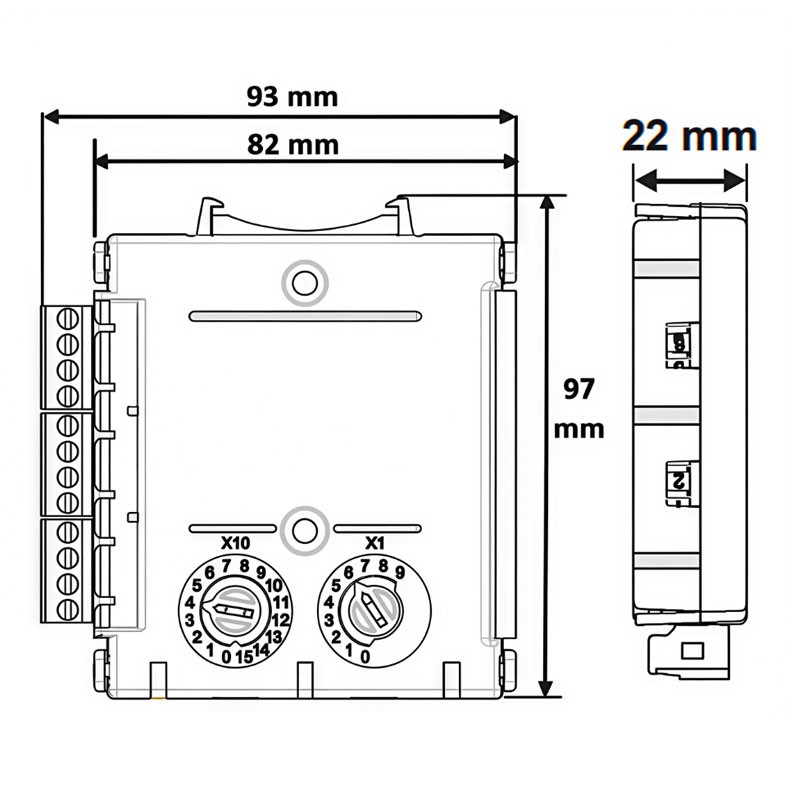

• Dimensioni: 93mm (H) 97mm (L) 22mm (P) Compresi i blocchi terminali
• Peso (solo modulo): 118 grammi
• Peso (modulo + M200E-SMB) 263 grammi.
