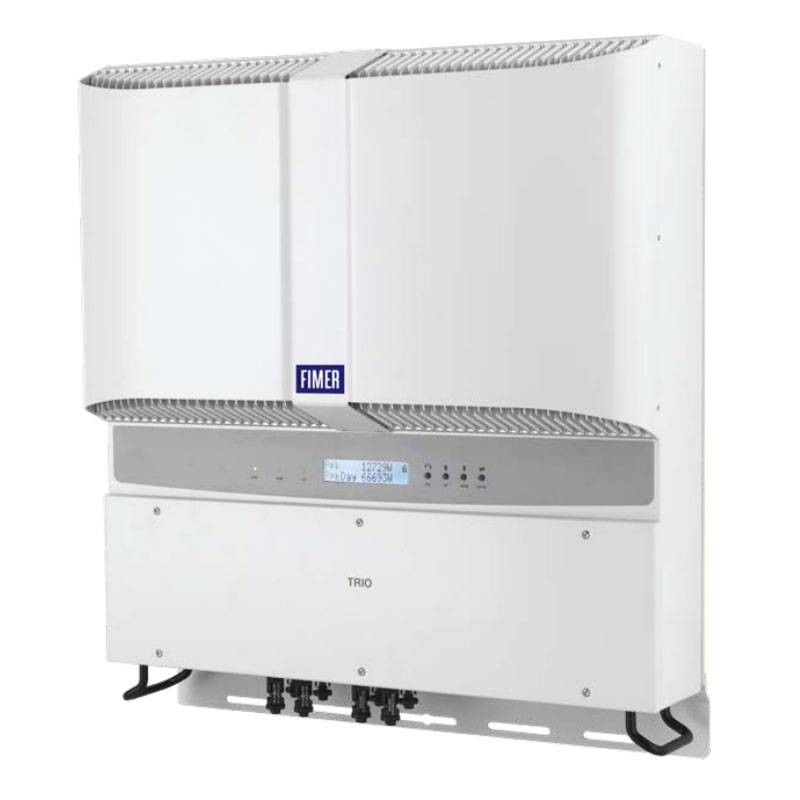

Questo inverter trifase rappresenta l'anello di congiunzione tra il mondo residenziale e le applicazioni di tipo commerciale e industriale. L'algoritmo di MPPT veloce e preciso consente di massimizzare la raccolta di energia dai moduli fotovoltaici. Due MPPT indipendenti ed un'efficienza costante su un ampio range di potenza e tensione d'ingresso garantiscono elevate prestazioni in ogni condizione operativa. L'ampio intervallo di tensione in ingresso rende l'inverter adatto anche ad impianti con lunghezza di stringa ridotta.

Caratteristiche principali:

• Unità di conversione DC/AC con topologia di ponte trifase
• Topologia senza trasformatore
• Ciascun inverter è programmato con specifici standard di rete che possono essere configurati direttamente sul campo
• Ampio intervallo di tensione in ingresso
• Doppia sezione di ingresso con inseguimento MPPT indipendente, consente una ottimale raccolta di energia anche nel caso di stringhe orientate in direzioni diverse
• Sezionatore DC integrato in conformità con gli standard internazionali (versioni -S e -FS)
• Raffreddamento a convezione naturale
• Involucro da esterno per uso in qualsiasi condizione ambientale
• Interfaccia di comunicazione RS- 485 (per connessione con computer portatili o data logger)



Caratteristiche:

Ingresso:

• Massima tensione assoluta DC in ingresso 900V
• Tensione di attivazione DC di ingresso 360 V (adj. 250...500 V)
• Intervallo operativo di tensione DC in ingresso 0.7 x Vstart850 V (min 200 V)
• Tensione nominale DC in ingresso 580V
• Potenza nominale DC di ingresso 12800 W
• Numero di MPPT indipendenti 2
• Potenza massima DC di ingresso per ogni MPPT 8000W
• Intervallo di tensione DC con configurazione di MPPT in parallelo a P 360...750 V
• Limitazione di potenza DC con configurazione di MPPT in parallelo Derating da max a zero (750 V?VMPPT?850 V)
• Limitazione di potenza DC per ogni MPPT con configurazione di MPPT indipendenti a Pacr, esempio di massimo sbilanciamento 8000 W (445 V?VMPP?750 V) altro canale: Pdcr-8000 W (270 V?VMPPT?750 V)
• Massima corrente DC in ingresso per ogni MPPT 36.0 A / 18.0 A
• Massima corrente di cortocircuito di ingresso per ogni MPPT 22A
• Numero di coppie di collegamento DC in ingresso per ogni MPPT 2
• Tipo di connessione DC Connettore PV ad innesto rapido




Protezioni di ingresso:

• Protezione da inversione di polarità Protezione per il solo inverter, da sorgente limitata in corrente
• Protezione da sovratensione di ingresso per ogni MPPT-varistore Sì
• Controllo di isolamento In accordo alla normativa locale
• Caratteristiche sezionatore DC per ogni MPPT (versione con sezionatore DC) 25 A / 1000 V
• Caratteristiche fusibili (ove presenti) 15 A / 1000 V



Uscita:

• Tipo di connessione AC alla rete Trifase 3F+PE o 3F+N+PE
• Potenza nominale AC di uscita 12500 W
• Potenza massima AC di uscita 13800 W
• Potenza apparente massima 13800 VA
• Tensione nominale AC di uscita 400V
• Intervallo di tensione AC di uscita 320...480 V
• Massima corrente AC di uscita 20A
• Contributo alla corrente di corto circuito 22A
• Frequenza nominale di uscita 50 Hz / 60 Hz
• Intervallo di frequenza di uscita 47...53 Hz / 5763 Hz
• Fattore di potenza nominale e intervallo di aggiustabilità > 0.995, adj. ± 0.9 con Pacr =12.5 kW, ± 0.8 con max 13.8 kVA
• Distorsione armonica totale di corrente < 2%
• Tipo di connessioni AC Morsettiera a vite, pressa cavo M40



Protezioni di uscita:

• Protezione anti-islanding In accordo alla normativa locale
• Massima protezione esterna da sovracorrente AC 25.0 A
• Protezione da sovratensione di uscita - varistore 3, più gas arrester



Prestazioni operative:

• Efficienza massima (?max) 97.8%
• Efficienza pesata (EURO/CEC) 97.2% / -
• Soglia di alimentazione della potenza 30W
• Consumo notturno < 1.0 W



Ambientali:

• Temperatura ambiente -25...+60°C (-13...140°F) con derating sopra 50°C (122°F)
• Umidità relativa 0...100% con condensa
• Pressione di emissione acustica, tipica 50 dBA @ 1 m
• Massima altitudine operativa senza derating 2000 m / 6560 ft



Caratteristiche fisiche:

• Grado di protezione ambientale IP65
• Sistema di raffreddamento Naturale
• Dimensioni (H x W x D) 716 mm x 645 mm x 224 mm / 28.2 x 25.4 x 8.8
• Peso < 41.0 kg / 90.4 lbs
• Sistema di montaggio Staffe da parete



Sistema:

• Livello di isolamento Senza trasformatore
• Certificazioni CE (solo 50 Hz), RCM
• Norme EMC e di sicurezza EN 50178, IEC/EN 62109-1, IEC/EN 62109-2, AS/NZS 3100, AS/NZS 60950.1, EN 61000-6-2, EN 61000-6-3, EN 61000-3-11, EN 61000-3-12
• Norme di connessione alla rete (verificare la disponibilità tramite il canale di vendita) CEI 0-21, CEI 0-16, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G59/3, C10/11, EN 50438 (non per tutte le varianti nazionali), RD 1699, RD 413, RD 661, P.O. 12.3, AS/NZS 4777, IEC 61727, IEC 62116, BDEW, MEA, NRS 097-2-1, VFR 2014.
