Punti di forza:

• Installazione plug & play
• Potenza Max DC 150% di sovraccarico
• Batterie agli ioni di litio-ferro-fosfato in LV
• Collegamento fino a 6 moduli batteria per una capacità complessiva di circa 30 kWh
• Capacità di scarica 100%
• Idoneo per retrofit lato AC
• Modulo di backup integrato fino a Max potenza nominale
• Grado di protezione IP 65
• Ventilazione naturale
• Parallelabile fino a 3 unità.

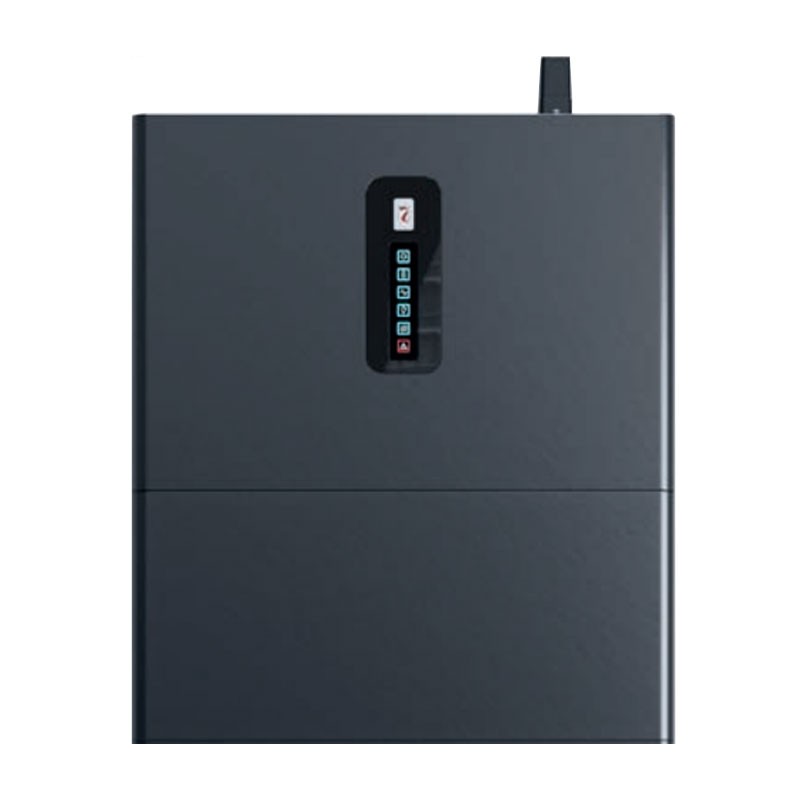

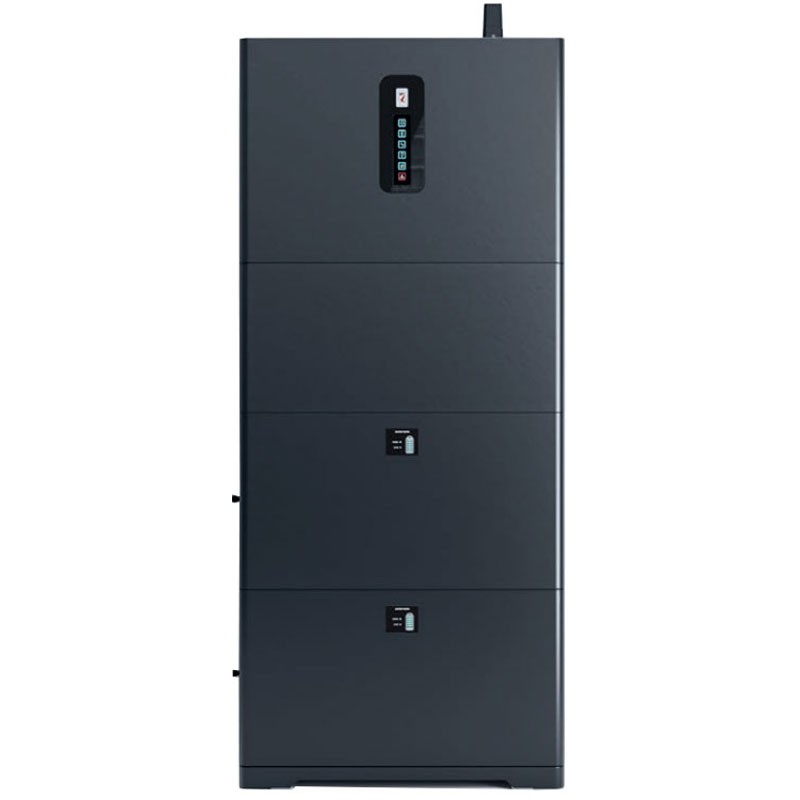

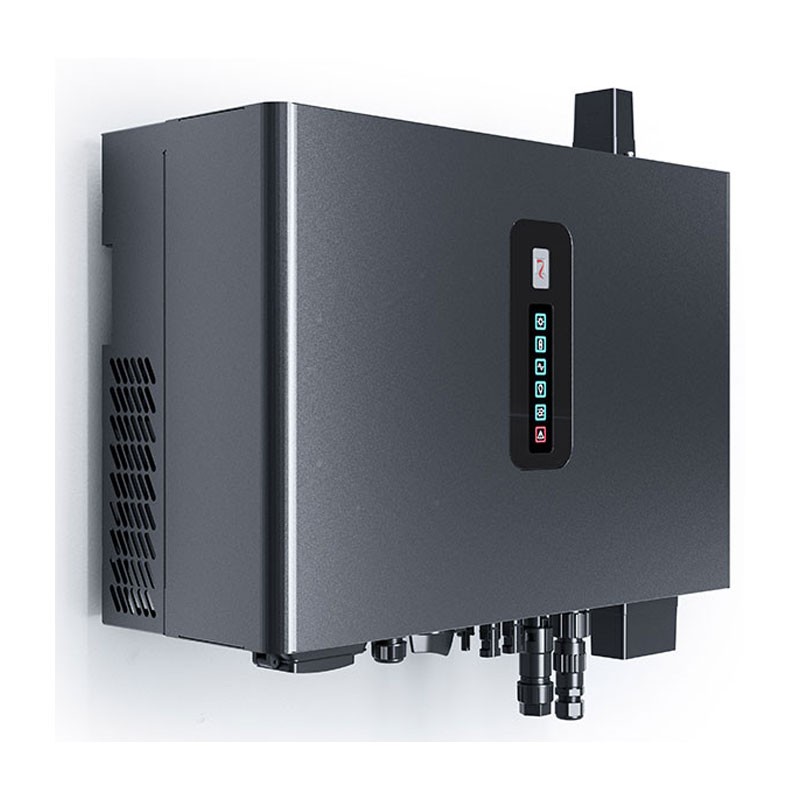

Riello Solartech: Inverter Ibridi integrati ad un sistema di Energy Storage per applicazioni residenziali:

• RS Hybrid 3.6 e 6.0 monofase, abbinati a moduli batteria agli ioni di Litio, consentono di ampliare le funzionalità di un impianto fotovoltaico On Grid e allo stesso tempo di realizzare un backup con possibilità di dedicare una linea preferenziale a determinati carichi in caso di mancanza di rete.
• Con un design accattivante e una semplice installazione plug & play, il sistema grazie all’accumulo di energia (storage) scalabile fino a 6 moduli da 5.12 kWh in configurazione parallela, consente di immagazzinare l’energia prodotta dall’impianto fotovoltaico e non autoconsumata, per poterla utilizzare nelle ore serali o in periodi di scarso irraggiamento solare. Il sistema risulta così indipendente dalla rete di distribuzione elettrica e favorisce il risparmio energetico.
• Gli inverter RS Hybrid monofase, come nella precedente generazione, sono disponibili nelle potenze da 3.6 e 6 kW, sono dotati di sezionatori lato DC e batterie, hanno scaricatori di sovratensione di categoria 2 per un’immediata installazione plug & play (che non richiede ulteriori quadri di campo) e ricaricano loro stessi le batterie.
• Per assicurare sempre massima flessibilità di configurazione, ottimizzazione del rendimento e tempo di produzione energetica prolungato, gli inverter RS Hybrid sono caratterizzati da 2 ingressi PV che convergono su 2 inseguitori MPPT. Gli inseguitori MMPPT sono indipendenti e sono dotati di una tecnologia di autoapprendimento con ampio range e tensione di ingresso e una bassa soglia di erogazione verso rete.
• La ventilazione è a convenzione naturale con ampio ed efficiente dissipatore di calore per garantire massimo scambio termico e totale silenziosità
• Gli inverter sono dotati infine di un modulo di backup integrato che, in caso di mancanza di rete supporta il carico da batteria fino al ritorno della stessa (tempo di intervento inferiore ai 10ms).
• Per ottimizzare il backup è possibile definire una linea che supporta la piena potenza nominale dell’inverter. La gestione dell’inverter è semplice e intuitiva: sul frontale sono presenti 6 LED che permettono di identificarne velocemente lo stato di funzionamento o segnalano l’eventuale presenza di allarmi
• Molteplici sono le possibilità di comunicazione con l’inverter: Bluetooth, RS485 (ModBus), Wi-Fi ed Ethernet (opzionale): tutto può interfacciarsi all’APP di configurazione e al software di monitoraggio per la visualizzazione e il controllo dello stato del sistema in tempo reale (APP e portale WEB di supervisione)
• Gli inverter RS Hybrid hanno un grado di protezione del sistema IP65 che lo rende idoneo per l’installazione all’esterno.

Gli inverter RS HYBRID sono disponibili nelle potenze da 3.6 e 6 kW, dotati di sezionatori lato DC, AC e batterie e di scaricatori di sovratensione cat. 2 per una immediata installazione plug & play senza la necessità di ulteriori quadri di campo.

Caratteristiche:

Efficienza:

• Efficienza massima [%] (da FV a rete) 96.6
• Efficienza max (da AC a BAT) [%] 92.7
• Efficienza max (da BAT a AC) [%] 92.8
• Tensione nominale della batteria [V] 51.2
• Intervallo di tensione della batteria consentito [V] 40 - 60
• Corrente max di carica/scarica [A] 120 / 120

Ingresso DC:

• Potenza FV massima in ingresso [W] 9000 (4500/4500)
• Tensione di ingresso FV massima [V] 550
• Tensione di ingresso FV minima [V] 70
• Tensione di ingresso FV nominale [V] 360
• Corrente di ingresso massima (ingresso A/ingresso B) [A] 15 / 15
• Corrente massima di cortocircuito (ingresso A/ingresso B) [A] 20 / 20
• Tensione d’esercizio iniziale [V] 90
• Intervallo di tensione di funzionamento MPPT [V] 90 ÷ 520
• Numero di tracker MPPT 2
• Stringa per tracker MPP 1

Uscita AC:

• Potenza di uscita CA nominale [W] 6000
• Potenza AC apparente massima [VA] 6000
• Potenza CA attiva massima (PF=1) [W] 6000
• Corrente massima in uscita CA [A] 27.2
• Tensione di uscita nominale [V] 230
• Intervallo tensione di uscita [V] 230 ±5%
• Intervallo di tensione di rete [V] 176 ÷ 264 (secondo lo standard locale)
• Frequenza nominale di rete [Hz] 50 / 60
• Intervallo di frequenza di rete [Hz] 45-55 / 55-65
• Distorsione armonica corrente (THDi) [%] <5 (potenza nominale)
• Iniezione di corrente continua [%] <0.5 In
• Fattore di potenza 1 @potenza nominale (regolabile 0.8 induttiva – 0.8 capacitiva).

Backup:

• Tensione di uscita nominale [V] 230
• Intervallo di tensione di uscita [V] 230 ±5%
• Frequenza di uscita nominale [Hz] 50 / 60
• Intervallo di frequenza di uscita [Hz] 50 / 60 (±0.2 %)
• Potenza di uscita nominale [VA] 6000
• Potenza di uscita nominale [W] 5500 @ 51.2 V battery voltage
• Corrente di uscita nominale [A] 26
• Tensione di uscita compon. DC [mV] ≤200
• Capacità di sovraccarico in uscita [%] ≥105 per 1 s
• Tempo di trasferimento [ms] 10 (tipico), 20 (massimo)
• THDV <3% (Rated R Load)

Protezioni:

• Sezionatore DC lato campo FV Si
• Sezionatore DC lato Batteria Si
• Protezione anti-islanding Si
• Protezione da polarità inversa CC Si
• Rilevazione dispersione verso terra Si
• Protezione da sovratensione CC Tipo II (VDR) Si
• Protezione da sovratensione CA Tipo II (VDR) Si
• Monitoraggio corrente residua Si
• Protezione da sovracorrente CA Si
• Protezione da cortocircuiti CA Si
• Protezione da surriscaldamento Si



Generale:

• Tipo Senza trasformatore
• Livello di protezione IP65
• Ingresso batteria della categoria di sovratensione I
• Categoria di sovratensione Ingresso FV II
• Uscita AC categoria di sovratensione II
• Classe di protezione I
• Protezione da sovracor. della batteria Interruttore automatico CC
• Grado di inquinamento PDIII sec. IEC60664-1 (interno ridotto a PDII)
• Raffreddamento Convenzione naturale
• Intervallo di temp. di esercizio [°C] -25 ÷ 60 (fino a 40 senza declassamento)
• Intervallo di temp. di stoccaggio [°C] -30 ÷ 65
• Intervallo di umidità relativa [%] 0 ÷ 95
• Altitudine operativa massima [m] 4000 (fino a 2000 senza declassamento)
• Livello di rumorosità [dB] (@ 1m) <30
• Dimensioni (LxPxH) [mm] 610x232x458
• Peso [kg] 31.7
• Peso (imballato) [kg] 49
• Collegamento fotovoltaico MC4 / H4
• Collegamento batteria Connettore CC dedicato
• Modo di connes. CA (rete e backup) Connettore CA dedicato

Certificati:

• Griglia CEI0-21:2022; NTS Type A 2.0 (UNE 217002:2020; RD647:2020), UNE 217001: 2020/RD244: 2019
• Sicurezza IEC/EN 62109-1: 2010; IEC/EN 62109-2: 2011; IEC 62040-1:2017
• EMC IEC 61000-6-1/2/4: 2019; IEC 61000-6-3: 2021

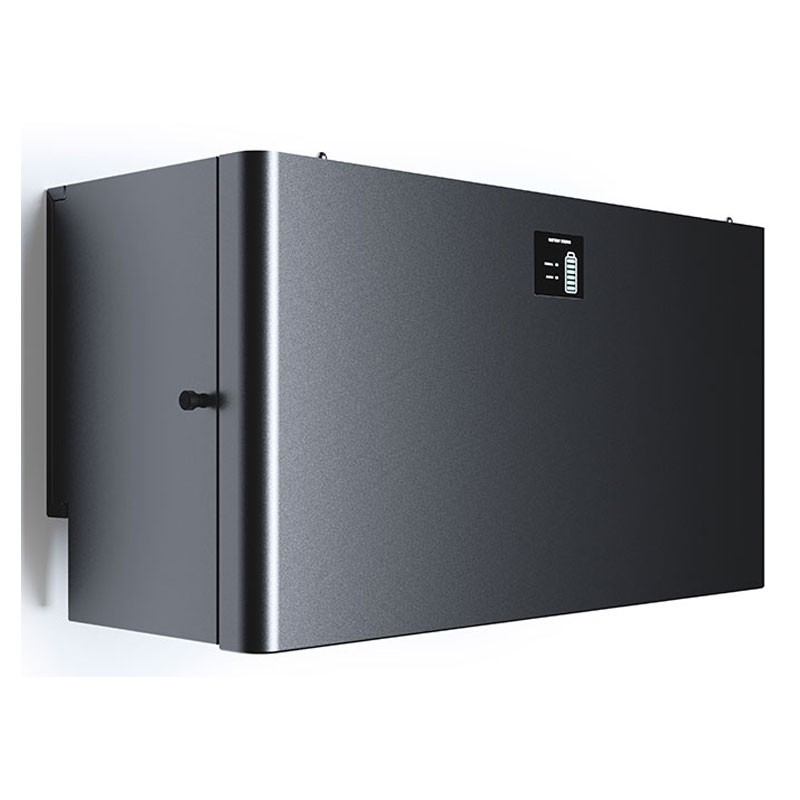

Caratteristiche della batteria:

Batterie Agli Ioni di Litio, Ferro, Fosfato:

• Le batterie agli ioni di litio-ferro-fosfato per il sistema di accumulo degli RS Hybrid sono disponibili in moduli in bassa tensione isolati (51,2 Vdc) per una maggiore sicurezza in ambito residenziale e con capacità 100 Ah (5120 Wh)
•  Il sistema gestisce una scalabilità fino a sei moduli batteria collegati tra di loro in parallelo e il BMS (Battery Management System) è integrato in ogni singolo modulo batteria, questa scelta tecnologica consente di evitare il rischio di una totale mancanza di utilizzo dell’accumulo in caso di problemi su un singolo modulo batteria
•  Il BMS include, inoltre, la protezione per il sovraccarico, la sovracorrente e la sovratemperatura
• Le batterie hanno un’elevata capacità di scarica e una temperatura di esercizio compresa tra i -20 °C e i 55 °C.
• L’intero sistema è sicuro e garantisce protezione al 100% per l’utente finale grazie al rilevamento di possibili gusti della cella e/o di altri componenti.



Caratteristiche tecniche:

• Tipo di batteria LFP (LiFePO4)
• Tensione nominale della batteria [V] 51.2
• Intervallo di tens. della batteria [V] 44.8 ÷ 58.4
• Energia modulo batteria [kWh] 5.12
• Corrente max di carica/scarica [A] 100 / 100
• Moduli massimi in parallelo [Pz] 6
• Intervallo temperatura di esercizio per carica [°C] 0 ÷ 45
• Intervallo di temperatura di esercizio per lo scarico [°C] -20 ÷ 55
• Numero di cicli ≥4.000
• Dimensioni (LxPxH) [mm] 610x252x330
• Peso (netto) [kg] 54.5
• Protezione da sovracorrente Interruttore automatico CC
• Protocollo di comunicazione CAN
• Certificazione IEC 62619:2017; EN 62619:2017; IEC 61000-6/2/4:2019; UN 38.3: Rev.7
