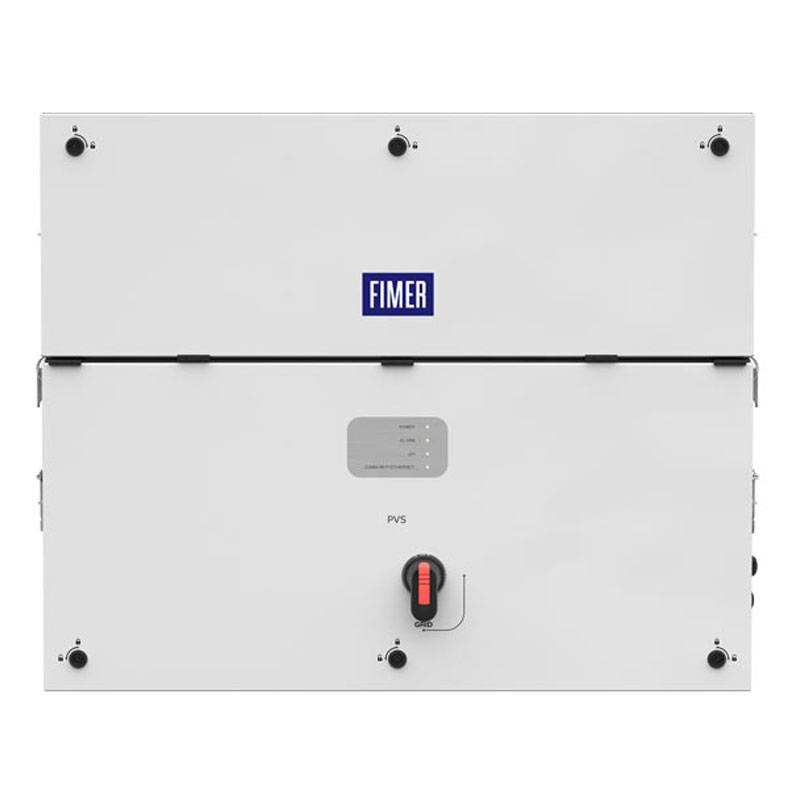

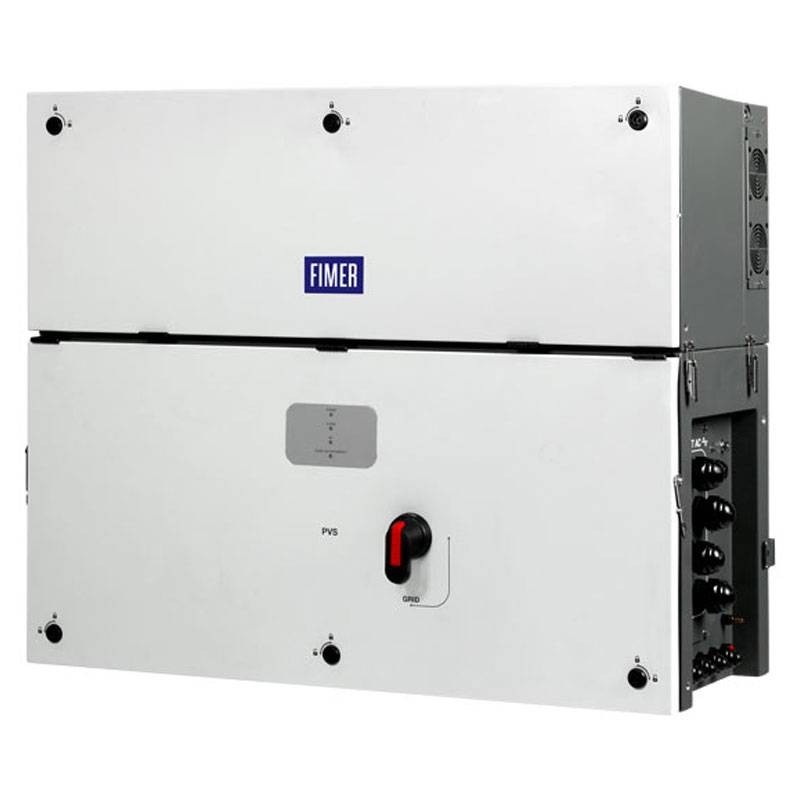

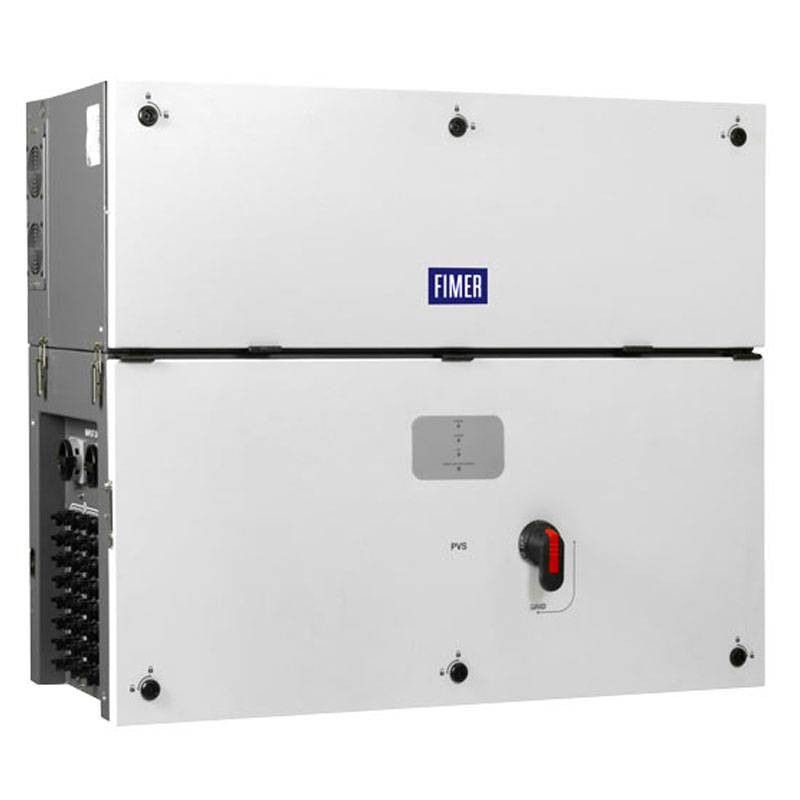

Il PVS-100/120-TL è la soluzione di stringa trifase di FIMER connessa al cloud per la realizzazione efficiente di impianti fotovoltaici decentralizzati sia per applicazioni montate a terra che per grandi applicazioni commerciali.

Integrazione di sistema veloce:

• Il protocollo di comunicazione standard Modbus/SUNSPEC permette un'integrazione di sistema due volte veloce. La presenza di due porte Ethernet garantisce una comunicazione veloce di livello avanzato per qualsiasi impianto fotovoltaico.



Compatibile con la piattaforma cloud di FIMER:

• Il monitoraggio degli impianti è facilitato dalla possibilità di connettere ciascun inverter alla piattaforma Aurora Vision cloud garantendo sicurezza e profittabilità a lungo termine



Panoramica Vantaggi generali dei modelli:

• Fino a 6 MPPT indipendenti
• Inverter senza trasformatore
• 120 kW di potenza per 480 Vac e 100 kW per 400 Vac
• Configurabile via WIFI
• Comunicazione a livello di impianto tramite due porte Ethernet
• Disponibile ampia varietà di codici di rete specifici che possono essere selezionati direttamente sul campo
• Topologia a doppio stadio per una elevata tensione di ingresso
• Montaggio sia in posizione verticale che orizzontale
• Scatola di cablaggio separata per una facile sostituzione
• Protezione ambientale IP66
• Efficienza massima superiore a 98.9%



Caratteristiche:

Ingresso:

• Massima tensione assoluta DC in ingresso (Vmax,abs) 1000 V
• Tensione di attivazione DC di ingresso (Vstart) 420 V (400500 V)
• Intervallo operativo di tensione DC in ingresso (Vdcmin...Vdcmax) 3601000 V
• Tensione nominale DC in ingresso (Vdcr) 620 V
• Potenza nominale DC di ingresso (Pdcr) 102000 W
• Numero di MPPT indipendenti 6
• Intervallo MPPT di tensione DC (VMPPTmin...VMPPTmax) a Pacr 480850 V symmetrical load)
• Potenza massima DC di ingresso per ogni MPPT (PMPPT,max) 21000 W (585 V?VMPPT?850 V)
• Massima corrente DC in ingresso (Idcmax) per ogni MPPT 36 A
• Massima corrente di corto circuito di ingresso (Iscmax) per ogni MPPT 1) 50 A
• Numero di coppie di collegamento DC in ingresso per ogni 4 MPPT
• Tipo di connessione DC Connettori ad innesto rapido




Uscita:

• Tipo di connessione AC alla rete Trifase 3W+PE o 4W+PE
• Potenza nominale AC in uscita (Pacr @cos?=1) 100000 W
• Potenza massima AC in uscita (Pacmax @cos?=1) 100000 W
• Potenza apparente massima (Smax) 100000 VA
• Tensione nominale AC in uscita (Vac,r) 400 V
• Intervallo di tensione AC 320...480 V
• Massima corrente AC di uscita (Iac,max) 145 A
• Frequenza nominale di uscita (fr) 50 Hz / 60 Hz
• Intervallo di frequenza di uscita (fmin...fmax) 45...55 Hz / 5565 Hz 5)
• Fattore di potenza nominale e intervallo di aggiustabilità > 0.995, 01 induttivo/capacitivo con massima Smax
• Distorsione armonica totale di corrente < 3%
• Massima iniezione di corrente (% di In) < 0.5%*In
• Sezione massima cavo AC 185mm2 alluminio e rame
• Tipo di connessioni AC Barra prevista per la connessione di ponticelli M10, pressacavi polo singolo 4xM40 e M25, pressacavo multiplo M63 (opzionale)



Protezioni di ingresso:

• Protezione da inversione di polarità Si, da sorgente limitata in corrente
• Protezione da sovratensione di ingresso per ogni MPPT - scaricatore con monitoraggio Tipo II
• Controllo di isolamento Si, in accordo alla normativa IEC 62109-2
• Unità di monitoraggio della corrente residua (protezione da perdite di corrente) Si, in accordo alla normativa IEC 62109-2
• Caratteristiche sezionatore DC per ogni MPPT 50 A-1000 V
• Taglia fusibili (versione con fusibili) 20 A / 1000 V
• Monitoraggio corrente in ingresso A livello della singola stringa (24ch.): SX2, SY2 / A livello di MPPT: Standard, S2, SX, SY



Protezioni di uscita:

• Protezione anti-islanding protection In accordo con la normativa locale
• Protezione anti-islanding protection 225 A
• Protezione da sovratensione di uscita - dispositivo per protezione da sovratensione sostituibile Tipo 2 con monitoraggio



Prestazioni operative:

• Efficienza massima (?max) 98.4%
• Efficienza pesata (EURO) 98.2%



Ambientali:

• Intervallo di temperatura ambiente operativa -25...+60°C /-13...140°F con derating oltre 40°C / 104°F
• Umidità relativa 4%...100% con condensazione
• Pressione di emissione acustica, tipica 68dB(A)@ 1m
• Massima altitudine operative senza derating 2000 m / 6560 ft



Fisici:

• Grado di protezione ambientale IP 66 (IP54 per sezione di raffreddamento)
• Sistema di raffreddamento Aria forzata
• Dimensioni (H x W x D) 869x1086x419 mm / 34.2 x 42.7 x 16.5
• Peso 70kg / 154 lb per modulo di potenza; ~55kg / 121 lbs per scatola di cablaggio Massimo 125 kg / 276 lb complessivi
• Sistema di montaggio Staffe a parete, supporto orizzontale e verticale




Sicurezza:

• Livello di isolamento Senza trasformatore
• Certificazioni CE
• Norme di sicurezza e EMC IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-4
• Norme di connessione alla rete (verificare la disponibilità tramite il canale di vendita) CEI 0-16, CEI 0-21, IEC 61727, IEC 62116, IEC 60068, IEC 61683, JORDAN IRR-DCC-MV, DRRG/DEWA, Chile LV/MV, Belg C10-C11, EN50438 Generico +Irlanda, EN50549-1/2, CLC-TS50549-1/2, AS/ NZS4777.2, UK G59/3, EREC G99-1, MEA, PEA, ISO-IEC Guida 67 (sistema 5), NRS 097-2-1, P.O. 12.3, ITC-BT-40, UNE 206006 IN, VDE-AR-N 4105, VDE-AR-N 4110, VDE-AR-N 4120, VDE V 0-126- 1-1, VFR 2019, UTE C15-712-1, Taiwan.
