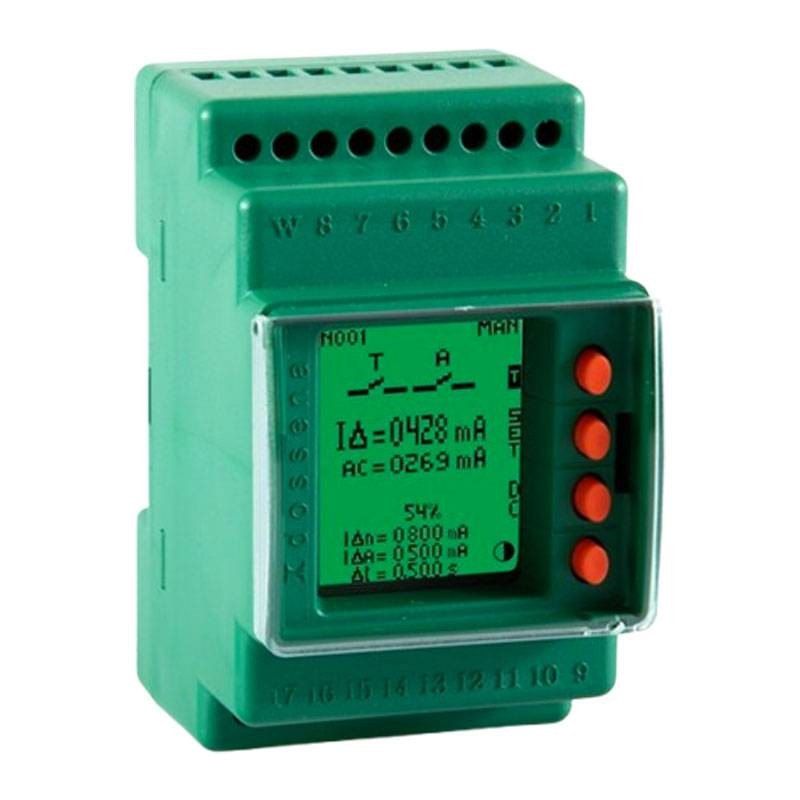

Relè Differenziale Dossena Tipo B NA-C-NC 0,03A a 30A 3M 9DER4B/2D
DOS 9DER4B/2D
9000015355608
Relè differenziale Dossena è un dispositivo avanzato di protezione elettrica tipo B, progettato per impianti con carichi innovativi (inverter, UPS, colonnine di ricarica, apparecchi medicali), assicura alta selettività e controllo delle dispersioni in corrente alternata, continua e mista, con le seguenti caratteristiche:
-
Tipologia: Relè differenziale di tipo B, 3 moduli DIN
-
Corrente soglia: da 0,03A a 30A
-
Ritardo intervento: 0,06s fino a 30s + modalità istantanea
-
Display: LCD a matrice, cambia colore (Verde/Azzurro/Rosso) in base allo stato
-
Doppia soglia: Allarme (ALARM) + Intervento (TRIP)
-
Uscite: 2 contatti NA-C-NC
-
Auto diagnostica: Bobina di apertura e trasduttore TB
627,13 €
Articoli disponibili: 5
: 1
Pagabile anche in 3 rate senza interessi da:
209,04€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Relè differenziale Dossena per sistemi moderni
Il DER4B/2D è ideale per installazioni in cui convergono correnti di dispersione continue o miste come ascensori, impianti fotovoltaici, veicoli elettrici, attrezzature industriali, dove i relè tradizionali tipo A non sono sufficienti. La tecnologia a toroide separato TB e la calibrazione personalizzabile rendono la protezione precisa, flessibile e user friendly.
Installazione e configurazione semplice
Il dispositivo si monta su guida DIN (3 moduli) e richiede alimentazione ausiliaria di 48/400V AC/DC. Il cablaggio con toroide TB deve avvenire tramite cavo twistato e schermato, con resistenza <0,5. Il display LCD facilita la programmazione e la diagnostica visiva. Test, calibrazione, reset e reset automatico sono controllabili direttamente dal pannello.
Sicurezza e conformità normativa
Il DER4B risponde alla norma IEC 60947-2:2019, garantendo massima affidabilità. Il dispositivo è dotato di funzione di auto-verifica della bobina e del trasduttore, segnalandone eventuali anomalie. I componenti rispettano i requisiti di protezione (IP40 pannello, IP20 morsetti), isolamento V0, categoria di sovratensione CATIII e grado di inquinamento 2.
Applicazioni tipiche
Adatto a protezione differenziale in ambienti terziari/industriali dove sono presenti dispositivi elettronici complessi che generano correnti contaminate (UPS, inverter solari, trazioni, medicali). Ideale per garantire continuità operativa e sicurezza, anche nelle reti domestiche avanzate.
Caratteristiche Tecniche Relè Differenziale DER4B
Alimentazione e Installazione
| Alimentazione ausiliaria | 48–400V AC ±15% (50/60Hz) |
| Consumo massimo | ≤4VA |
| Montaggio | Guida DIN (3 moduli) |
| Altitudine massima di utilizzo | 2000m |
Normative e Sicurezza
| Categoria di sovratensione | CAT II (alimentazione ausiliaria), CAT III (circuito controllato) |
| Grado di inquinamento | 2 |
| Norme di riferimento | IEC 60947-2 |
| Classe isolamento | II (frontale) |
| Classe autoestinguenza involucro | V0 |
Circuito Controllato
| Tensione nominale | <1000V AC / <1500V DC |
| Sistema di distribuzione | TT, TN |
| Corrente di cortocircuito ammissibile (Icw) | 80kA per 0,5s |
| Tipo di misura | TRMS |
Regolazioni e Funzionalità
| Campo di regolazione IΔn | T35 / T60 / T80: 0,03–12A T110: 0,1–16A T160 / T210: 0,3–30A |
| Ritardo d’intervento regolabile (Δt) | Istantaneo / 0,06–30s |
| Contrasto display regolabile | Da 0 a 20 |
Uscite e Interfacce
| Contatti di uscita | 2 relè NA-C-NC (TRIP e ALLARME) |
| Relè NA | 250V AC 5A PF1 / 30V DC 5A |
| Relè NC | 250V AC 3A PF1 / 30V DC 3A |
| Interfacce (opzionali) | RS485 Modbus RTU (DER4B/2DRS485) Ethernet Modbus TCP/IP (DER4B/2DETH) |
| Isolamento galvanico interfaccia seriale | <1kV @50Hz |
Collegamenti e Condizioni Ambientali
| Collegamento al toroide | Cavi schermati twistati ≥0,5mm² |
| Grado di protezione | IP40 (pannello frontale), IP20 (morsetti) |
| Temperatura di esercizio | −10°C ÷ +55°C |
| Temperatura di stoccaggio | −20°C ÷ +80°C |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Relè differenziali
- Tensione: 400VAC
- Ampere: 0.03-30A
