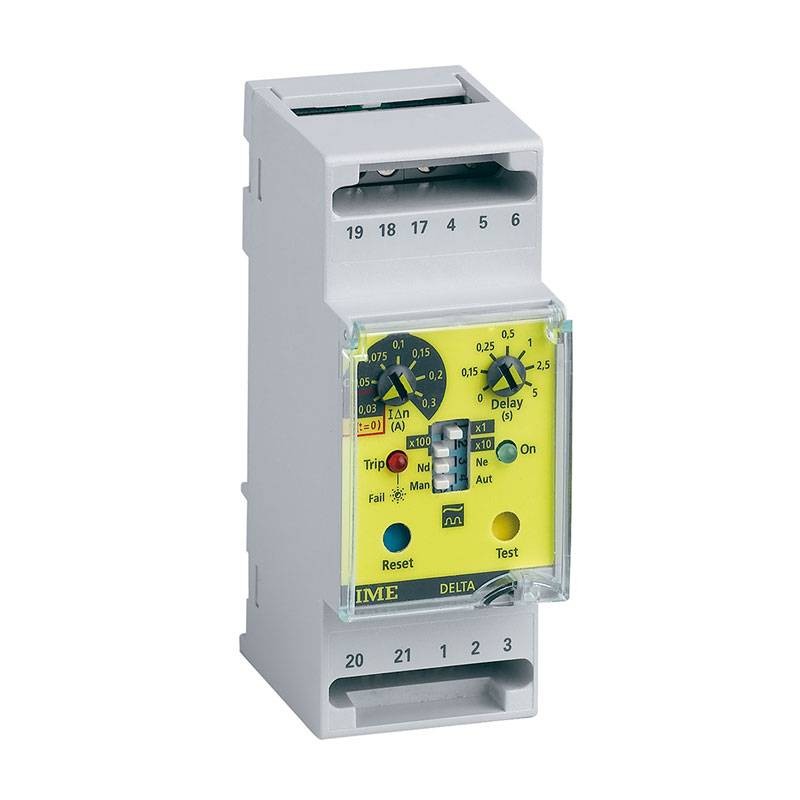

Relè differenziale Ime Delta D2 tipo A 230V 2 Moduli IP20 RD1AF13B
IMS RD1AF13B
8032826020186
Relè differenziale tipo A Ime con le seguenti caratteristiche:
- Serie: DELTA D2-L, RD1AF
- Tensione ausiliaria: 230Vac
- Corrente differenziale Idn: 0.03-30A
- Regolazione tempo: 0-5s
- Numero moduli: 2
- Grado di protezione: IP20
111,35 €
Articoli disponibili: 4
Pagabile anche in 3 rate senza interessi da:
37,12€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Ingresso:
- Inserzione: linea bassa tensione, con trasformatore serie TD
- Forma d'onda In: sinusoidale (tipo AC) o pulsante parzializzata con componente continua (tipo A) in accordo con IEC/EN60947-2 Annesso M
- Frequenza nominale fn: 50Hz
- Frequenza di funzionamento: 47...63Hz
Segnalazione:
- Strumento alimentato: LED verde ON
- Intervento allarme: LED rosso TRIP + commutazione relè
- Interruzione collegamenti relè-toroide: lampeggio LED rosso TRIP + commutazione relè TRIP
Controllo:
- Test manuale: verifica l'efficienza del relè differenziale
- Locale: tramite pulsante frontale
- Remoto: chiusura contatto esterno (Non realizzabile con aux cc e con Uaux 48Vca)
- Test automatico permanente: verifica la continuità del collegamento relè differenziale toroide
Allarme:
- Memorizzazione intervento 1: LED rosso "TRIP" + autoritenuta relè 1 esclusa con reset automatico
- Ripristino (reset): manuale o automatico, selezionabile tramite dip switch
- Manuale locale: pulsante frontale
- Manuale remoto: chiusura contatto esterno
- Automatico: 3 tentativi di rispristino (1ogni 60 secondi)
- Ripristino inibito con corrente differenziale persistente: > 50% In
Uscita:
- Relè: 1 contatto di scambio SPDT
- Portata contatti: 5A 250Vca cos 1 - 3A 250Vca cos 0,4 - 5A 30Vcc
- Sicurezza negativa/condizionata (relè normalmente diseccitato) oppure positiva/incondizionata (relè normalmente eccitato): selezionabile tramite dip switch
Alimentazione ausiliaria:
- Valore nominale Uaux: 24V - 48V - 115V - 230V - 240V - 400V
- Variazione ammessa: 0,85...1,1Uaux - 40...60V (Uaux 48V)
- Frequenza nominale: 50Hz
- Variazione ammessa: 47...63Hz
- Autoconsumo: 2,5VA
- Valore nominale Uaux: 20...150Vcc
- Protezione contro l'inversione di polarità
- Autoconsumo: 2,5W
- Insensibilità ai buchi di tensione con durata fino a 300ms (Uaux nominale)
Isolamento:
- Categoria di installazione: III
- Grado di inquinamento: 2
- Tensione di riferimento per l'isolamento: 450V
- Prova di tensione a impulso 5kV 1,2/50µs 0,5J
- Circuiti considerati: ingresso, uscita relè, alimentazione ausiliaria
- Prova a tensione alternata 2,5kV valore efficace 50Hz/1min
- Circuiti considerati: ingresso, uscita relè, alimentazione ausiliaria
- Prova a tensione alternata 4kV valore efficace 50Hz/1min
- Circuiti considerati: tutti i circuiti e massa
Condizioni ambientali:
- Temperatura di impiego: -5...50°C
- Temperatura limite di funzionamento: -10...55°C
- Temperatura di magazzinaggio: -40...70°C
- Umidità relativa (EN 60755): 50% (valore massimo a 40°C)
- Adatto all'utilizzo in clima tropicale
- Massima potenza dissipata: 2W
Custodia:
- Custodia: 2 moduli DIN 43880
- Frontale: sigillabile per evitare manomissioni
- Connessioni: morsetti fissaggio a vite per conduttore fino a 4 mm2
- Montaggio: a incastro su profilato 35mm
- Tipo profilato: a cappello TH35-15 (EN / IEC60715)
- Materiale custodia: policarbonato autoestinguente
- Grado di protezione (EN / IEC60529): IP50 frontale, IP20 morsetti
- Peso: 200 grammi
Non ci sono recensioni
Scheda tecnica
- Tipologia: Relè differenziali
- Tensione: 230VAC
- Ampere: 0.03-30A
