Trasduttore Toroidale Dossena Tipo B 110 mm 260A per relè DER4B IP20 9TB110
DOS 9TB110

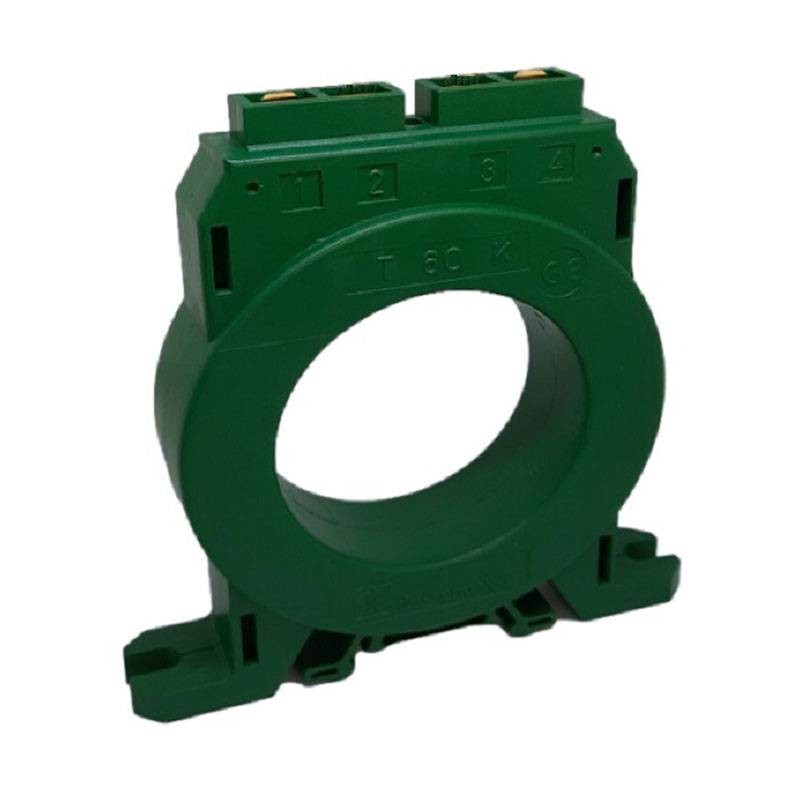

Trasduttore toroidale chiuso Dossena è progettato per luso esclusivo con i relè differenziali di tipo B serie DER4B, garantendo un rilevamento preciso delle correnti differenziali/omopolari disperse verso terra, rappresenta la soluzione ideale per impianti elettrici TT e TN che richiedono un'elevata affidabilità nella protezione differenziale, con le seguenti caratteristiche:
-
Diametro interno: 110 mm
-
Corrente nominale: 260 A
-
Corrente massima ammissibile: 1560 A
-
Utilizzo: Solo con relè differenziale Dossena DER4B
-
Rapporto di trasformazione: 500 (terminali 1-4)
-
Corrente di cortocircuito: 80 kA per 0,5 secondi
-
Grado di protezione: IP20
-
Materiale involucro: Plastico autoestinguente CL V0
230,56 €
Articoli disponibili: 4
: 1
Pagabile anche in 3 rate senza interessi da:
76,85€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Toroide alta precisione per rilevare dispersioni a terra
Il TB110 sfrutta un nucleo in speciale lega magnetica nano cristallina che assicura una sensibilità elevata alle correnti differenziali verso terra. Questo lo rende perfetto per impianti dove è richiesta un'identificazione immediata e sicura delle anomalie elettriche, minimizzando il rischio di guasti e interruzioni.
Compatibilità e installazione semplice
Compatibile esclusivamente con i relè differenziali Dossena DER4B, il trasduttore va installato a monte dei carichi o linee da proteggere. Tutti i conduttori attivi (fase e neutro) devono passare attraverso il foro centrale del toroide, che grazie ai suoi 110 mm di diametro interno, consente un passaggio agevole anche in impianti complessi.
L'installazione è facilitata dal montaggio a fondo quadro o su barra DIN, con collegamenti tramite faston femmine standard da 6,3 mm. Il design compatto e l'involucro in materiale V0 offrono un'elevata resistenza e durabilità nel tempo.
Massima sicurezza e qualità certificata
Ogni trasduttore Dossena viene testato singolarmente con un sistema computerizzato avanzato che ne verifica l'integrità e la conformità tecnica. La carcassa in materiale plastico autoestinguente, unita alla tenuta alla corrente di cortocircuito fino a 80kA, assicura massima protezione anche nelle condizioni più critiche.
Applicazioni tipiche
Il trasduttore Dossena è indicato per l'impiego in impianti industriali, residenziali e terziari, in particolare nei sistemi di distribuzione TT e TN, dove la protezione da correnti di guasto a terra è fondamentale. Utilizzabile esclusivamente in abbinamento ai relè DER4B, garantisce la massima efficacia nella rilevazione e gestione dei guasti differenziali.
Consigli per l'installazione
-
Utilizzare cavi twistati e schermati tra TB80 e DER4B
-
Collegare lo schermo a terra in un solo punto
-
Evitare curve strette dei cavi vicino al trasduttore
-
Il diametro interno del toroide deve essere circa il doppio rispetto all'insieme dei cavi passanti
-
Resistenza di ciascuna connessione inferiore a 0,5
-
Ridurre al minimo la distanza tra trasduttore e relè
Caratteristiche Tecniche Trasduttore Toroidale Dossena

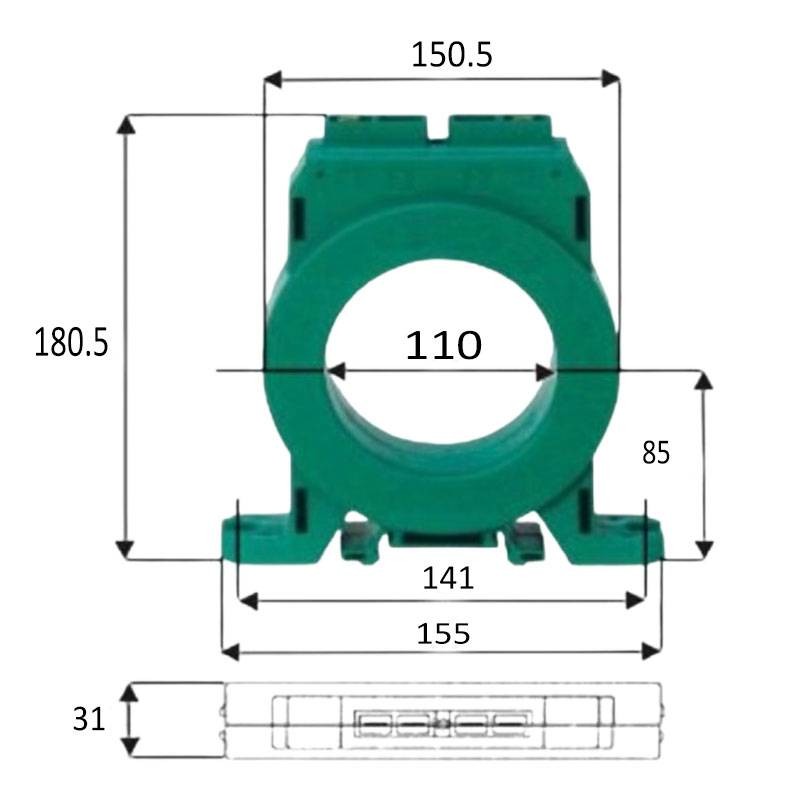

| Diametro interno | 110 mm |
| Corrente nominale | 260 A |
| Corrente massima ammissibile | 1560 A |
| Corrente di cortocircuito | 80 kA (0,5 s) |
| Rapporto di trasformazione | 500:1 |
| Montaggio | Barra DIN o fondo quadro |
| Materiale | Plastica autoestinguente V0 |
| Grado di protezione | IP20 |
| Temperatura operativa | -10 ÷ +55 °C |
| Norma di riferimento | IEC 61869-2 |
| Reti compatibili | TT, TN |
| Compatibilità | Solo con Dossena DER4B |
