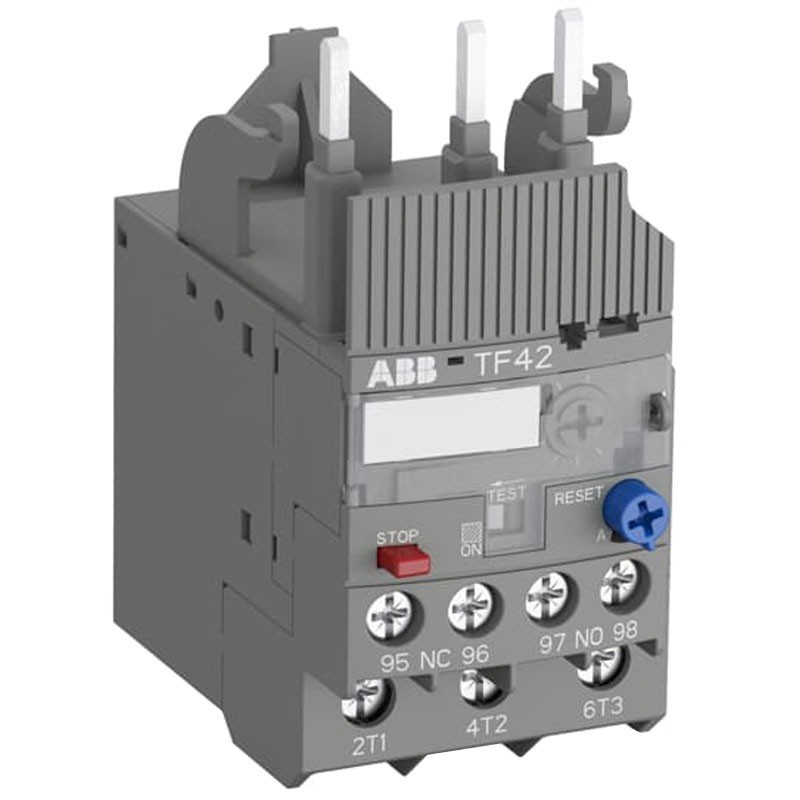

Les relais de surcharge thermique à bimétal sont des dispositifs de protection électromécaniques économiques pour le circuit principal. Ils assurent une protection fiable du moteur en cas de surcharge ou de défaillance de phase.



Relais de surcharge thermique et relais de surcharge sont des dispositifs de protection électromécanique pour le circuit principal. Ils offrent une protection fiable du moteur en cas de surcharge ou de perte de phase.



Caractéristiques :

• Série Abb
• Tension nominale de fonctionnement circuit auxiliaire 600 Vac/dc - Circuit principal 690 Vac - Circuit principal 600 Vdc
• Courant nominal de fonctionnement (Ie) 10A
• Courant nominal de fonctionnement AC-3 (Ie) 10A
• Fréquence nominale circuit auxiliaire 50 Hz - circuit auxiliaire 60 Hz - circuit auxiliaire CC - circuit principal 50 Hz - circuit principal 60 Hz
• Tension assignée de tenue aux chocs (Uimp) circuit auxiliaire 6 kV - circuit principal 6 kV
• Tension d'isolation nominale (Ui) 690 V
• Plage de réglage 7,6 ...10 A
• 3 poteaux
• Degré de protection IP20
• Degré de pollution 3
• Couple de serrage circuit auxiliaire 1 ... 1,5 Nm - circuit principal 1,5 ... 2,5 Nm
• Longueur de dénudage du circuit auxiliaire 9 mm - circuit principal 12 mm
• Tournevis recommandé circuit principal Pozidriv 2
• Perte de puissance aux conditions de fonctionnement nominales par pôle 1,1 W
• Température ambiante en fonctionnement -25 ... +60 °C - en stockage -50 ... +80 °C
• Compensation de la température de l'air ambiant Oui
• Résistance aux chocs selon la norme IEC 60068-2-27 11 ms Impulsion 25g
• Altitude maximale admissible de fonctionnement 2000 m
• Résistance aux vibrations selon la norme IEC 60068-2-6 : 5g / 3 ... 150 Hz
• Sections des câbles - circuit auxiliaire :
• Flexible avec embout 1/2x 0.75 ... 2.5 mm² Flexible avec embout isolé
• Flexible avec embout isolé 1x 0.75 ... 2.5 mm² flexible avec embout isolé
• Flexible avec embout isolé 2x 0.75 ... 1,5 mm² flexible avec embout isolé
• Flexible 1/2x 0.75 ... 1 mm² flexible
• Flexible 1/2x 1 ... 2,5 mm² Flexible
• Rigide 1/2x 0.75 ... 4 mm² Rigide
• Coupes transversales des câbles - circuit principal
• Flexible avec embout 1/2x 0.75 ... 4 mm² flexible avec embout isolé
• Flexible avec embout isolé 1/2x 0.75 ... 4 mm² flexible avec embout isolé
• Flexible 1/2x 0.75 ... 4 mm² Rigide
• Rigide 1/2x 0.75 ... 4 mm² Rigide

Courant nominal de fonctionnement AC-15 (Ie) :

• (120 V) NC 3 A
• (120 V) NON 0,5 A
• (240 V) NC 3 A
• (240 V) NON 0,5 A
• (400 V) NC 0,75 A
• (400 V) NON 0,5 A
• (500 V) NC 0,75 A
• (500 V) NON 0,5 A

Courant nominal de fonctionnement DC-13 (Ie) :

• (125 V) NC 0,55 A
• (125 V) NON 0,55 A
• (24 V) NC 1,25 A
• (24 V) NON 1,25 A
• (250 V) NC 0,27 A
• (250 V) NON 0,27 A
• (500 V) NC 0,15 A
• (500 V) NON 0,15 A
• (60 V) NC 0,55 A
• (60 V) NON 0,55 A
• Largeur 45 mm
• Hauteur 88,3 mm
• Profondeur 70,5 mm
• Poids net 0,13 kg
