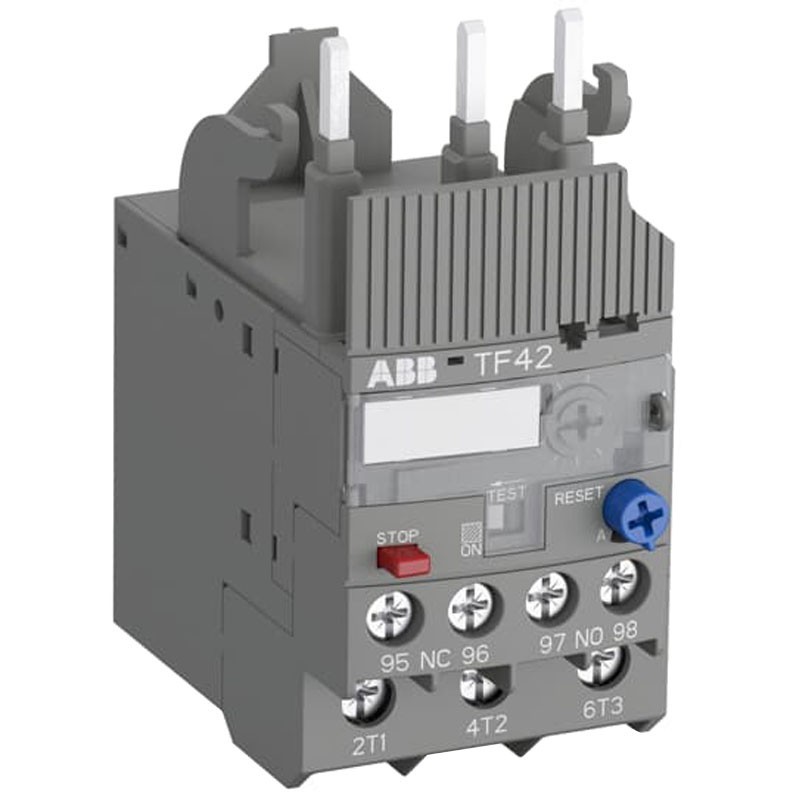

Relais thermique ABB 4.2-5.7A classe 10 TF425V7

Marque: Abb

Cod: ABB TF425V7 EAN: 4013614398100

Relais thermique Abb série TF42, avec les caractéristiques suivantes :

Tension nominale de fonctionnement circuit auxiliaire 600 Vac/dc - Circuit principal 690 Vac - Circuit principal 600 Vdc
Tension nominale de tenue d’impulsion (Uimp) circuit auxiliaire 6 kV - Circuit principal 6 kV
Tension nominale d’isolement (Ui) 690V
Plage de réglage 4.2 ... 5.7A
Courant évalué de fonctionnement (IE) 5.7A
Courant évalué du fonctionnement AC-3 (Ie) 5.7A
3 pôles
Degré de protection IP20
Degré de pollution 3

TF425V7 DE

Relais thermique ABB 4.2-5.7A classe 10 TF425V7

48,25 €

48,25 €
TTC

Calculer le coût de livraison

Articles disponibles: 13

: 1

Autres disponibilités du fabricant

Payable également en 4 fois sans intérêt de: 12,06€

2 ans de garantie

Retour facile en 14 jours

Allégements Fiscaux

Vous êtes un professionnel ?

Demandez l’accès aux avantages d’

La description

Les relais de surcharge thermique à bimétal sont des dispositifs de protection électromécaniques économiques pour le circuit principal. Ils assurent une protection fiable du moteur en cas de surcharge ou de défaillance de phase.

Les relais thermiques et les relais de surcharge sont des dispositifs de protection électromécanique pour le circuit principal. Ils offrent une protection fiable du moteur en cas de surcharge ou de perte de phase.

Caractéristiques :

Serie Abb
Couple de serrage du circuit auxiliaire 1 ... 1.5 Nm - circuit principal 1.5...2.5 Nm
Longueur de dénudage câble circuit auxiliaire 9 mm - circuit principal 12 mm
Tournevis recommandé circuit principal Pozidriv 2
Perte de puissance en conditions de fonctionnement nominales pour Polo 1.1 W
Compensation de la température de l’air ambiant Oui
Résistance aux chocs selon IEC 60068-2-27 11 ms Pulse 25g
Altitude de service maximale autorisée 2000 m
Courant thermique conventionnel en air libre (Ith) circuit auxiliaire NC 6 A - circuit auxiliaire NO 4A
Résistance aux vibrations selon IEC 60068-2-6 : 5g / 3 ... 150 Hz

Sections des câbles-circuits auxiliaires:

Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
Flexible 1/2x 0.75 ... 1 mm²
Flexible 1/2x 1 ... 2.5 mm²
Rigid 1/2x 0.75 ... 4 mm²
Sections des câbles-circuits principale:
Flexible with Ferrule 1/2x 0.75 ... 4 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
Flexible 1/2x 0.75 ... 4 mm
Rigid 1/2x 0.75 ... 4 mm²

Courant nominal de fonctionnement AC-15 (Ie):

(120 V) NC 3 A
(120 V) NO 0.5 A
(240 V) NC 3 A
(240 V) NO 0.5 A
(400 V) NC 0.75 A
(400 V) NO 0.5 A
(500 V) NC 0.75 A
(500 V) NO 0.5 A

Courant nominal de fonctionnement DC-13 (Ie) :

(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A

Frequence nominale :

Circuit ausiliaire 50 Hz
Circuit ausiliaire 60 Hz
Circuit ausiliaire DC
Circuit principal 50 Hz
Circuit principal 60 H

Températures:

Température ambiante -25. /60 ºC
Opération compensée -25/+60 C
Température en stock -50/+80 C

Dimensions et poids:

Largeur 45 mm
Hauteur 88,3 mm
Profondeur 70,5 mm
Poids net 0,13 kg
