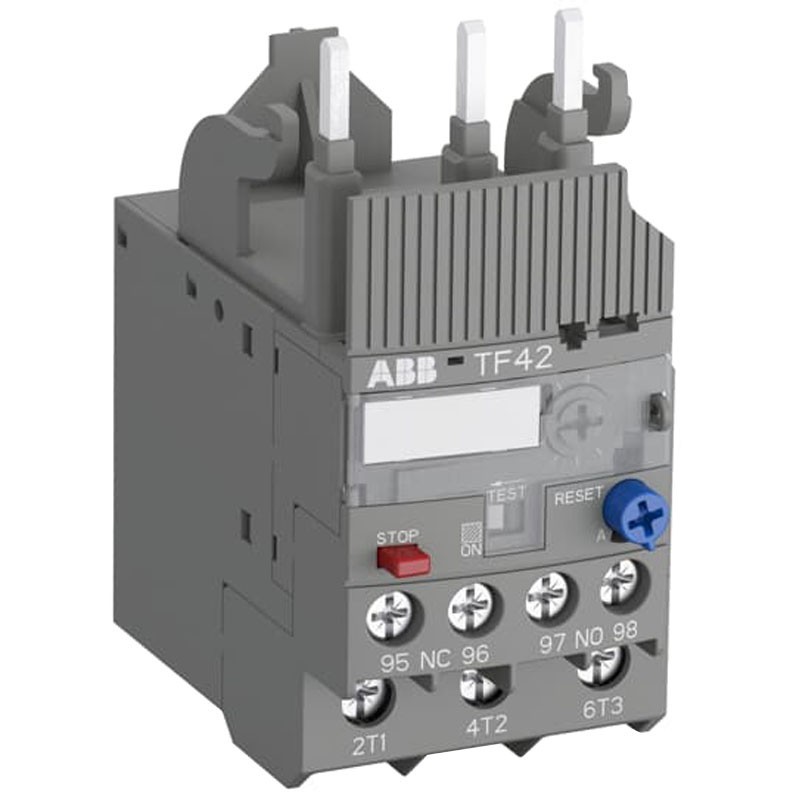

Relais de surcharge thermique ABB 1.3-1.7A classe 10 TF421V7

Marque: Abb

Cod: ABB TF421V7 EAN: 4013614398063

Relais thermique Abb série TF42, avec les caractéristiques suivantes :

Tension nominale de fonctionnement circuit auxiliaire 600 Vac/dc - Circuit principal 690 Vac - Circuit principal 600 Vdc
Courant de fonctionnement nominal (Ie) 1,7 A
Courant nominal de fonctionnement AC-3 (Ie) 1,7 A
Fréquence nominale circuit auxiliaire 50 Hz - circuit auxiliaire 60 Hz - circuit auxiliaire CC - circuit principal 50 Hz - circuit principal 60 Hz
Tension assignée de tenue aux chocs (Uimp) circuit auxiliaire 6 kV - circuit principal 6 kV
Tension d'isolation nominale (Ui) 690 V
Plage de réglage 1,3 ... 1.7 A
3 poteaux
Degré de protection IP20
Degré de pollution 3
Température ambiante en fonctionnement -25...+60 °C - fonctionnement compensé -25...+60 °C - en stockage -50...+80 °C

TF421V7 IT

Relais de surcharge thermique ABB 1.3-1.7A classe 10 TF421V7

48,25 €

48,25 €
TTC

Calculer le coût de livraison

Articles disponibles: 5

: 1

Autres disponibilités du fabricant

Payable également en 4 fois sans intérêt de: 12,06€

2 ans de garantie

Retour facile en 14 jours

Allégements Fiscaux

Vous êtes un professionnel ?

Demandez l’accès aux avantages d’

La description

Les relais de surcharge thermique à bimétal sont des dispositifs de protection électromécaniques économiques pour le circuit principal. Ils assurent une protection fiable du moteur en cas de surcharge ou de défaillance de phase.

Relais de surcharge thermique et relais de surcharge sont des dispositifs de protection électromécanique pour le circuit principal. Ils offrent une protection fiable du moteur en cas de surcharge ou de perte de phase.

Caractéristiques :

Série Abb
Tension nominale de fonctionnement circuit auxiliaire 600 Vac/dc - Circuit principal 690 Vac - Circuit principal 600 Vdc
Courant nominal de fonctionnement (Ie) 1,7 A
Courant nominal de fonctionnement AC-3 (Ie) 1,7 A
Fréquence nominale circuit auxiliaire 50 Hz - circuit auxiliaire 60 Hz - circuit auxiliaire CC - circuit principal 50 Hz - circuit principal 60 Hz
Tension assignée de tenue aux chocs (Uimp) circuit auxiliaire 6 kV - circuit principal 6 kV
Tension d'isolation nominale (Ui) 690 V
Plage de réglage 13-17A
3 poteaux
Degré de protection IP20
Degré de pollution 3
Couple de serrage circuit auxiliaire 1 ... 1,5 Nm - circuit principal 1,5...2,5 Nm
Longueur de dénudage du circuit auxiliaire 9 mm - circuit principal 12 mm
Tournevis recommandé circuit principal Pozidriv 2
Perte de puissance aux conditions de fonctionnement nominales par pôle 1,1 W
Température ambiante en fonctionnement -25...+60 °C - fonctionnement compensé -25...+60 °C - en stockage -50...+80 °C
Compensation de la température de l'air ambiant Oui
Résistance aux chocs selon la norme IEC 60068-2-27 11 ms Impulsion 25g
Altitude maximale admissible de fonctionnement 2000 m
Courant thermique conventionnel à l'air libre (Ith) circuit auxiliaire NC 6 A - circuit auxiliaire NO 4 A
Résistance aux vibrations selon la norme IEC 60068-2-6 : 5g / 3 ... 150 Hz
Sections des câbles des circuits auxiliaires :
Flexible avec embout 1/2x 0.75 ... 2.5 mm² Flexible avec embout isolé
Flexible avec embout isolé 1x 0.75 ... 2.5 mm² flexible avec embout isolé
Flexible avec embout isolé 2x 0.75 ... 1,5 mm² flexible avec embout isolé
Flexible 1/2x 0.75 ... 1 mm² flexible
Flexible 1/2x 1 ... 2,5 mm² Flexible
Rigide 1/2x 0.75 ... 4 mm² Rigide
Coupes transversales des câbles - circuit principal
Flexible avec embout 1/2x 0.75 ... 4 mm² flexible avec embout isolé
Flexible avec embout isolé 1/2x 0.75 ... 4 mm² flexible avec embout isolé
Flexible 1/2x 0.75 ... 4 mm² Rigide
Rigide 1/2x 0.75 ... 4 mm² Rigide

Courant nominal de fonctionnement AC-15 (Ie) :

(120 V) NC 3 A
(120 V) NON 0,5 A
(240 V) NC 3 A
(240 V) NON 0,5 A
(400 V) NC 0,75 A
(400 V) NON 0,5 A
(500 V) NC 0,75 A
(500 V) NON 0,5 A

Courant nominal de fonctionnement DC-13 (Ie) :

(125 V) NC 0,55 A
(125 V) NON 0,55 A
(24 V) NC 1,25 A
(24 V) NON 1,25 A
(250 V) NC 0,27 A
(250 V) NON 0,27 A
(500 V) NC 0,15 A
(500 V) NON 0,15 A
(60 V) NC 0,55 A
(60 V) NON 0,55 A
Largeur 45 mm
Hauteur 88,3 mm
Profondeur 70,5 mm
Poids net 0,13 kg
