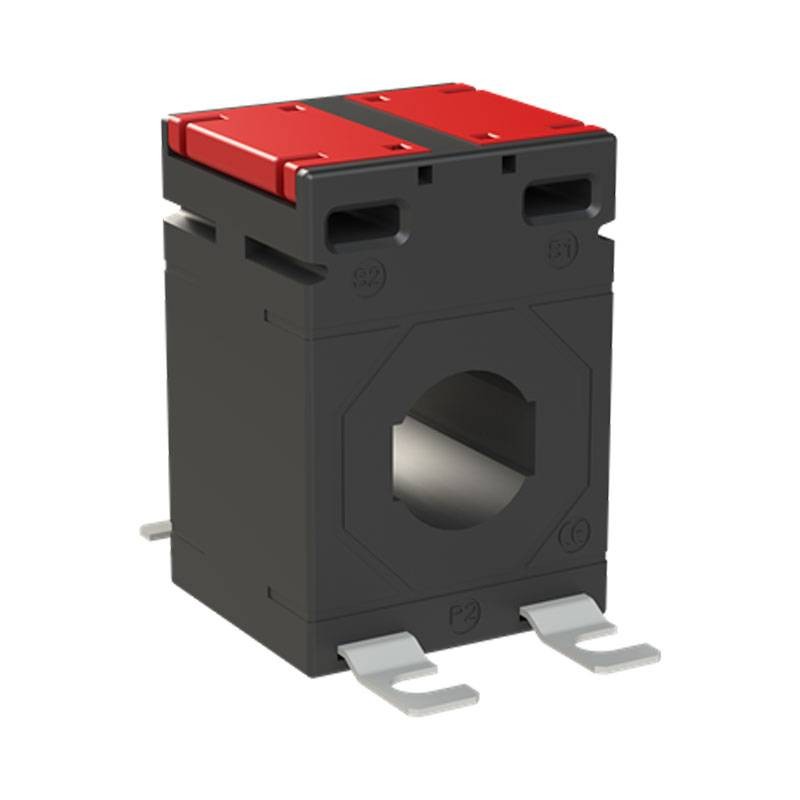

Transformador de corriente Abb TA 100/5 CT1M-2 100 CT2100
ABB CT2100
8012542802556
El transformador amperométrico ABB TA 100/5 CT1M-2 100 permite la medida indirecta de corriente eléctrica hasta 100 A, con salida secundaria 5 A y precisión ±0,5 %.
-
Corriente nominal primaria: 100 A
-
Corriente nominal secundaria: 5 A
-
Gran precisión: ±0,5%.
-
Orificio pasante: Ø 21 mm
-
Grado de protección IP20
-
Compatible con frecuencias de 50 a 60 Hz
24,73 €
Artículos disponibles: 9
: 2
Pague en 3 cuotas sin intereses por pedidos de 30€ a 2000€.
Otras composiciones del magnetotérmico Abb:
Transformador de corriente ABB TA 100/5: Medición de corriente segura y precisa
El transformador de corriente ABB TA 100/5 CT1M-2 100 está diseñado para su uso en instalaciones eléctricas civiles e industriales en las que se requieren medidas fiables de corriente indirecta. Conformes con la norma IEC 61869-2, los transformadores de la serie CT1M garantizan una alta precisión, reduciendo el riesgo de errores en la lectura de parámetros eléctricos.
Alto rendimiento con salida normalizada
Este modelo transforma una corriente primaria nominal de 100 A en una corriente secundaria de 5 A, normalizada para los instrumentos de medida y protección. La precisión del 0,5 % lo hace ideal para aplicaciones en las que se requiere una alta fiabilidad en la lectura de consumos y corrientes de carga.
Instalación sencilla y versátil
El transformador tiene un orificio pasante de 21 mm, compatible con cables de hasta 20x10 mm, lo que lo hace adecuado para su instalación en una amplia gama de cuadros y sistemas de distribución. Sus dimensiones compactas (45x65x40 mm) y su bajo peso (0,34 kg) facilitan su integración incluso en espacios reducidos.
Seguridad y conformidad
Gracias a su grado de protección IP20, el CT1M-2 100 es adecuado para su instalación en entornos interiores protegidos, garantizando la seguridad del operador y del sistema. El factor de seguridad (FS) de 5 garantiza un funcionamiento seguro incluso en presencia de sobrecorrientes, protegiendo los instrumentos conectados.
Características técnicas
| Característica | Valor |
|---|---|
| Modelo | ABB CT1M-2 100 |
| Tipo | Transformador de corriente (TC) |
| Datos eléctricos | |
| Corriente primaria (Ipn) | 100 A |
| Corriente secundaria (Isn) | 5 A |
| Precisión | ±0,5% |
| Factor de seguridad (FS) | 5 |
| Frecuencia nominal | 50 - 60 Hz |
| Características mecánicas | |
| Agujero pasante | 21 mm |
| Sección nominal del cable | 20 × 10 mm |
| Grado de protección | IP20 |
| Dimensiones (An × Al × P) | 45 × 65 × 40 mm |
| Peso | 0,34 kg |
| Conformidad | |
| Norma de referencia | CEI 61869-2 |
No hay reseñas
Ficha técnica
- Tipo de: Transformadores Toroidales
- Sección: 21mm
- Amperios: 100A
