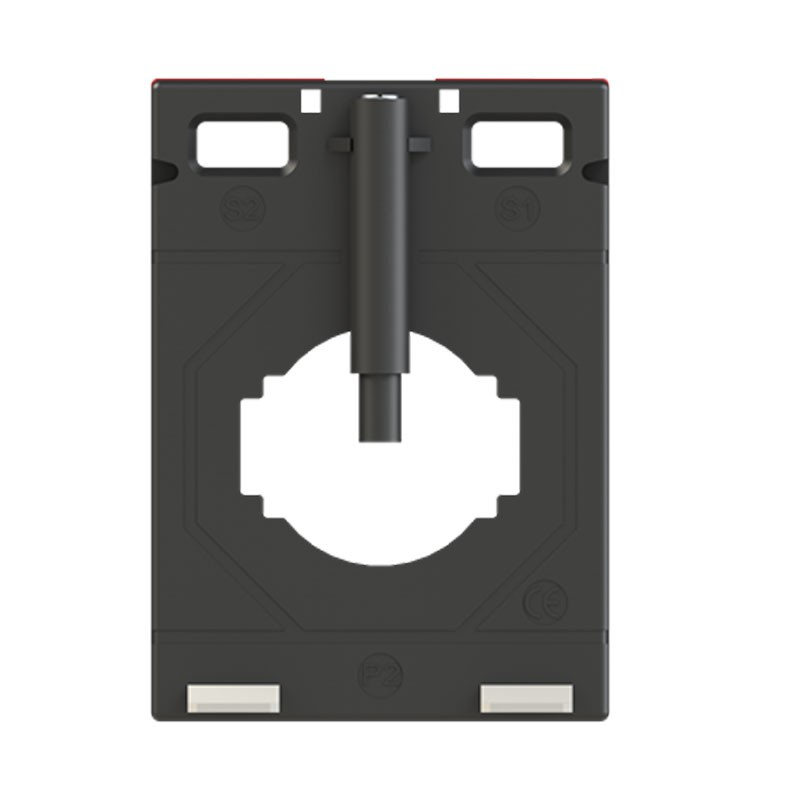

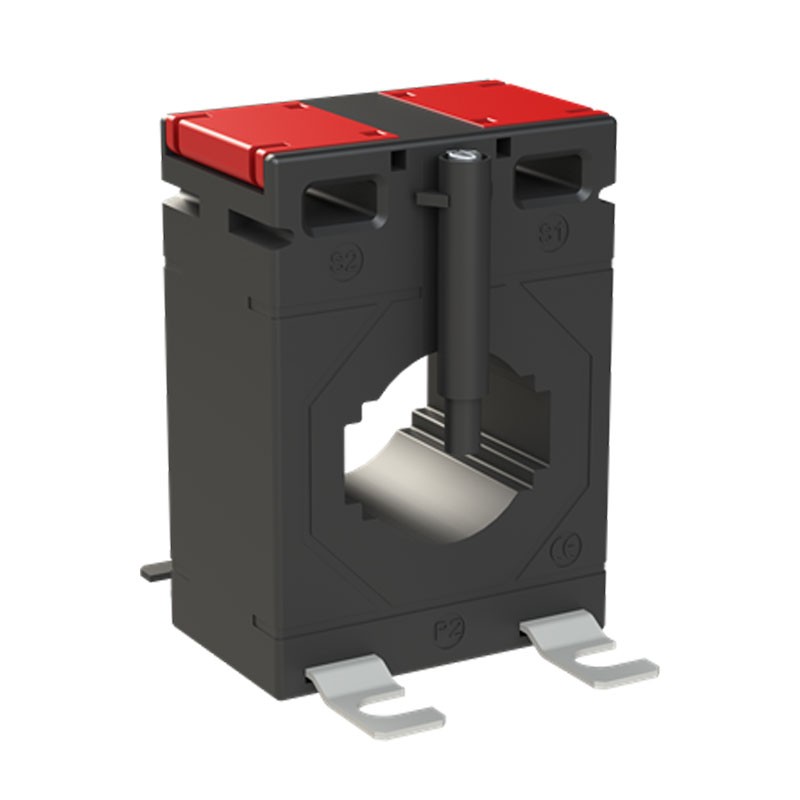

Transformador de corriente Abb CT1M-3 400 400A/5A CT3400
ABB CT3400
8012542803256
Transformador de corriente de la serie Abb CT1M-3 400A/5A, conforme IEC 61869-2, ideal para la medición indirecta de las corrientes en cuadros eléctricos:
-
Relación de transformación: 400 Amperios / 5 Amperios
-
Conformidad normativa IEC 61869-2
-
Clase de precisión: ±0,5%
-
Factor de seguridad: FS 5
-
Utilizable con cable o barra horizontal
-
Grado de protección IP20
-
Frecuencia nominal: 50/60 Hz
-
Sección cable máx: 26 mm
-
Número de entradas primarias: 1
-
Dimensiones en mm (AXHXP) 50x70x31
35,90 €
Artículos disponibles: 15
: 3
También se puede pagar sin intereses en 3 cuotas de:
11,97€
Transformador de corriente Abb CT1M-3, medición confiable de las corrientes de red
El transformador de corriente ABB CT1M-3 400/5A está diseñado para la transformación de corrientes primarias elevadas en corrientes secundarias estándar de 5 Amperios, permitiendo la medición indirecta de los principales parámetros eléctricos de la red mediante instrumentos de medida, contadores y sistemas de monitoreo.
Forma parte de la gama CT1M, una línea de transformadores de corriente desarrollada para garantizar precisión, seguridad y fiabilidad en aplicaciones industriales y terciarias.
Conformidad normativa y precisión
El dispositivo es conforme a la norma IEC 61869-2, referencia internacional para los transformadores de corriente de medida.
La clase de precisión ±0,5% asegura mediciones precisas y estables en el tiempo, mientras que la función límite de corriente FS 5 protege los instrumentos conectados en caso de sobrecorriente, mejorando la seguridad de la instalación.
Versatilidad de instalación
El transformador CT1M-3 es adecuado para uso con cable o barra horizontal, haciéndolo extremadamente flexible para la instalación en cuadros eléctricos de distribución. Soporta secciones de cable hasta 26 mm y barras con sección nominal 30×10 mm o 25×15 mm, cubriendo la mayoría de las aplicaciones estándar.
Diseño compacto para cuadros eléctricos
Las dimensiones reducidas permiten una fácil integración incluso en espacios reducidos. El grado de protección IP20 lo hace idóneo para instalaciones dentro de cuadros eléctricos protegidos.
Aplicaciones típicas:
-
TV y Smart TV
-
Monitores y proyectores
-
Decodificadores, reproductores Blu-ray y media players
-
Cuadros eléctricos de distribución
| DATOS GENERALES | |
|---|---|
| Producto | Transformador de corriente ABB serie CT1M-3 400 |
| Modelo | 400 Amperios / 5 Amperios |
| Código | CT3400 |
| Normativa de referencia | IEC 61869-2 |
| Función | Transformación corriente primaria en corriente secundaria 5 A para mediciones indirectas |
| DATOS TÉCNICOS | |
| Uso cable | Cable y barra horizontal |
| Corriente primaria nominal (Ipn) | 400 Amperios |
| Corriente secundaria nominal (Isn) | 5 Amperios |
| Función límite corriente | FS 5 |
| Precisión | ±0,5% |
| Número de entradas | Primaria 1 |
| Sección cable | 26 mm |
| Sección nominal | 30 × 10 mm / 25 × 15 mm |
| Frecuencia nominal (f) | 50 … 60 Hz |
| Grado de protección | IP20 |
| DIMENSIONES | |
| Ancho | 50 mm |
| Altura | 70 mm |
| Profundidad | 31 mm |
No hay reseñas
Ficha técnica
- Tipo de: Transformadores Toroidales
- Sección: 26mm
- Amperios: 400A
