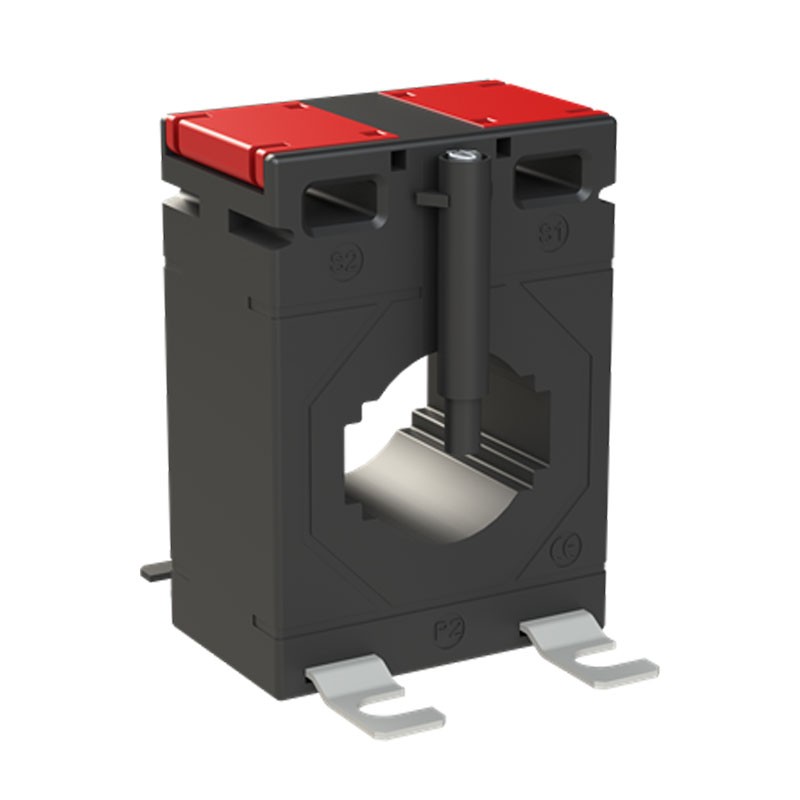

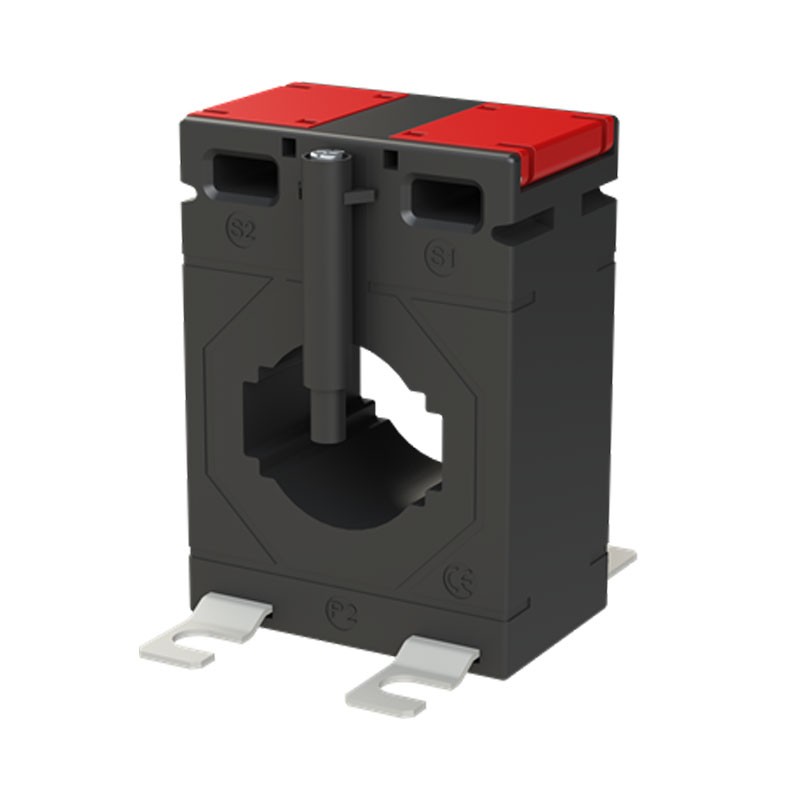

Transformador amperimétrico Abb CT1M-3 600 600A/5A
ABB CT3600
8012542803454
Transformador amperimétrico de corriente ABB CT1M-3 600 600A/5A, ideal para medidas indirectas fiables en cuadros eléctricos:
-
Relación 600 Amperios / 5 Amperios para mediciones indirectas
-
Conforme a la norma IEC 61869-2
-
Clase de precisión ±0,5%
-
Factor de seguridad FS 5 (limitación de corriente)
-
Instalación en cable o barra horizontal
-
Estructura compacta, grado de protección IP20
-
Adecuado para redes de frecuencia 50–60 Hz
-
Instalación: Cable o barra horizontal
-
Sección máxima del cable: diámetro 26 mm
-
Dimensiones (L×H×P): 50 × 70 × 31 mm
43,09 €
Artículos disponibles: 12
: 3
También se puede pagar sin intereses en 3 cuotas de:
14,36€
Transformador amperimétrico Abb CT1M-3, medición indirecta precisa y segura
El transformador amperimétrico de corriente ABB CT1M-3 600 está diseñado para transformar corrientes primarias elevadas en una corriente secundaria estandarizada de 5 A, permitiendo la medición indirecta de los parámetros eléctricos de la red mediante instrumentos analógicos y digitales. Es un componente fundamental en los cuadros de distribución y en las instalaciones industriales donde es necesario monitorear corrientes elevadas de manera segura y precisa.
Gracias a la conformidad con la IEC 61869-2, el dispositivo garantiza un rendimiento fiable y cumplimiento con los estándares internacionales de medida.
Estructura robusta y amplia compatibilidad de instalación
El modelo CT1M está disponible con primario pasante, dotado de un orificio para la inserción del cable o de la barra que constituye el primario. Esta configuración permite una instalación sencilla y flexible, adaptándose a diferentes necesidades de instalación.
El transformador es compatible con cables de hasta 26 mm de sección y con barras nominales de 30×10 mm o 25×15 mm, haciéndolo adecuado para numerosas aplicaciones en el ámbito industrial y terciario.
Fiabilidad en el tiempo y seguridad de operación
El factor de seguridad FS 5 limita la corriente secundaria en caso de sobrecorrientes, protegiendo los instrumentos de medida conectados. La precisión ±0,5% asegura lecturas fiables, mientras que el grado de protección IP20 hace que el TA sea adecuado para la instalación dentro de cuadros eléctricos protegidos.
Las dimensiones compactas y el peso contenido facilitan la integración incluso en espacios reducidos.
| DATOS TÉCNICOS | |
|---|---|
| Uso del cable | Cable y barra horizontal |
| Corriente primaria nominal (Ipn) | 600 A |
| Corriente secundaria nominal (Isn) | 5 A |
| Función de limitación de corriente | FS 5 |
| Precisión | ±0,5% |
| Número de entradas | Primaria 1 |
| Sección transversal del cable | 26 mm |
| Sección transversal nominal | 30 × 10 mm / 25 × 15 mm |
| Frecuencia nominal | 50…60 Hz |
| Grado de protección | IP20 |
| DIMENSIONES Y PESO | |
| Ancho neto | 50 mm |
| Altura neta | 70 mm |
| Profundidad / longitud neta | 31 mm |
| Peso neto | 350 g |
No hay reseñas
Ficha técnica
- Tipo de: Transformadores Toroidales
- Sección: 30mm
- Amperios: 600A
