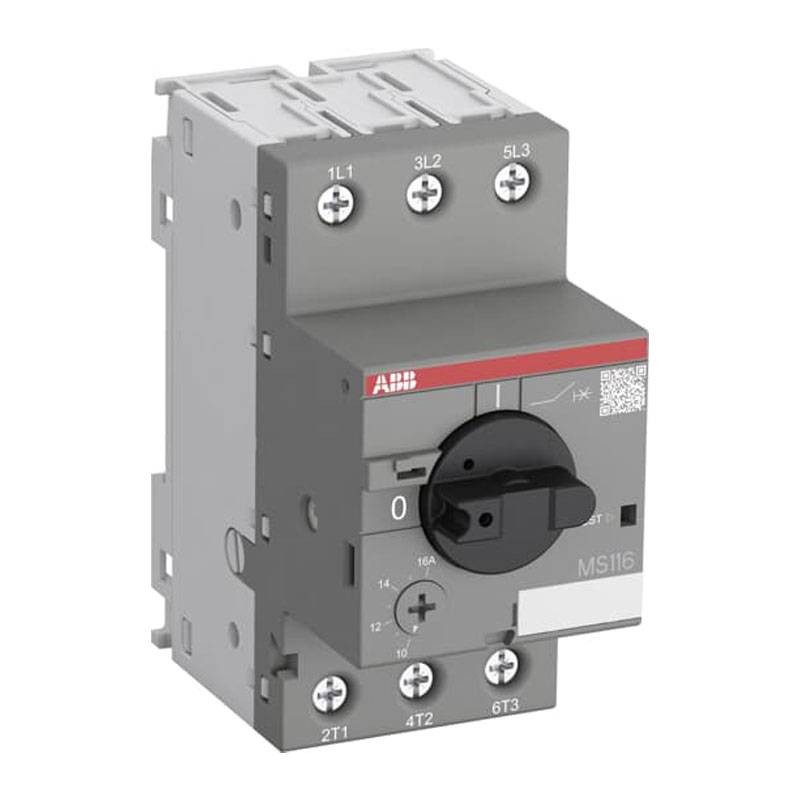

Abb MS116-6.3 4-6.3A 3P 2.5 módulos EP 089 5
ABB EP 089 5
4013614320323
Interruptor de protección del motor Abb, serie MS116-6.3, con las siguientes características:
- Capacidad nominal de cortocircuito en servicio (230 Vca) 50 kA
- Valor nominal de cortocircuito extremo (230 Vca) 75 kA
- Corriente nominal instantánea de cortocircuito 78,8 A
- Rango de ajuste 4/6,3A
- Tensión nominal de funcionamiento Circuito principal 690 Vca
- Corriente nominal de funcionamiento 6,3 A
- Tensión nominal soportada a los impulsos (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- 3 polos
- 2,5 módulos
61,18 €
Artículos disponibles: 40
: 2
También se puede pagar sin intereses en 3 cuotas de:
20,39€
El protector de motor se instala en el cable que alimenta el motor y, cuando éste se cala por un efecto mecánico o (en sistemas trifásicos) porque falla una fase, detecta una absorción excesiva y corta automáticamente la alimentación, salvaguardando la integridad del motor.
Características:
- Corriente nominal de servicio AC-3 (Pe) (400 V) Trifásica 2,2 kW
- Corriente nominal de funcionamiento AC-3e (Pe) (400 V) Trifásica 2,2 kW
- Corriente nominal de funcionamiento AC-3 (Ie) 6,3 A
- Corriente nominal de funcionamiento AC-3e (Ie) 6,3 A
- Corriente nominal de funcionamiento DC-5 (Ie) 6,3 A
- Frecuencia nominal del circuito principal 50 Hz/60 Hz
- Tensión nominal soportada a los impulsos (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- Pérdida de potencia en condiciones nominales de funcionamiento por polo 0,7 ... 1.8 W
- Corriente térmica de aire libre convencional (Ith) Circuito principal 6,3A
- Grado de protección de la carcasa IP20 - Terminales del circuito principal IP10
- Grado de contaminación 3
- Vida eléctrica 100000 ciclos
- Vida mecánica 100000 ciclos
- Tipo de terminal Terminales de tornillo
- Par de apriete del circuito principal 0,8 ... 1,2 N-m
- Longitud de desaislado Circuito principal 9 mm
- Destornillador recomendado Pozidriv 2
- Posición de montaje Posición 1 a 6
- Tipo de actuador maneta giratoria
- Indicación de la posición de los contactos ON / OFF / TRIP
- Temperatura ambiente de funcionamiento -25 ... +70 °C - En almacenamiento -50 ... +80 °C
- Altitud máxima de funcionamiento 2000 m
- Anchura: 45 mm
- Altura: 90 mm
- Profundidad: 85,6 mm
- Peso: 265 gramos
Secciones transversales del circuito del cable principal
- Flexible con casquillo 1/2x 0,75 ... 2,5 mm
- Flexible con virola aislada 1/2x 0,75 ... 2,5 mm
- Flexible 1/2x 0,75 ... 2,5 mm² Flexible
- Rígido 1/2x 1 ... 4 mm²
Montaje en carril DIN:
- TH35-15 (Carril de montaje de 35 x 15 mm) según IEC 60715
- TH35-7,5 (carril de montaje de 35 x 7,5 mm) según IEC 60715
No hay reseñas
Ficha técnica
- Tipo de: Guardamotor
- Módulos: 2.5
- Polos: 3P
- El poder: 50KA
- Amperios: 4-6.3A
