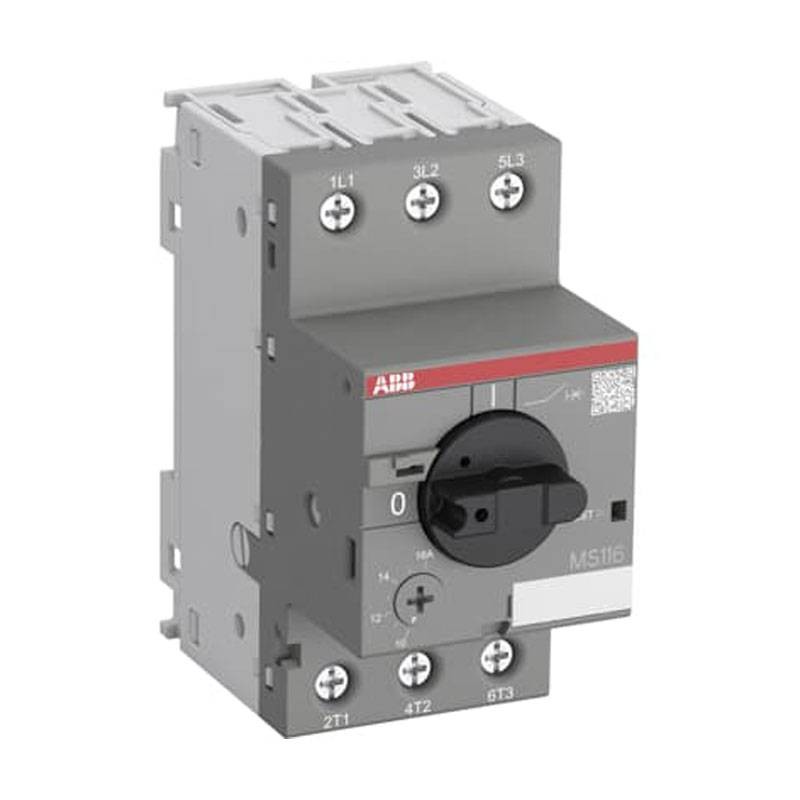

Interruptor Protección de motor Abb MS116 1.00-1.60A EP 086 1
ABB EP 086 1
4013614320293
El interruptor de protección de motores Abb MS116 1,00-1,60A es un dispositivo compacto de 45 mm de ancho con una corriente nominal de funcionamiento de Ie = 1,6 A.
Este dispositivo se utiliza para encender y apagar motores manualmente y protegerlos de forma fiable de cortocircuitos, sobrecargas y fallos de fase sin necesidad de fusibles.
61,18 €
Artículos disponibles: 32
También se puede pagar sin intereses en 3 cuotas de:
20,39€
Los interruptores de protección del motor (salvamotor) son dispositivos de protección para el circuito principal, que combinan control y protección del motor en un solo dispositivo.
El arrancador manual del motor ofrece una capacidad de corte nominal de servicio en caso de cortocircuito Ics = 50 kA a 400 V CA y clase de intervención 10 A.
Otras características son la función de desconexión integrada, la compensación de temperatura, el mecanismo de intervención libre y una manija giratoria con una indicación clara de la posición del interruptor.
El motor de arranque manual es adecuado para aplicaciones trifásicas y monofásicas.
Contactos auxiliares, contactos de señalización, desacopladores de tensión mínima, desacopladores de derivación, barras de distribución trifásicas, bloques de alimentación y dispositivos de bloqueo para la protección contra modificaciones no autorizadas están disponibles como accesorios.
En interruptor de protección de motor está instalado en el cable que alimenta el motor y, cuando el motor se bloquea por un efecto mecánico o (en sistemas trifásicos) porque falta una fase, detecta una absorción excesiva y interrumpe automáticamente la energía eléctrica salvaguardando la integridad del motor.
Características:
- Anchura neta del producto: 45 milímetros
- Altura neta del producto: 90 milímetros
- Profundidad/longitud neta del producto: 85,6 milímetros
- Peso neto del producto: 0,265 kg
- Poder asignado de corte en cortocircuito (I cs ): (230 V AC) 50 kA - (400 V AC) 50 kA - (440 V AC) 50 kA - (500 V AC) 30 kA - (690 V AC) 30 kA
- Poder de corte máximo asignado en cortocircuito (I cu ): (230 V AC) 100 kA - (400 V AC) 100 kA - (440 V AC) 100 kA - (500 V AC) 100 kA - (690 V AC) 100 kA
- Regulación de la corriente de cortocircuito instantáneo asignada (I i ): 20 A
- Margen de ajuste: 1,0 ... 1,6 A
- Potencia nominal de funcionamiento AC-3 (P e ): (400 V) Trifásica 0,55 kW
- Potencia nominal de funcionamiento AC-3e (P e ): (400 V) Trifásica 0,55 kW
- Tensión nominal de funcionamiento: Circuito principal 690 V CA
- Corriente nominal de funcionamiento (I e ): 1,6 Un
- Corriente nominal de funcionamiento AC-3 (I e ): 1,6 Un
- Corriente nominal de funcionamiento AC-3e (I e ): 1,6 Un
- Frecuencia nominal (f): 50 Hz circuito principal - 60 Hz circuito principal
- Tensión nominal soportada a los impulsos (U imp ) Circuito principal 6 kV
- Tensión nominal de aislamiento (U i ): 690 voltios
- Pérdida de potencia: en condiciones nominales de funcionamiento por polo 0,6 ... 1,7 W
- Número de polos: 3
- Corriente térmica convencional en aire libre (I th ): Circuito principal 1,6 A
- Grado de protección: Carcasa IP20
- Terminales del circuito principal IP10
- Grado de contaminación: 3
- Vida eléctrica: 100000 ciclos
- Vida mecánica: 100000 ciclos
- Tipo de terminal: Terminales de tornillo
- Capacidad de conexión del circuito principal: Flexible con casquillo 1/2x 0,75 ... 2,5 mm² - Flexible con virola aislada 1/2x 0,75 ... 2,5 mm² - Flexible 1/2x 0,75 ... 2,5 mm² - Rígido 1/2x 1 ... 4 mm² - Rígido
- Par de apriete: Circuito principal 0,8 ... 1,2 N-m
- Longitud de pelado del cable: Circuito principal 9 mm
- Destornillador recomendado: Pozidriv 2
- Posición de montaje: Cualquiera 1 ... 6.
No hay reseñas
Ficha técnica
- Tipo de: Guardamotor
- Módulos: 2.5
- Polos: 3P
- El poder: 100KA
- Amperios: 1.00-1.60A
