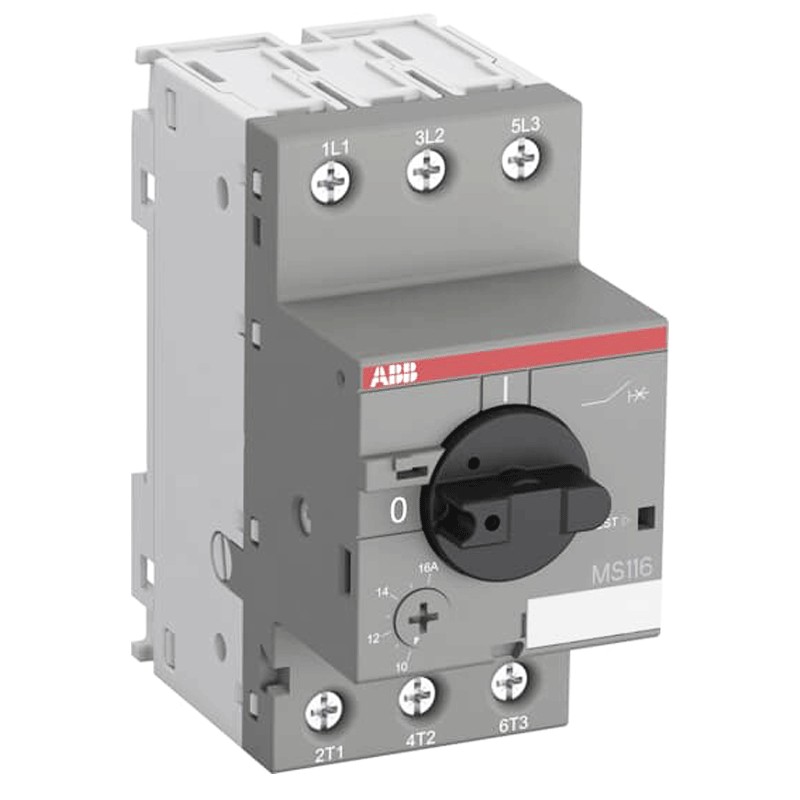

ABB MS116 6.30-10A EP 090 3 disyuntor de protección del motor
ABB EP 090 3
4013614320330
Disyuntor de protección de motores Abb, serie MS116, con las siguientes características:
- Capacidad nominal de cortocircuito en servicio (230 Vca) 50 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 50 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 150A
- Rango de ajuste 6,3 ... 10A
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 440 Vdc
- Corriente nominal de funcionamiento (Ie) 10A
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- 3 polos
- 2,5 módulos
62,81 €
Artículos disponibles: 49
: 9
También se puede pagar sin intereses en 3 cuotas de:
20,94€
El interruptor de protección del motor se instala en el cable que lo alimenta y, cuando el motor se detiene por un efecto mecánico o (en sistemas trifásicos) porque falta una fase, detecta una absorción excesiva y corta automáticamente la energía eléctrica, salvaguardando así la integridad del motor.
Características:
- Serie Abb
- Capacidad nominal de cortocircuito en servicio (230 Vca) 50 kA
- Capacidad nominal de cortocircuito extremo (230 Vac) 50 kA
- Ajuste de la corriente de cortocircuito instantánea nominal 150A
- Rango de ajuste 6,3 ... 10A
- Potencia nominal de funcionamiento AC-3 (Pe) (400 V) Trifásico 4 kW
- Corriente nominal de funcionamiento AC-3e(Pe) (400 V) Trifásica 4 kW
- Tensión nominal de funcionamiento Circuito principal 690 Vac - Circuito principal 440 Vdc
- Corriente nominal de funcionamiento (Ie) 10A
- Corriente nominal de funcionamiento AC-3 (Ie) 10A
- Corriente nominal de funcionamiento AC-3e (Ie) 10A
- Frecuencia nominal del circuito principal 50 Hz/60 Hz
- Tensión nominal soportada por impulso (Uimp) Circuito principal 6 kV
- Tensión nominal de aislamiento (Ui) 690 V
- Pérdida de potencia en condiciones de funcionamiento nominal por polo 0,9 W
- 3 polos
- 2,5 módulos
- Grado de protección Carcasa IP20 - Terminales del circuito principal IP10
- Grado de contaminación 3
- Par de apriete del circuito principal 0,8 ...1,2 Nm
- Tipo de actuador Mango giratorio
- Indicación de la posición del contacto ON / OFF
- Temperatura ambiente En funcionamiento En funcionamiento -25 ... +50 °C - En almacenamiento -50 ... +80 °C
- Corriente térmica convencional de aire libre (Ith) Circuito principal 10A
- Ancho 45 mm
- Altura 90 mm
- Profundidad 85,6 mm
- Peso neto 0,265 kg
- Vida eléctrica 100000 ciclos
- Vida mecánica 100000 ciclos
- Tipo de borne Bornes de tornillo
- Secciones de cable - circuito principal Flexible 1/2x 0,75 ... 2,5 mm² - Rígido 1/2x 1 ... 4 mm² - Rígido
- Longitud de pelado del cable Circuito auxiliar 8 mm - Circuito principal 10 mm
- Destornillador recomendado Pozidriv 2
- Posición de montaje Posición 1 a 6
- Montaje en carril DIN
- TH35-15 (carril de montaje de 35 x 15 mm) según según la norma IEC 60715
- TH35-7,5 (carril de montaje de 35 x 7,5 mm) según según la norma IEC 60715
- Amperaje UL/CSA 10A
- Altitud máxima de funcionamiento permitida 2000 m
- Resistencia a los golpes segúnIEC 60068-2-27 11 ms de impulso 25 g
- Resistencia a las vibraciones segúnIEC 60068-2-6 - 5g / 3... 150 Hz
No hay reseñas
Ficha técnica
- Tipo de: Guardamotor
- Módulos: 2.5
- Polos: 3P
- El poder: 50KA
- Amperios: 6.3-10A
