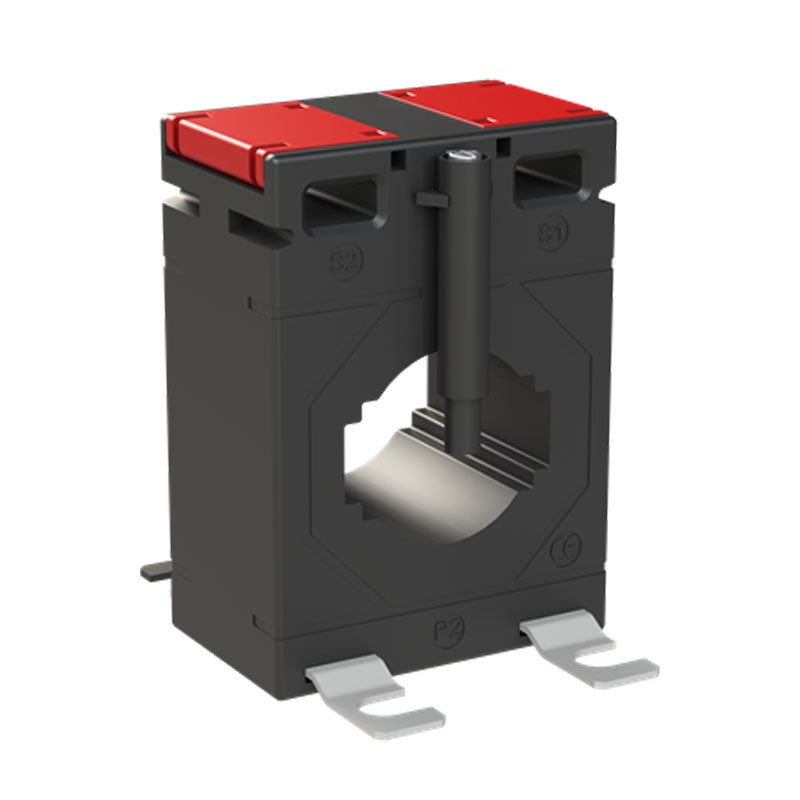

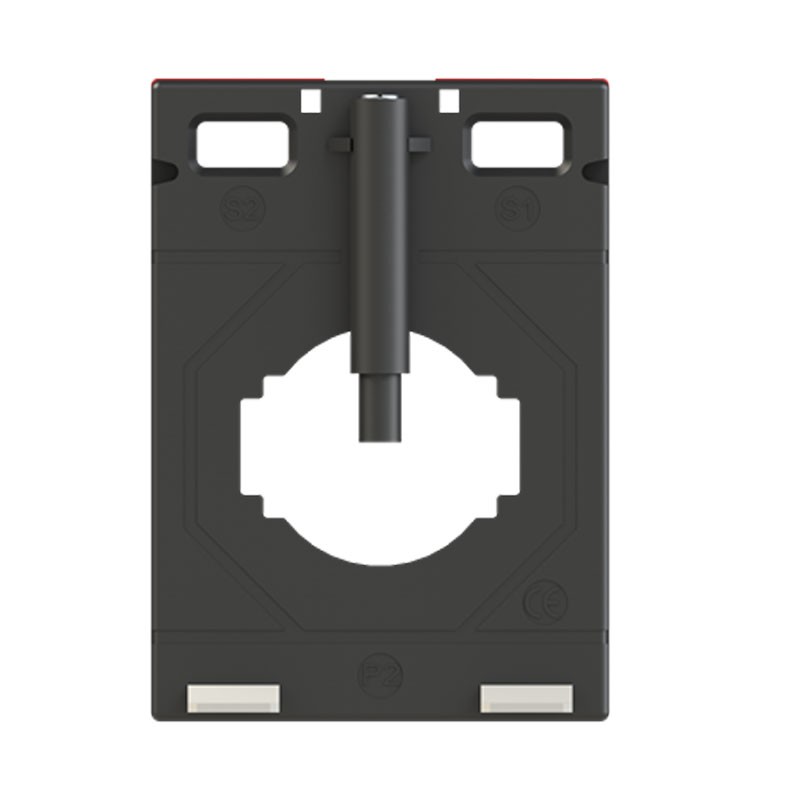

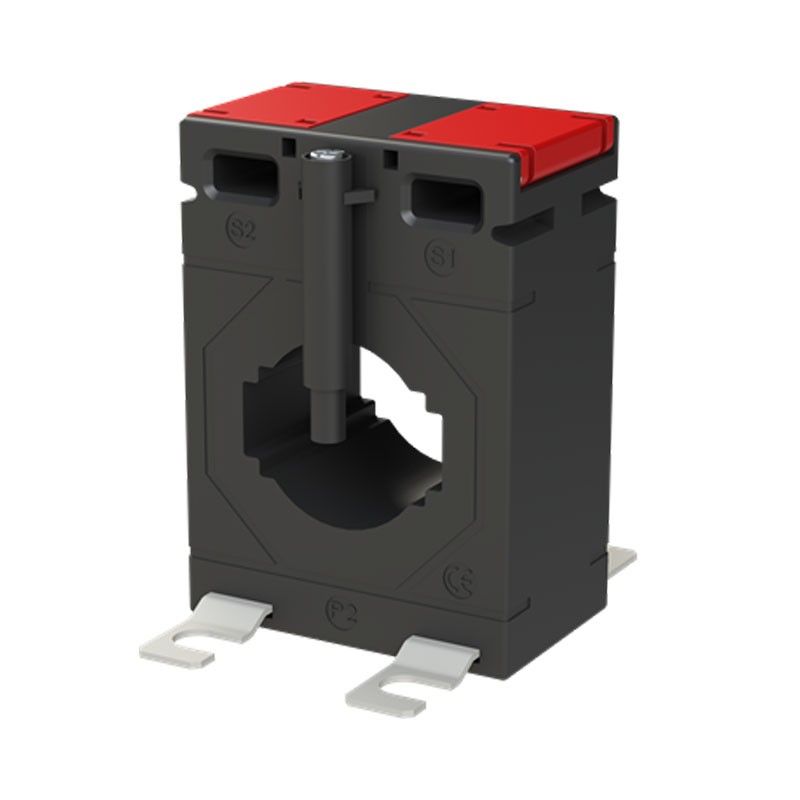

Stromwandler Abb CT1M-3 400 400A/5A CT3400
ABB CT3400
8012542803256
Stromwandler der Serie Abb CT1M-3 400A/5A, konform mit IEC 61869-2, ideal für die indirekte Messung von Strömen in Schaltschränken:
-
Transformationsverhältnis: 400 Ampere / 5 Ampere
-
Normenkonformität IEC 61869-2
-
Genauigkeitsklasse: ±0,5%
-
Sicherheitsfaktor: FS 5
-
Verwendbar mit Kabel oder horizontaler Schiene
-
Schutzart IP20
-
Nennfrequenz: 50/60 Hz
-
Max. Kabelquerschnitt: 26 mm
-
Anzahl primärer Eingänge: 1
-
Abmessungen in mm (B×H×T) 50x70x31
35,90 €
Verfügbare Artikel: 15
: 3
Stromwandler Abb CT1M-3, zuverlässige Messung der Netzströme
Der Stromwandler ABB CT1M-3 400/5A ist für die Umwandlung hoher Primärströme in standardisierte Sekundärströme von 5 Ampere ausgelegt, wodurch die indirekte Messung der wichtigsten elektrischen Netzparameter über Messgeräte, Zähler und Überwachungssysteme ermöglicht wird.
Er gehört zur CT1M-Serie, einer Reihe von Stromwandlern, die entwickelt wurden, um Präzision, Sicherheit und Zuverlässigkeit in industriellen und tertiären Anwendungen zu gewährleisten.
Normenkonformität und Präzision
Das Gerät entspricht der Norm IEC 61869-2, dem internationalen Referenzstandard für Messstromwandler.
Die Genauigkeitsklasse ±0,5% gewährleistet genaue und stabile Messungen über die Zeit, während die Strombegrenzungsfunktion FS 5 die angeschlossenen Geräte im Falle von Überstrom schützt und die Sicherheit der Anlage erhöht.
Installationsflexibilität
Der CT1M-3-Wandler ist für den Einsatz mit Kabel oder horizontaler Schiene geeignet, was ihn extrem flexibel für die Installation in Verteilerschaltschränken macht. Er unterstützt Kabelquerschnitte bis zu 26 mm und Schienen mit einem Nennquerschnitt von 30×10 mm oder 25×15 mm und deckt damit die meisten Standardanwendungen ab.
Kompaktes Design für Schaltschrank
Die geringen Abmessungen ermöglichen eine einfache Integration auch in beengten Räumen. Die Schutzart IP20 macht ihn geeignet für Installationen innerhalb geschützter Schaltschränke.
Typische Anwendungen:
-
TV und Smart TV
-
Monitore und Projektoren
-
Decoder, Blu-ray-Player und Media-Player
-
Verteilerschaltschränke
| ALLGEMEINE DATEN | |
|---|---|
| Produkt | Stromwandler ABB Serie CT1M-3 400 |
| Modell | 400 Ampere / 5 Ampere |
| Code | CT3400 |
| Referenznorm | IEC 61869-2 |
| Funktion | Umwandlung des Primärstroms in Sekundärstrom 5 A für indirekte Messungen |
| TECHNISCHE DATEN | |
| Kabelnutzung | Kabel und horizontale Schiene |
| Nennprimärstrom (Ipn) | 400 Ampere |
| Nennsekundärstrom (Isn) | 5 Ampere |
| Strombegrenzungsfunktion | FS 5 |
| Genauigkeit | ±0,5% |
| Anzahl der Eingänge | Primär 1 |
| Kabelquerschnitt | 26 mm |
| Nennquerschnitt | 30 × 10 mm / 25 × 15 mm |
| Nennfrequenz (f) | 50 … 60 Hz |
| Schutzart | IP20 |
| ABMESSUNGEN | |
| Breite | 50 mm |
| Höhe | 70 mm |
| Tiefe | 31 mm |
Es gibt noch keine Bewertung
Technische Daten
- Art: Ringkernstromwandler
- Querschnitt: 26mm
- Ampere: 400A
