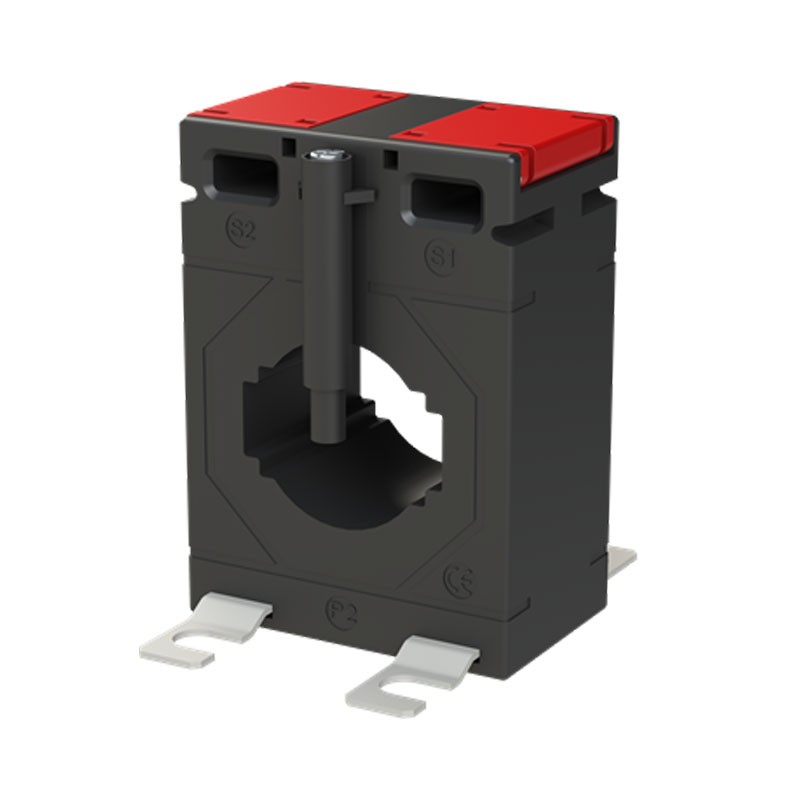

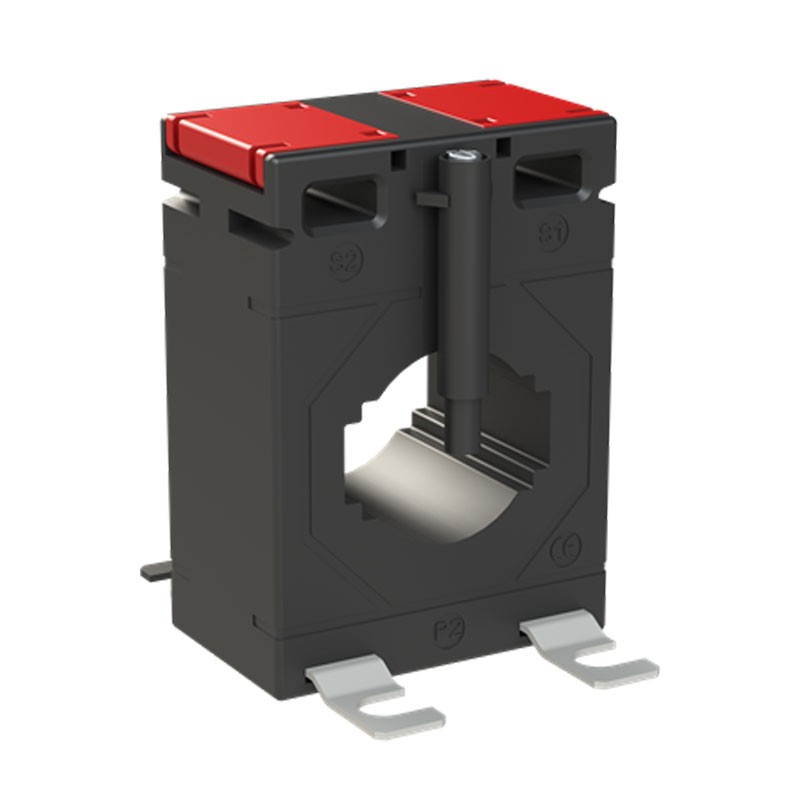

Stromwandler Abb CT1M-3 600 600A/5A
ABB CT3600
8012542803454
Stromwandler ABB CT1M-3 600 600A/5A, ideal für zuverlässige indirekte Messungen in Schaltschrank:
-
Verhältnis 600 Ampere / 5 Ampere für indirekte Messungen
-
Konform mit der Norm IEC 61869-2
-
Genauigkeitsklasse ±0,5%
-
Sicherheitsfaktor FS 5 (Strombegrenzung)
-
Installation auf Kabel oder horizontaler Schiene
-
Kompakte Struktur, Schutzart IP20
-
Geeignet für Frequenznetze 50–60 Hz
-
Installation: Kabel oder horizontale Schiene
-
Max. Kabelquerschnitt: Durchmesser 26 mm
-
Abmessungen (B×H×T): 50 × 70 × 31 mm
43,09 €
Verfügbare Artikel: 12
: 3
Stromwandler Abb CT1M-3, präzise und sichere indirekte Messung
Der Stromwandler ABB CT1M-3 600 ist dafür ausgelegt, hohe Primärströme in einen standardisierten Sekundärstrom von 5 A umzuwandeln, wodurch die indirekte Messung der elektrischen Netzparameter über analoge und digitale Instrumente ermöglicht wird. Es ist ein wesentliches Bauteil in Verteilerschränken und Industrieanlagen, wo hohe Ströme sicher und präzise überwacht werden müssen.
Dank der Konformität mit IEC 61869-2 gewährleistet das Gerät zuverlässige Leistungen und entspricht internationalen Messstandards.
Robuste Struktur und breite Installationskompatibilität
Das Modell CT1M ist mit einem Durchgangsprimär ausgestattet, das mit einer Öffnung für die Einführung des Kabels oder der Schiene, die den Primär bildet, versehen ist. Diese Konfiguration ermöglicht eine einfache und flexible Installation, die sich an verschiedene Installationsanforderungen anpasst.
Der Transformator ist kompatibel mit Kabeln bis zu einem Querschnitt von 26 mm und mit nominalen Schienen von 30×10 mm oder 25×15 mm, was ihn für zahlreiche Anwendungen im industriellen und tertiären Bereich geeignet macht.
Zuverlässigkeit im Laufe der Zeit und Betriebssicherheit
Der Sicherheitsfaktor FS 5 begrenzt den Sekundärstrom im Falle von Überströmen und schützt die angeschlossenen Messinstrumente. Die Genauigkeit von ±0,5% gewährleistet zuverlässige Messwerte, während die Schutzart IP20 den TA für die Installation in geschützten Schaltschrank geeignet macht.
Die kompakten Abmessungen und das geringe Gewicht erleichtern die Integration auch in beengten Räumen.
| TECHNISCHE DATEN | |
|---|---|
| Kabelverwendung | Kabel und horizontale Schiene |
| Nennprimärstrom (Ipn) | 600 A |
| Nennsekundärstrom (Isn) | 5 A |
| Strombegrenzungsfunktion | FS 5 |
| Genauigkeit | ±0,5% |
| Anzahl der Eingänge | Primär 1 |
| Kabelquerschnitt | 26 mm |
| Nennquerschnitt | 30 × 10 mm / 25 × 15 mm |
| Nennfrequenz | 50…60 Hz |
| Schutzart | IP20 |
| ABMESSUNGEN UND GEWICHT | |
| Nettobreite | 50 mm |
| Nettohöhe | 70 mm |
| Nettotiefe / -länge | 31 mm |
| Nettogewicht | 350 g |
Es gibt noch keine Bewertung
Technische Daten
- Art: Ringkernstromwandler
- Querschnitt: 30mm
- Ampere: 600A
