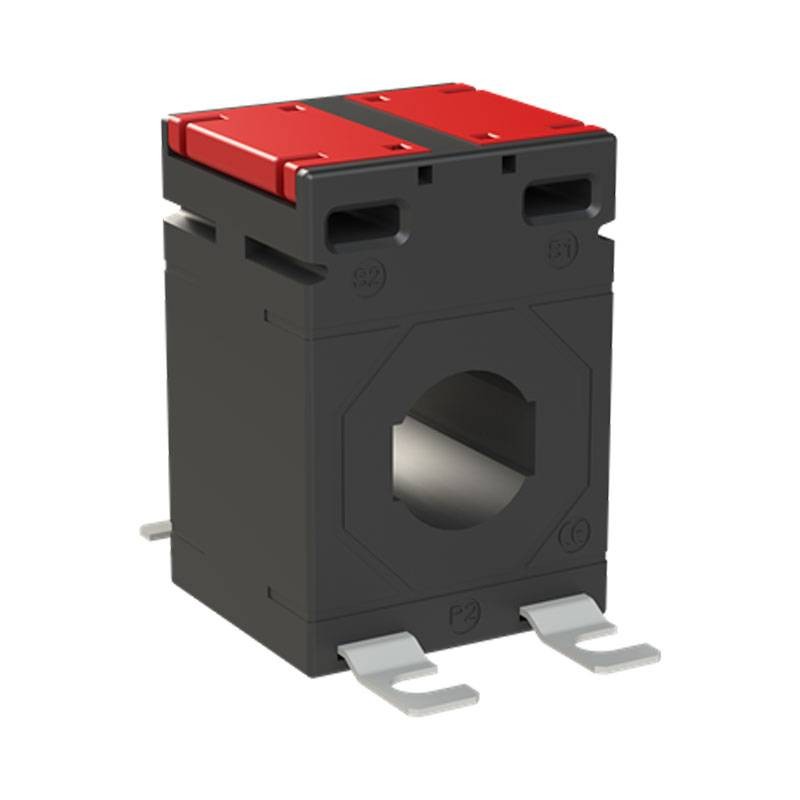

Abb Ringkernstromwandler TA 100/5 CT1M-2 100 CT2100
ABB CT2100
8012542802556
Der ABB TA 100/5 CT1M-2 100 Stromwandler ermöglicht die indirekte Messung des elektrischen Stroms bis zu 100 A, mit einem Sekundärausgang von 5 A und einer Genauigkeit von ±0,5 %.
-
Primärer Nennstrom: 100 A
-
Sekundärer Nennstrom: 5 A
-
Hohe Genauigkeit: ±0,5 %.
-
Durchgangsbohrung: Ø 21 mm
-
Schutzart IP20
-
Kompatibel mit Frequenzen von 50 bis 60 Hz
24,73 €
Verfügbare Artikel: 9
: 2
Weitere Abb LS-Schalter Kompositionen:
ABB Stromwandler TA 100/5: Sichere und präzise Strommessung
Der ABB Stromwandler TA 100/5 CT1M-2 100 ist für den Einsatz in zivilen und industriellen elektrischen Anlagen konzipiert, in denen zuverlässige indirekte Strommessungen erforderlich sind. Die Wandler der Serie CT1M entsprechen der Norm IEC 61869-2 und garantieren eine hohe Genauigkeit, wodurch das Risiko von Fehlern beim Ablesen elektrischer Parameter reduziert wird.
Hohe Leistung mit standardisiertem Ausgang
Dieses Modell wandelt einen primären Nennstrom von 100 A in einen sekundären Strom von 5 A um, der für Mess- und Schutzgeräte standardisiert ist. Die Genauigkeit von 0,5 % macht es ideal für Anwendungen, bei denen eine hohe Zuverlässigkeit beim Ablesen von Verbrauch und Lastströmen erforderlich ist.
Einfache und vielseitige Installation
Der Transformator verfügt über eine 21-mm-Durchgangsbohrung, die mit Kabeln bis zu 20x10 mm kompatibel ist, wodurch er sich für den Einbau in eine Vielzahl von Schalttafeln und Verteilersystemen eignet. Seine kompakten Abmessungen (45x65x40 mm) und sein geringes Gewicht (0,34 kg) erleichtern den Einbau auch bei engen Platzverhältnissen.
Sicherheit und Konformität
Dank der Schutzart IP20 eignet sich der CT1M-2 100 für die Installation in geschützten Innenräumen und gewährleistet so die Sicherheit des Bedieners und der Anlage. Der Sicherheitsfaktor (FS) von 5 gewährleistet einen sicheren Betrieb auch bei Überströmen und schützt die angeschlossenen Geräte.
Technische Merkmale
| Merkmal | Wert |
|---|---|
| Modell | ABB CT1M-2 100 |
| Typ | Stromwandler (CT) |
| Elektrische Daten | |
| Primärstrom (Ipn) | 100 A |
| Sekundärstrom (Isn) | 5 A |
| Messgenauigkeit | ±0,5% |
| Sicherheitsfaktor (FS) | 5 |
| Nennfrequenz | 50 - 60 Hz |
| Mechanische Eigenschaften | |
| Durchgangsbohrung | 21 mm |
| Nominaler Kabelquerschnitt | 20 × 10 mm |
| Schutzart | IP20 |
| Abmessungen (B × H × T) | 45 × 65 × 40 mm |
| Gewicht | 0,34 kg |
| Konformität | |
| Referenz-Norm | IEC 61869-2 |
Es gibt noch keine Bewertung
Technische Daten
- Art: Ringkernstromwandler
- Querschnitt: 21mm
- Ampere: 100A
