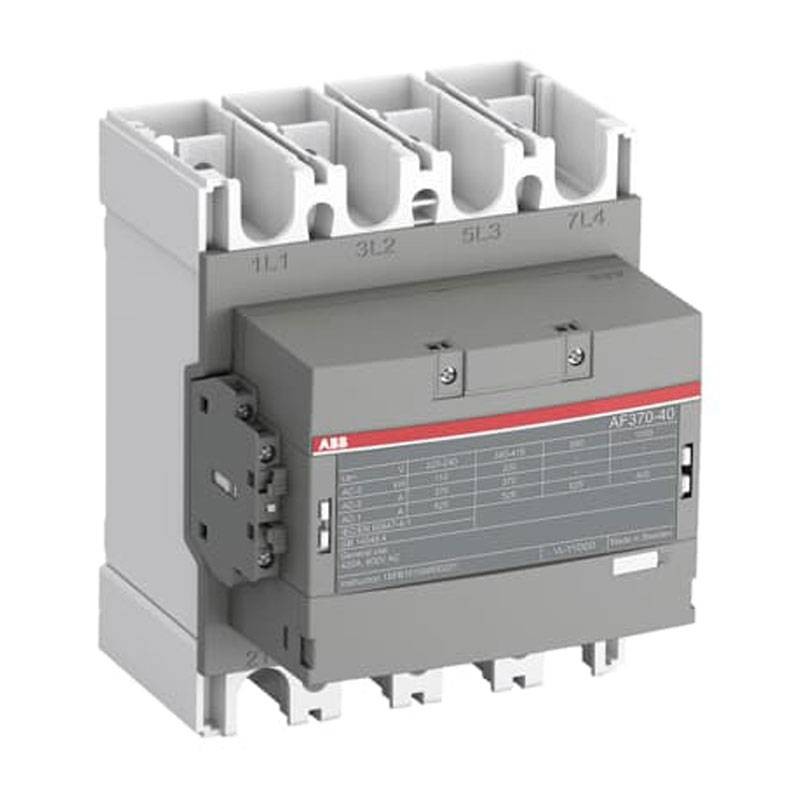

ABB Vierpoliger Schütz 525A 4P AC1 100-250VAC/DC AF370401113
ABB AF370401113
7320500504390
ABB Vierpoliger Schütz AF370-40-11-13 (AF370401113): 4 Hochleistungspole mit Weitbereichsspule 100250 VAC/DC, 4 Hauptkontakte NO und Hilfskontakte 1NO+1NC, ideal für Steuerung und Leistung in Industrieanlagen bis zu 1000 V.
-
4P (vierpolig) mit 4 Hauptkontakten NO zur Verwaltung von Dreiphasenleitungen + Neutralleiter oder mehreren Lasten
-
Spule 100250 VAC/DC: maximale Flexibilität bei unterschiedlichen Versorgungen, vereinfacht Lagerhaltung und Wartung
-
AC-1 Strom bis zu 525 A bei 690 V (40°C): geeignet für ohmsche Lasten und Leistungsdistribution
-
AC-3 Strom 370 A (55°C): ideal für Motorsteuerung beim Starten/Betrieb
-
AC-3 Leistung bis zu 200 kW bei 380/400-440 V (und 110 kW bei 220/240 V)
-
Integrierte Hilfskontakte 1 NO + 1 NC für Rückmeldung, Verriegelungen und Steuerlogiken
1.160,95 €
Verfügbare Artikel: 3
ABB Schütz AF370: zuverlässige Leistungssteuerung für Industrieanlagen
Der ABB Schütz AF370-40-11-13 ist für Anwendungen konzipiert, bei denen Betriebskontinuität und hohe Schaltfähigkeit erforderlich sind. Die vierpolige Konfiguration (4P) macht ihn besonders vielseitig: Er ermöglicht die Steuerung von Drehstromkreisen mit Neutralleiter, das Management verteilter Lasten oder die Durchführung kontrollierter Trennungen auf mehreren Leitungen. Er ist eine typische Wahl in Schalttafeln, großen HVAC-Anlagen, industrieller Automatisierung und Motoranläufen mit hohen Stromaufnahmen.
Weitbereichsspule 100-250 VAC/DC: ein einziger Code für mehrere Anlagen
Einer der Stärken der AF-Serie ist die Weitbereichsspule: 100-250 VAC/DC. Das bedeutet, dass derselbe Schütz in Anlagen mit unterschiedlichen Steuerstromversorgungen (AC oder DC) verwendet werden kann, wodurch die Notwendigkeit, mehrere Varianten auf Lager zu halten, reduziert und der Austausch beschleunigt wird. In Produktionsumgebungen übersetzt sich diese Flexibilität in einfachere Wartung und weniger Anlagenstillstände.
Elektrische Leistungen: AC-1 für ohmsche Lasten, AC-3 für Motoren
Das Modell AF370 bietet bedeutende Leistungen sowohl in AC-1 (überwiegend ohmsche oder wenig induktive Lasten) als auch in AC-3 (Motorsteuerung). In AC-1 erreicht es bis zu 525 A bei 690 V (40°C), mit Werten, die sich an die Betriebstemperaturen anpassen (z.B. 425 A bei 60°C). In AC-3 hält es 370 A bei 55°C auf mehreren typischen Motorversorgungsspannungen, mit Nennleistungen bis zu 200 kW bei 380/400-440 V. Dies macht es geeignet für Prozesslinien, Pumpen, Kompressoren, Ventilatoren und Leistungseinheiten, bei denen Zuverlässigkeit der Schaltung entscheidend ist.
Kontakte: Leistung 4NO und Hilfskontakte 1NO+1NC für vollständige Logiken
Die Ausstattung mit 4 Hauptkontakten NO ermöglicht die Leistungsumschaltung auf 4 Polen, während die Hilfskontakte 1 NO + 1 NC perfekt für Statusanzeigen, Selbsthaltung, Freigaben, Verriegelungen und Integration mit SPS oder Steuerkreisen sind. Es ist eine sehr praktische Konfiguration, da sie in vielen Standardanwendungen die sofortige Hinzufügung externer Hilfsblöcke vermeidet.
| ALLGEMEINE DATEN | |
|---|---|
| Anzahl der Hauptkontakte NO: | 4 |
| Anzahl der Hauptkontakte NC: | 0 |
| Anzahl der Hilfskontakte NO: | 1 |
| Anzahl der Hilfskontakte NC: | 1 |
| Anzahl der Pole: | 4P |
| ELEKTRISCHE DATEN | |
| Nennbetriebsspannung: | Hauptkreis 1000 V |
| Nennfrequenz (f): | Hauptkreis 50 Hz Hauptkreis 50 / 60 Hz |
| Konventioneller thermischer Strom in freier Luft (Ith): | nach IEC 60947-4-1, Offene Schütze q = 40 °C 525 A |
| Nennbetriebsstrom AC-1 (Ie): | (1000 V) 40 °C 400 A (1000 V) 60 °C 350 A (1000 V) 70 °C 290 A (690 V) 40 °C 525 A (690 V) 60 °C 425 A (690 V) 70 °C 350 A |
| Nennbetriebsstrom AC-3 (Ie): | (415 V) 55 °C 370 A (440 V) 55 °C 370 A (380 / 400 V) 55 °C 370 A (220 / 230 / 240 V) 55 °C 370 A |
| Nennbetriebsleistung AC-3 (Pe): | (415 V) 200 kW (440 V) 200 kW (380 / 400 V) 200 kW (220 / 230 / 240 V) 110 kW |
| Nennschaltvermögen AC-3 nach IEC 60947-4-1: | 8 x Ie AC-3 |
| Rated Breaking Capacity AC-3e: | 8.5 x Ie AC-3e |
| Nennschließvermögen AC-3 nach IEC 60947-4-1: | 10 x Ie AC-3 |
| Rated Making Capacity AC-3e: | 12 x Ie AC-3e |
| Kurzschlussschutzgeräte: | Sicherungen Typ gG 630 A |
| Zulässiger Kurzzeitstrom (Icw): | bei 40 °C Umgebungstemp., in freier Luft, aus kaltem Zustand 10 s 600 A bei 40 °C Umgebungstemp., in freier Luft, aus kaltem Zustand 15 min 1709 A bei 40 °C Umgebungstemp., in freier Luft, aus kaltem Zustand 1 min 3700 A bei 40 °C Umgebungstemp., in freier Luft, aus kaltem Zustand 1 s 2960 A bei 40 °C Umgebungstemp., in freier Luft, aus kaltem Zustand 30 s 1208 A |
| Maximales Schaltvermögen: | cos phi=0.45 (cos phi=0.35 für Ie > 100 A) bei 440 V 5000 A |
| Nennisolationsspannung (Ui): | nach IEC 60947-4-1 und VDE 0110 (Gr. C) 1000 V nach UL/CSA 600 V |
| Stoßspannungsfestigkeit (Uimp): | Hauptstromkreis 8 kV |
| Maximale elektrische Schaltfrequenz: | AC-1 300 Zyklen pro Stunde AC-3 300 Zyklen pro Stunde |
| Mechanische Lebensdauer: | 5 Millionen |
| Maximale mechanische Schaltfrequenz: | 300 Zyklen pro Stunde |
| Spulenbetriebsgrenzen: | (gemäß IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (bei θ ≤ 70 °C) |
| Nennspannung Steuerkreis (Uc): | 50 Hz 100 ... 250 V 60 Hz 100 ... 250 V Betrieb in DC 100 ... 250 V |
| Leistungsverlust: | bei Nennbetriebsbedingungen pro Pol 72 W |
| Schaltzeit: | Zwischen Spulenabschaltung und NO-Kontaktöffnung 45 ... 80 ms Zwischen Spulenanregung und NO-Kontaktschluss 30 ... 60 ms |
| Kabelquerschnitte-Hauptstromkreis: | Flexibel 2 x 70 ... 185 mm² Starr Al-Kabel 1 x 185 ... 240 mm² Starr Cu-Kabel 1 x 6 ... 300 mm² Starr Cu-Kabel 2 x 70 ... 185 mm² |
| Kabelquerschnitte-Hilfsstromkreis: | Flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² Flexibel mit Aderendhülse 2x 0.75 ... 2.5 mm² Flexibel mit isolierter Aderendhülse 2x 0.75 ... 2.5 mm² Flexibel 2x0.75 ... 2.5 mm² Starr 2 x 1 ... 4 mm² Gestrandet 2 x 1 .... 4 mm² |
| Anschlusskapazität: | Flexibel 2 x 70 ... 185 mm² Starr Cu-Kabel 2 x 70 ... 185 mm² |
| Schutzgrad: | gemäß IEC 60529, IEC 60947-1, EN 60529 Hilfsklemmen IP40 gemäß IEC 60529, IEC 60947-1, EN 60529 Spulen IP20 gemäß IEC 60529, IEC 60947-1, EN 60529 Hauptklemmen IP00 |
| Anzugsmoment: | Kabelschuh 9 N·m Hauptstromkreis 22 ... 43 N·m |
| Klemmentyp: | Hauptstromkreis: Schienen |
| Produktname: | Schütze über 100A |
| ABMESSUNGEN UND GEWICHT | |
| Produktbreite: | 184 mm |
| Produkttiefe: | 180 mm |
| Produkthöhe: | 225 mm |
| Nettogewicht des Produkts: | 5.7 kg |
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
- Spannung: 400/440VAC
- Pole: 4P
- Ampere: 525A
