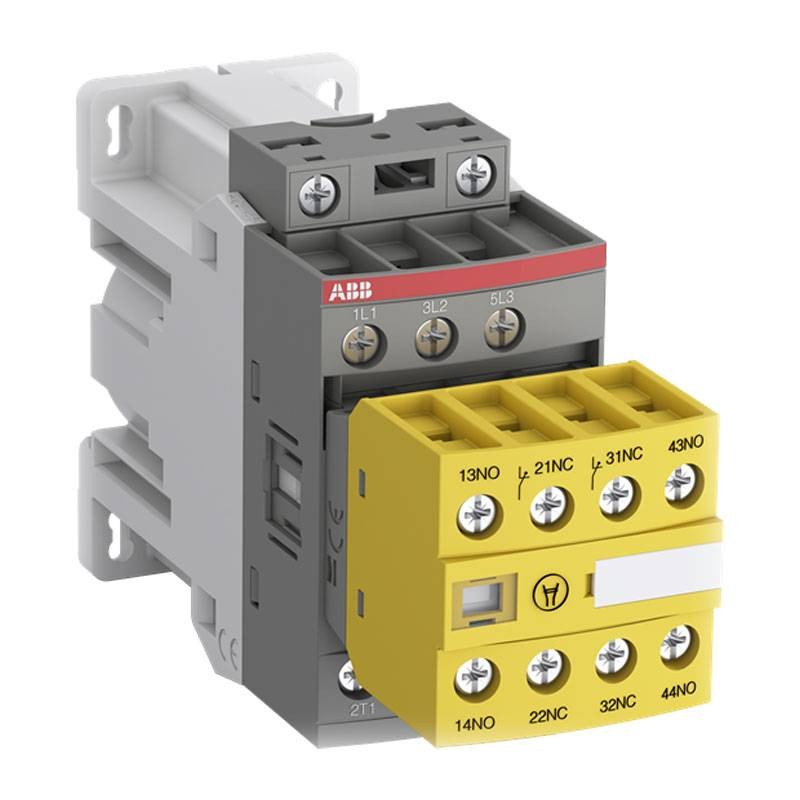

Abb dreipoliges Sicherheitsschütz AFS09Z mit 24 VDC-Spule AFS09Z302230
ABB AFS09Z302230
3471523158191
Dreipoliges Sicherheitsschütz Abb AFS09Z 30-22-30 mit 24 VDC-Spule mit folgenden Merkmalen
- Anzahl der Schließer-Hauptkontakte: 3
- Anzahl der Schließer-Hilfskontakte: 2
- Anzahl der NC-Hilfskontakte: 2
- Bemessungsbetriebsspannung: Hilfskreis 690V
- Bemessungs-Stoßspannung (Uimp): 6kV
- Montage auf DIN-Schiene: TH35 - TH35-7,5
- Schutzart: IP20
52,20 €
Verfügbare Artikel: 2
: 1
Merkmale:
- Hauptstromkreis: 50/60 Hz
- Maximale mechanische Schalthäufigkeit: 3600 Zyklen pro Stunde
- Nenn-Steuerkreis-Spannung (Uc): DCbei DC-Betrieb 24 V
- Betriebszeit: Zwischen Spulenabschaltung und Schließen des Öffnerkontakts 22 ... 57 ms
- Zwischen dem Abschalten der Spule und dem Öffnen des Schließers 17 ... 29 ms
- Zwischen dem Einschalten der Spule und dem Öffnen des Öffners 20 ... 35 ms
- Zwischen Erregung der Spule und Schließen des Schließers 27 ... 53 ms
- Abisolierlänge: Hilfskreis 10 mm
- Klemmenart: Schraubklemmen
- Breite: 45 mm
- Tiefe: 130,5 mm
- Höhe: 86 mm
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
- Spannung: 690V
- Schutzart: IP20
