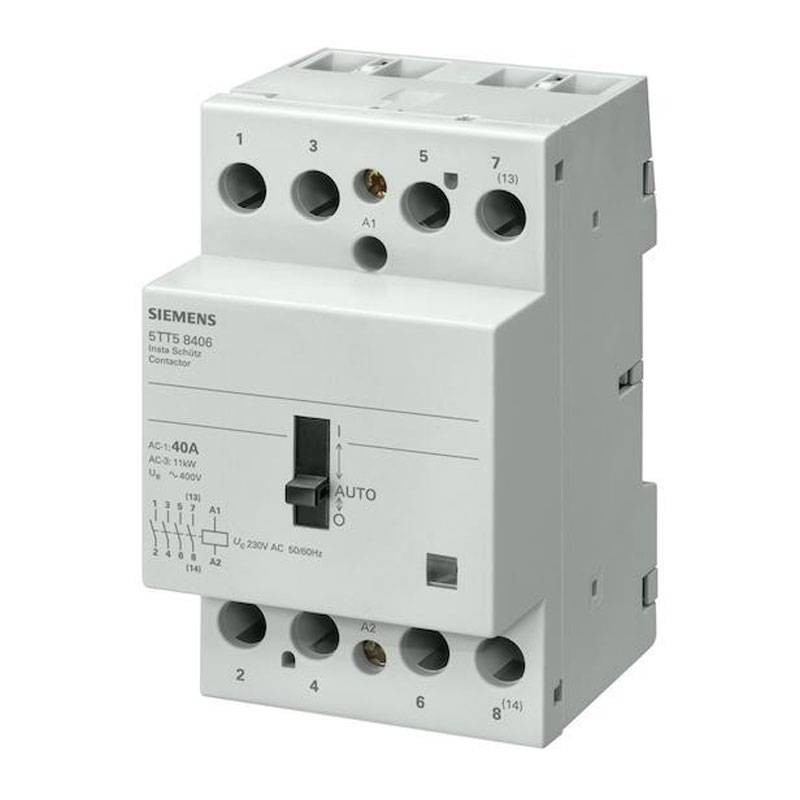

Siemens Auto-Schütz INSTA 0/1 40A 4P 230VAC 3 Module 5TT58406
SIE 5TT58406
4001869351568
Der Siemens INSTA 5TT58406 0/1-automatische Schütz ist ein DIN-Schienenmodul mit 230V AC Spule und 4 NO-Kontakten von 40A: ideal zum Steuern von Lasten und Leitungen im Schaltschrank, belegt 3 Module und ist perfekt für einfache Automatisierungen.
-
40A 4-polig 4 NO-Kontakte: zuverlässige Steuerung von Leitungen und Lasten
-
230V AC Spule für Standardantrieb in zivilen/tertiären Schaltschränken
-
Funktion 0/1-automatisch: praktische manuelle/automatische Steuerung im Schaltschrank
-
Installation auf DIN-Schiene, Format 3 Module
-
Geeignet für Anwendungen in AC 230/400V (Betriebsspannung AC)
-

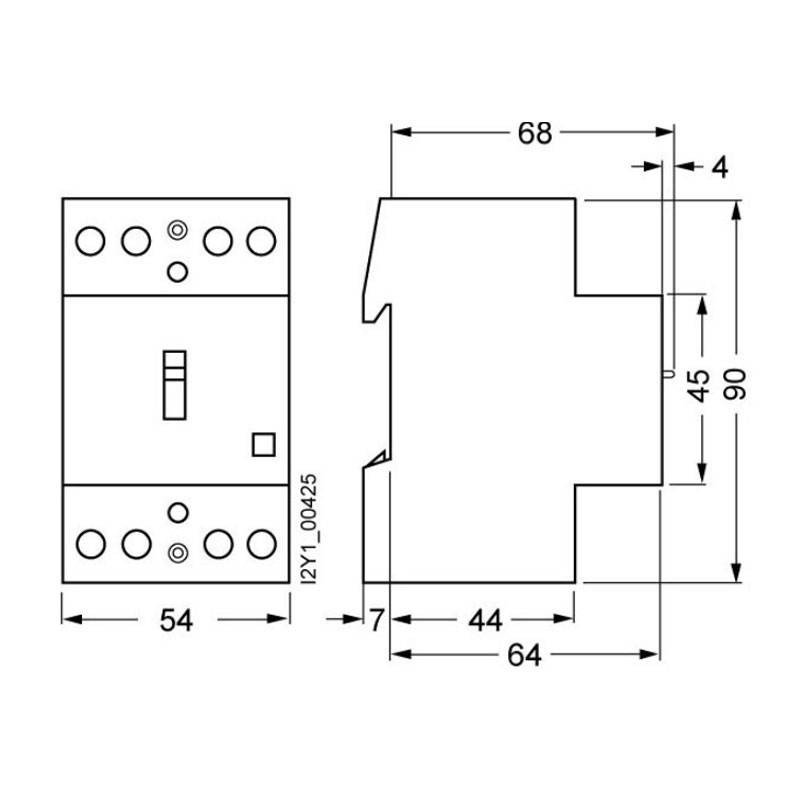

Kompakte Abmessungen: 90×54×71 mm (Einbautiefe 64 mm).
79,86 €
Verfügbare Artikel: 44
: 18
Schütz Siemens INSTA 5TT58406: modulare Steuerung für Schaltschrank
Der Siemens INSTA 5TT58406 ist ein modularer Schütz, der für die Installation auf DIN-Schiene in Schaltschränken konzipiert ist, wo ein robustes Gerät benötigt wird, um Lasten wiederholbar und sicher zu steuern. Er ist besonders geeignet für saubere Steuerungs- und Automatisierungsanwendungen im fortschrittlichen Wohn- und Dienstleistungsbereich: Lichtmanagement, Steckdosenleitungen, Belüftung, Widerstände, Pumpen, programmierte Lasten oder Logiken mit Timer, Relais, Hausautomation und zentralisierte Steuerungen.
Der Vorteil des modularen Schützes ist die einfache Integration in den Schaltschrank: ordentliche Verkabelung, vereinfachte Wartung und Standardisierung auf DIN-Komponenten.
4 Pole und 4 NO-Kontakte: ideal für Dreiphasenleitungen + Neutralleiter oder mehrere Stromkreise
Die 4P-Konfiguration mit 4 NO-Kontakten (normalerweise offen) ermöglicht die gleichzeitige Steuerung mehrerer Leiter oder Stromkreise. Es ist eine typische Wahl, wenn eine Dreiphasenleitung mit Neutralleiter verwaltet werden muss oder wenn mehrere Leitungen parallel geschaltet werden sollen, wobei die gleiche Steuerlogik beibehalten wird. Die Nennstromstärke von 40A macht ihn geeignet für bedeutende Lasten (immer unter Berücksichtigung des korrekten Schutzes upstream und der Dimensionierung des Schaltschranks).
Spule 230V AC: Standardsteuerung und Anlagenkompatibilität
Der Schütz verwendet eine Steuerungsspule in AC 230V, eine sehr gängige Lösung in Gebäudeschaltschränken: ermöglicht die Steuerung des Geräts mit Thermostaten, Schaltern, Timern, Dämmerungsschaltern, leichten SPS oder Hausautomationssystemen, ohne Transformatoren. Die Betriebsspannung ist in AC, mit typischer Verwendung in 230/400V-Netzen.
Schalter 0/1-automatisch: sofortige Steuerung im Schaltschrank
Die Funktion 0/1-automatisch ist ein praktisches Plus: ermöglicht den schnellen Wechsel von automatischer Steuerung (gesteuert durch die Spule) zur manuellen Überbrückung, nützlich während Tests, Wartung oder Situationen, in denen die Last aktiviert/deaktiviert werden muss, ohne in den Steuerkreis einzugreifen. Es ist ein geschätztes Merkmal in Anlagen, wo die Dienstkontinuität und die Schnelligkeit des Eingriffs zählen.
Format 3 Module: kompakt und ordentlich auf DIN-Schiene
Mit einem Platzbedarf von 3 Modulen ist der 5TT58406 eine ausgewogene Wahl zwischen Kapazität und Größe, ideal für Schaltschränke, wo der Platz wertvoll ist. Die Abmessungen 90×54×71 mm und die Einbautiefe von 64 mm helfen, sofort die Kompatibilität und Anordnung im Schaltschrank zu bewerten, insbesondere bei bereits dichten Kanälen und Verkabelungen.
| GRUNDINFORMATIONEN | |
|---|---|
| Produktbezeichnung | Insta-Schütze (zur Installation) |
| Produktausführung | 4 NO-Kontakte |
| Art der Betriebsspannung | AC |
| Art der Steuerspannung | AC |
| ELEKTRISCHE DATEN | |
| Nennbetriebsspannung | 440 V (min. / max.) |
| Nennbetriebsstrom (AC) | 40 A |
| Schaltvermögen (Glühlampen) | 4.000 W |
| Verlustleistung pro Pol | 4 W (im Warmbetrieb) |
| STEUERSTROMVERSORGUNG | |
| Steuerspannungsversorgung | 230 V |
| Max. Steuerspannung | 230 V |
| KONTAKTE UND FUNKTIONALITÄT | |
| Anzahl NO-Kontakte | 4 |
| Anzahl NC-Kontakte | 0 |
| Schieber für manuelle Steuerung | Ja |
| Zusätzliche Einbaugeräte | Ja |
| SCHUTZ | |
| Schutzart IP | IP20 |
| ABMESSUNGEN UND GEWICHT | |
| Höhe | 90 mm |
| Breite | 54 mm |
| Tiefe | 71 mm |
| Einbautiefe | 0 mm |
| Anzahl der Moduleinheiten | 3 |
| Nettogewicht | 399 g |
Es gibt noch keine Bewertung
Technische Daten
- Art: Schützen
- Spannung: 230VAC
- Module: 3
- Pole: 4P
- Ampere: 40A
