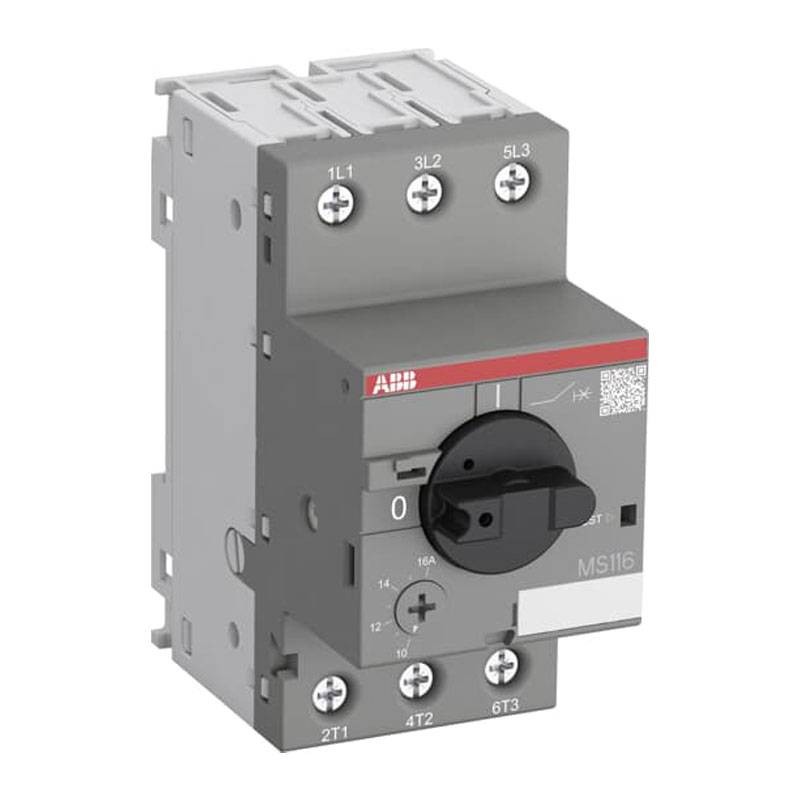

Abb Motorschutzschalter MS116-4.0 2.5-4A 3P 2.5 Module EP 088 7
ABB EP 088 7
4013614320316
Abb-Motorschutzschalter, Serie MS116-4.0, mit den folgenden Eigenschaften:
- Bemessungsbetriebskurzschlussleistung (230 Vac) 50 kA
- Bemessungswert des extremen Kurzschlusses (230 Vac) 75 kA
- Einstellung des momentanen Bemessungskurzschlussstroms 50 A
- Einstellbereich 2,5/4A
- Nennbetriebsspannung Hauptstromkreis 690 Vac
- Nennbetriebsstrom 4A
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- 3 Pole
- 2,5 Module
61,18 €
Verfügbare Artikel: 72
: 3
Der Motorschutzschalter wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Dreiphasensystemen) aufgrund des Ausfalls einer Phase blockiert wird, erkennt er eine übermäßige Absorption und unterbricht automatisch die Stromzufuhr, um die Unversehrtheit des Motors zu gewährleisten.
Merkmale:
- Nennbetriebsstrom AC-3 (Pe) (400 V) Dreiphasig 1,5 kW
- Bemessungsbetriebsstrom AC-3e (Pe) (400 V) Dreiphasig 1,5 kW
- Nennbetriebsstrom AC-3 (Ie) 4 A
- Nennbetriebsstrom AC-3e (Ie) 4 A
- Nennbetriebsstrom DC-5 (Ie) 4 A
- Nennfrequenz des Hauptstromkreises 50 Hz/60 Hz
- Bemessungs-Stoßspannungsfestigkeit (Uimp) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (Ui) 690 V
- Verlustleistung bei Nennbetriebsbedingungen pro Pol 0,7 ... 1.8 W
- Konventioneller thermischer Freiluftstrom (Ith) Hauptstromkreis 4A
- Schutzart Gehäuse IP20 - Hauptstromkreisklemmen IP10
- Verschmutzungsgrad 3
- Elektrische Lebensdauer 100000 Zyklen
- Mechanische Lebensdauer 100000 Zyklen
- Klemmentyp Schraubklemmen
- Anzugsdrehmoment des Hauptstromkreises 0,8 ... 1,2 N-m
- Abisolierlänge Hauptstromkreis 9 mm
- Empfohlener Schraubendreher Pozidriv 2
- Einbaulage Position 1 bis 6
- Betätigungsart Drehgriff
- Kontaktstellungsanzeige ON / OFF / TRIP
- Umgebungstemperatur Betrieb -25 ... +70 °C - Bei Lagerung -50 ... +80 °C
- Max. zulässige Betriebshöhe 2000 m
- Breite: 45 mm
- Höhe: 90 mm
- Tiefe: 85,6 mm
- Gewicht: 265 Gramm
Querschnitte der Hauptkabelstromkreise
- Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm²
- Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 2,5 mm²
- Flexibel 1/2x 0,75 ... 2,5 mm² Flexibel
- Starr 1/2x 1 ... 4 mm²
Montage auf DIN-Schiene:
- TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
- TH35-7,5 (35 x 7,5 mm Tragschiene) nach IEC 60715
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Module: 2.5
- Pole: 3P
- Ausschaltstrom: 50KA
- Ampere: 2.5-4A
