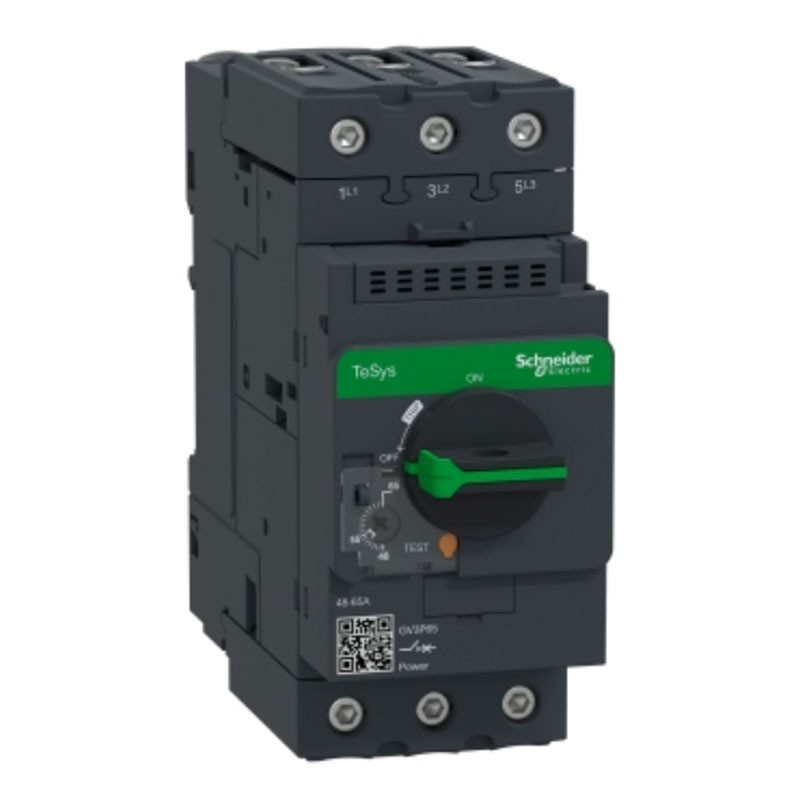

Telemecanique Leistungsschalter GV3P 48-65A 3P GV3P65
SNR GV3P65
3389119405416
Schneider GV3P Telemecanique Motorschutzschalter, mit den folgenden Merkmalen:
- Bemessungsbetriebsspannung [Ue]: 690 V "AC" "50/60 Hz" gemäß IEC 60947-2
- Konventioneller thermischer Strom in Luft [Ith]: 65A gemäß IEC 60947-4-1
- Bemessungs-Stoßspannung [Uimp]: 6 kV nach IEC 60947-2
- Magnetischer Auslösestrom: 910A
- Energiedissipation pro Pol: 8W
- Anzahl der Pole: 3
- Netztyp: 'AC
- Gebrauchskategorie: AC-3 gemäß IEC 60947-4-1
- Netzfrequenz: "50/60 Hz" gemäß IEC 60947-4-1
204,76 €
Verfügbare Artikel: 5
Häufig zusammengekauft
GV3P65 ist ein Schneider Electric TeSys GV-Motorschutzschalter. Er bietet thermisch-magnetischen Schutz von 30 kW-Motoren bei 400 V und ein hohes Ausschaltvermögen Icu 50 kA. Start-Stopp-Steuerung durch Drehbetrieb garantiert für 50.000 Zyklen AC-3 415V. GV3P65 ist ein Schneider Electric TeSys GV-Motorschutzschalter, der für 30 kW 400 V-Motoranwendungen ausgelegt ist. Er erfüllt den thermisch-magnetischen Schutz mit einem thermischen Regelbereich von 48-65 A, einer magnetischen Auslösung von 14 xIn und einem hohen Ausschaltvermögen Icu 50 kA bei 400 V. Start-Stopp-Steuerung über Drehbetätigung garantiert für 50.000 Zyklen AC-3 415V. Es ist weltweit erhältlich, nach verschiedenen Normen zertifiziert (IEC, UL, CSA, CCC, EAC, für den Einsatz in maritimen Umgebungen) und erfüllt die Anforderungen von Green Premium (RoHS/REACH).
Stärken:
- Kompletter Motorschutz in einem Gerät: Kurzschluss, Überlast, Abschaltung
- In Kombination mit einem TeSys-Schütz bietet es eine komplette Lösung für den Motorstart Typ 1 oder 2
- Kompakt, 55 mm breit, für DIN-Schiene und Schalttafeleinbau
- Handsteuerung mit Drehbetätigung für Start / Stop, abschließbar
- Hilfskontakte können auf der Vorderseite oder an der Seite für Status- und Auslösesignale montiert werden
- Umweltfreundliche Produktleistung
Weitere Merkmale:
- Art der Steuerung: Drehbetrieb
- Nennstrom [In]: 65A
- Mechanische Lebensdauer 50000 Zyklen
- Elektrische Lebensdauer 50000 Zyklen für AC-3 bei 415 V In
- Bemessungsbetrieb: Dauerbetrieb gemäß IEC 60947-4-1
- Phasenausfall-Empfindlichkeit: Ja gemäß IEC 60947-4-1
- Freischaltbarkeit: Ja gemäß IEC 60947-1
- Klimaversiegelung: entspricht IACS E10
- IP-Schutzart: IP20 gemäß IEC 60529
- Lagertemperatur: -40/+80 °C
- Feuerbeständigkeit: 960 °C gemäß IEC 60695-2-1
- Betriebshöhe: 3000 m
- Betriebsumgebungstemperatur: -20/+60 °C
Motorleistung in kW
- 55 kW bei 690V "AC" "50/60 Hz".
- 45 kW bei 500V 'AC' '50/60 Hz
- 30 kW bei 400/415V 'AC' '50/60 Hz
Unterbrechungskapazität
- 100 kA Icu gemäß IEC 60947-2 bei 230/240V "AC" "50/60 Hz".
- 50 kA IEC 60947-2 IEC 60947-2 bei 440 V "AC" "50/60 Hz" Nennleistung
- 6 kA IEC 60947-2 IEC 60947-2 bei 690V "AC" "50/60 Hz" Icu
- 50 kA IEC 60947-2 IEC 60947-2 ac 400/415V "AC" "50/60 Hz" konform Icu
- 12 kA IEC 60947-2 IEC 60947-2 bei 500 V "AC" "50/60 Hz" Bemessungsbetriebsunterbrechungsleistung
Bemessungsbetriebsunterbrechungskapazität [Ics]
- 100 % nach IEC 60947-2 bei 230/240 V "AC" "50/60 Hz".
- 100 % nach IEC 60947-2 bei 440 V "AC" "50/60 Hz".
- 100 Prozent nach IEC 60947-2 bei 400/415 V "AC" "50/60 Hz
- 50 % nach IEC 60947-2 bei 500 V "AC" "50/60 Hz
- 50 % gemäß IEC 60947-2 bei 690 V "AC" "50/60 Hz".
Referenznormen
- EN/IEC 60947-2
- EN/IEC 60947-4-1
- UL 60947-4-1
- CSA C22.2 Nr. 60947-4-1
Abmessungen, Farbe und Gewicht
- Höhe 132 mm
- Breite 55 mm
- Tiefe 136 mm
- Gewicht 0,96 kg
- Farbe: dunkelgrau
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Spannung: 690V
- Pole: 3P
- Schutzart: IP20
- Ampere: 65A
