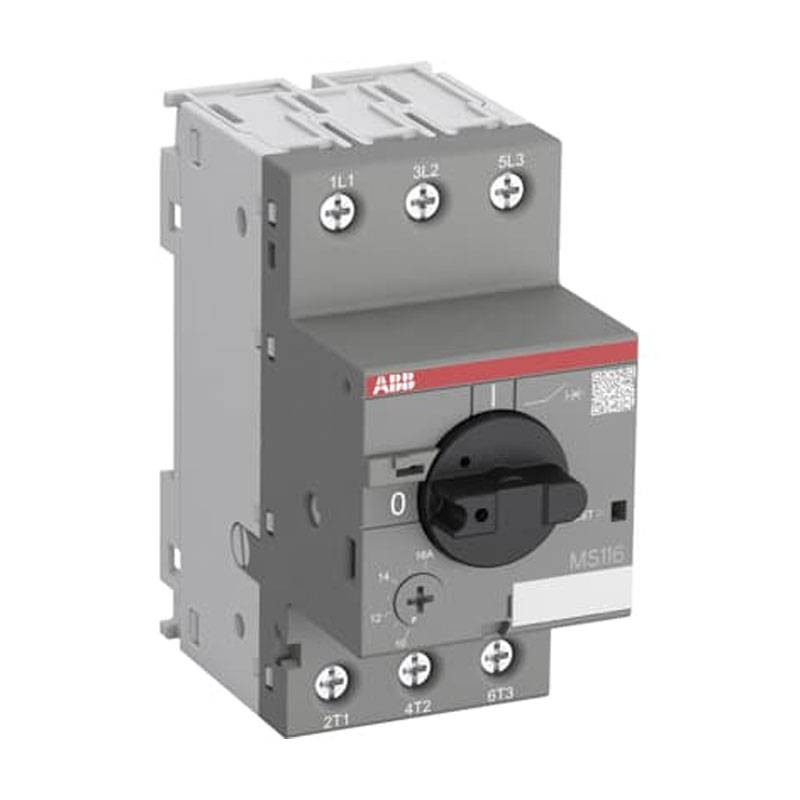

Abb Motorschutzschalter MS116 0,63-1,00A EP 085 3
ABB EP 085 3
4013614320286
Der Motorschutzschalter Abb MS116 0,63-1,00A ist ein kompaktes, 45 mm breites Gerät mit einem Nennbetriebsstrom von Ie = 1,0 A.
Das Gerät dient zum manuellen Ein- und Ausschalten von Motoren und schützt diese zuverlässig vor Kurzschlüssen, Überlast und Phasenfehlern, ohne dass eine Sicherung erforderlich ist.
61,18 €
Verfügbare Artikel: 23
Motorschutzschalter sind Schutzeinrichtungen für den Hauptstromkreis, die Steuerung und Motorschutz in einem Gerät vereinen.
Der manuelle Motorschutzschalter bietet ein Nennkurzschlussausschaltvermögen Ics = 50 kA bei 400 V AC und Auslöseklasse 10 A.
Weitere Merkmale sind die integrierte Trennfunktion, Temperaturkompensation, Freiauslösemechanismus und ein Drehgriff mit deutlicher Anzeige der Schalterstellung.
Der manuelle Motorstarter ist für dreiphasige und einphasige Anwendungen geeignet.
Als Zubehör sind Hilfskontakte, Meldekontakte, Unterspannungsauslöser, Arbeitsstromauslöser, Drehstromschienen, Einspeiseblöcke und Sperreinrichtungen zum Schutz vor unbefugten Änderungen erhältlich.
Der Motorschutz wird auf dem Versorgungskabel des Motors installiert. Wenn der Motor aufgrund einer mechanischen Einwirkung oder (in Drehstromsystemen) aufgrund des Ausfalls einer Phase blockiert wird, erkennt er eine übermäßige Absorption und unterbricht automatisch die Stromzufuhr, um die Unversehrtheit des Motors zu gewährleisten.
Merkmale:
- Netto-Produktbreite: 45 Millimeter
- Nettohöhe des Produkts: 90 Millimeter
- Netto-Produkttiefe/-Länge: 85,6 Millimeter
- Nettogewicht des Produkts: 0,225 kg
- Nenn-Kurzschlussausschaltvermögen (I cs ): (230 V AC) 50 kA - (400 V AC) 50 kA - (440 V AC) 50 kA - (500 V AC) 30 kA - (690 V AC) 30 kA
- Maximales Bemessungskurzschlussausschaltvermögen (I ku ): (230 V AC) 100 kA - (400 V AC) 100 kA - (440 V AC) 100 kA - (500 V AC) 100 kA - (690 V AC) 100 kA
- Einstellung des momentanen Nennkurzschlussstroms (I i ): 12,5 A
- Einstellbereich: 0,63 ... 1,0 A
- Bemessungsbetriebsleistung AC-3 (P e ): (400 V) Dreiphasig 0,25 kW
- Bemessungsbetriebsleistung AC-3e (P e ): (400 V) Dreiphasig 0,25 kW
- Bemessungsbetriebsspannung: Hauptstromkreis 690 V AC
- Bemessungsbetriebsstrom (I e ): 1 UN
- Bemessungsbetriebsstrom AC-3 (I e ): 1 UN
- Bemessungsbetriebsstrom AC-3e (I e ): 1 UN
- Nennfrequenz (f): Hauptstromkreis 50 Hz
- Hauptstromkreis 60 Hz
- Bemessungs-Stoßspannung (U imp ) Hauptstromkreis 6 kV
- Bemessungsisolationsspannung (U i ): 690 Volt
- Verlustleistung: bei Nennbetriebsbedingungen pro Pol 0,6 ... 1,6 W
- Anzahl der Pole: 3
- Konventioneller thermischer Strom in freier Luft (I th ): Hauptstromkreis 1 A
- Schutzart: Gehäuse IP20
- Hauptstromkreisklemmen IP10
- Verschmutzungsgrad: 3
- Elektrische Lebensdauer: 100000 Zyklen
- Mechanische Lebensdauer: 100000 Zyklen
- Klemmenart: Schraubklemmen
- Anschlusskapazität des Hauptstromkreises: Flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm² - Flexibel mit isolierter Aderendhülse 1/2x 0,75 ... 2,5 mm² - Flexibel 1/2x 0,75 ... 2,5 mm² - Starr 1/2x 1 ... 4 mm² - Starr
- Anzugsdrehmoment: Hauptstromkreis 0,8 ... 1,2 N-m
- Abisolierlänge: Hauptstromkreis 9 mm
- Empfohlener Schraubendreher: Pozidriv 2
- Einbaulage: beliebig 1 ... 6.
Es gibt noch keine Bewertung
Technische Daten
- Art: Motorschutz
- Module: 2.5
- Pole: 3P
- Ausschaltstrom: 100KA
- Ampere: 0.63-1A
