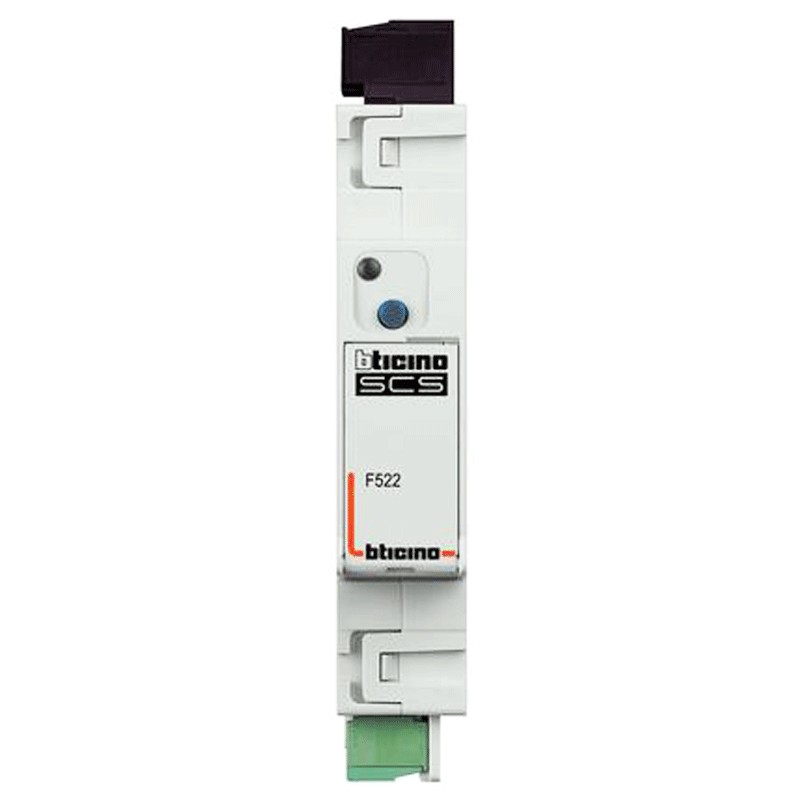

Das Gerät ist ein Sensor-Aktor mit 1 bistabilen Relais mit Nulldurchgangsfunktion, der für Laststeuerungs- und/oder Automatisierungsfunktionen vorgesehen ist.

Im Laststeuerungsmodus: Der Aktor erhält eine Priorität, die die Reihenfolge der Abschaltung angibt, der die Laststeuerungseinheit F521 folgen wird (z. B.: Priorität 1 ist die erste Last, die deaktiviert wird, wenn der Schwellenwert überschritten wird). Der Aktor verfügt über einen internen Stromsensor zur Messung des Verbrauchs der gesteuerten Last, so dass die Benutzerschnittstellen den momentanen Verbrauch und zwei kumulierte Verbräuche anzeigen können, die vom Benutzer jederzeit zurückgesetzt werden können. Das Gerät misst auch den Differenzstrom, so dass die Diagnose auf den Benutzeroberflächen angezeigt werden kann (diese Funktion ist nur verfügbar, wenn der optionale externe Ringkernwandler 3523 an den Stellantrieb angeschlossen wird). Mit Hilfe der Zwangstaste ist es möglich, die Last nach einer Abschaltung des Steuergeräts für 4 Stunden wieder zu aktivieren.

Im Automatisierungsmodus kann der Stellantrieb folgende Funktionen ausführen: alle Betriebsarten, die an den Steuergeräten konfiguriert werden können, mit Ausnahme derjenigen, die den Einsatz von zwei verriegelten Relais (Rollläden) erfordern.

Diefolgenden Regeln werden im gemischten Laststeuerungs- und Automatisierungsmodus befolgt: Die lokale Taste hat die Funktion der Verwaltung der Laststeuerung (Kraft/Ende Kraft) - wenn die Last AKTIVIERT oder GEZWUNGEN ist, folgt der Relaisstatus den Befehlen des Automatisierungssystems. - Wenn die Last von der zentralen Laststeuerungseinheit AUSGESCHALTET wird, folgt der Status des Relais nicht den Befehlen des Automatisierungssystems, sondern kann nur durch einen Befehl, EINSCHALTUNG oder ZWANG, von der Verwaltungsfunktion der Laststeuerung wieder eingeschaltet werden. Während der Sperrung behält der Antrieb die von den Automatisierungsbefehlen angeforderten Zustände in seinem Speicher, und bei der WIEDERHERSTELLUNG wird das Relais in den vom letzten Automatisierungsbefehl vorgesehenen Zustand versetzt. Diese Funktion ist für Anwendungen gedacht, bei denen die Funktion Laststeuerung implementiert ist und eine stündliche Programmierung der Lasten durch Automatisierungsbefehle erforderlich ist. Wenn das Relais während der DISABLED-Phase aufgrund der Programmierung ausgeschaltet wird, bleibt es auch nach der Reaktivierung ausgeschaltet. Das bistabile Relais ermöglicht die Aufrechterhaltung des Lastzustands auch bei einem Stromausfall auf dem SCS-Bus (und anschließendem Gerätereset).

Merkmale:

• Serie Bticino
• Betriebsstromversorgung mit SCS BUS: 18 - 27 Vdc
• Absorption: 30 mA max
• Messbereich: 200 mA - 16 A
• Betriebstemperatur: 0 - 40 °C
• Leistung/Absorption der gesteuerten Lasten Glüh- und Halogenlampen 10 A / 2300 W LED- und Kompaktleuchtstofflampen 500 W / Max 10 Lampen Lineare Leuchtstofflampen und elektronische Transformatoren 4 A / 920 W Ferromagnetische Transformatoren 4 A cosφ 0,5 / 920 VA
