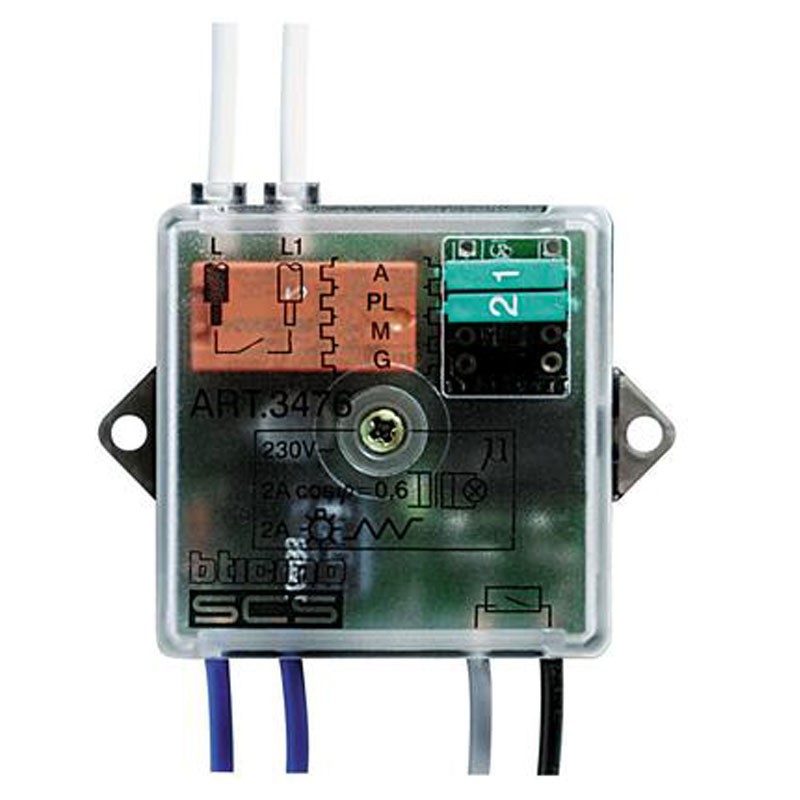

Das Gerät zeichnet sich durch seine geringe Größe aus und kann in Unterputzdosen, Abzweigdosen, Kästen und Kanälen eingesetzt werden. Besonders vorteilhaft ist die Verwendung in einer rückwärtigen Position, bei der der Artikel am Boden der Unterputzdose, hinter abgesenkten Automatisierungsgeräten oder hinter herkömmlichen Geräten (Tastern, Schaltern usw.) angebracht wird. Dieser Aktor/Befehl akzeptiert einen herkömmlichen Drucktaster mit Schließer als Eingang. Das Befehls-/Betätigungsgerät hat einen Buseingang über die blauen Kabel, einen Eingang zum Anschluss des externen Tasters über die grauen und schwarzen Kabel und einen Relaiskontakt zur Laststeuerung über die beiden weißen Kabel.

Konfiguration:

Wenn das Gerät in einem MyHOME-System installiert ist, kann es auf zwei Arten konfiguriert werden:

• PHYSISCHE KONFIGURATION, indem die Konfiguratoren in die entsprechenden Steckplätze eingesetzt werden.
• Konfiguration über die MyHOME Suite-Software, die von www.homesystems-legrandgroup.com heruntergeladen werden kann; dieser Modus hat den Vorteil, dass er viel mehr Optionen bietet als die physische Konfiguration. Eine Liste der Modi und ihrer Bedeutungen finden Sie in den Hinweisen auf dieser Seite und im Abschnitt "Glossar" des MyHOME-Design- und Installationshandbuchs.



HINWEIS: Der MyHOME-Server konfiguriert automatisch 1 Kanal für dieses Gerät.

Spezifikationen:

• Spannung 27Vdc
• Stromaufnahme 13mA
• Kontaktart 1
• IT-Serie MyHome
