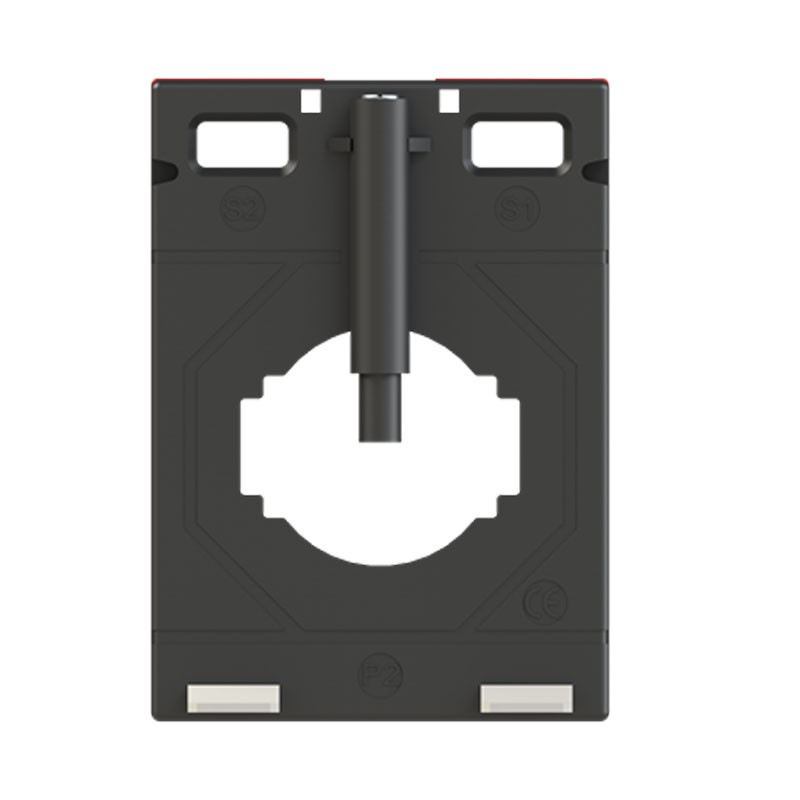

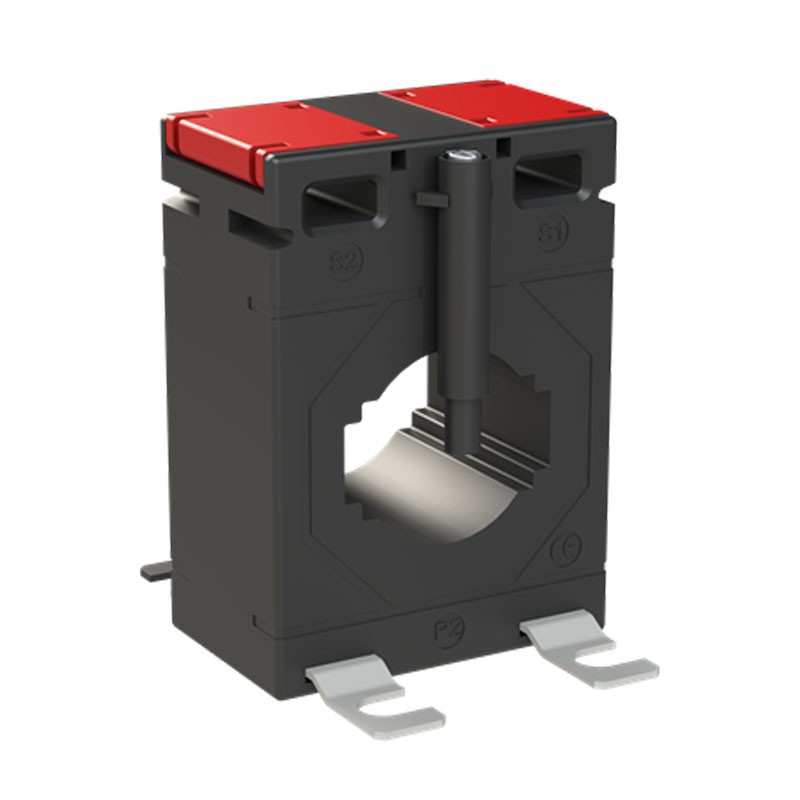

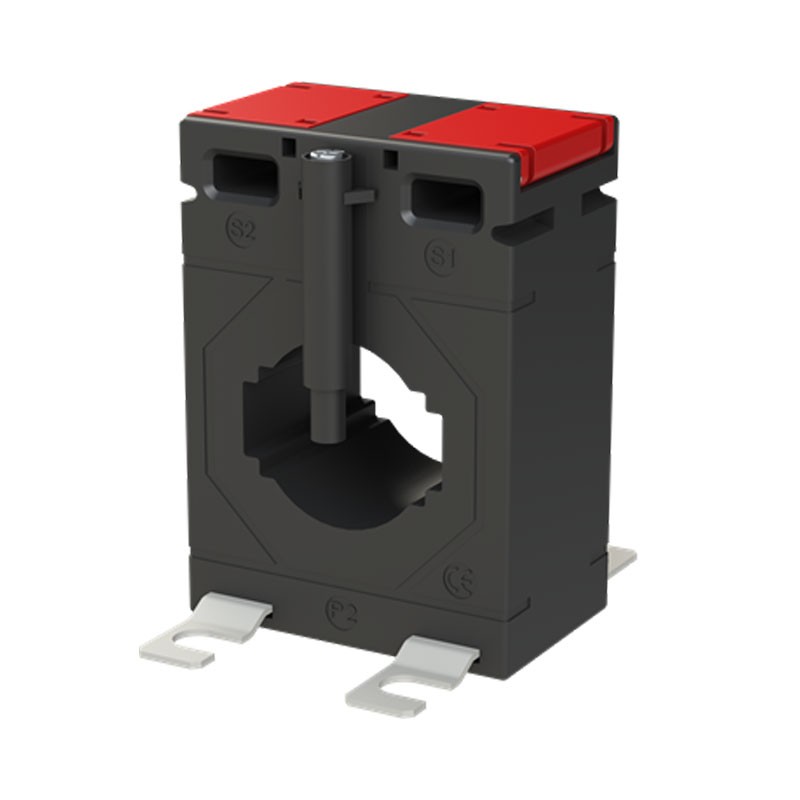

Trasformatore amperometrico Abb CT1M-3 400 400A/5A CT3400
ABB CT3400
8012542803256
Trasformatore amperometrico di corrente Abb serie CT1M-3 400A/5A, conforme IEC 61869-2, ideale per la misurazione indiretta delle correnti nei quadri elettrici:
-
Rapporto di trasformazione: 400 Ampere / 5 Ampere
-
Conformità normativa IEC 61869-2
-
Classe di precisione: ±0,5%
-
Fattore di sicurezza: FS 5
-
Utilizzabile con cavo o barra orizzontale
-
Grado di protezione IP20
-
Frequenza nominale: 50/60 Hz
-
Sezione cavo max: 26 mm
-
Numero ingressi primari: 1
-
Dimensioni in mm (LXHXP) 50x70x31
35,90 €
Articoli disponibili: 15
: 3
Pagabile anche in 3 rate senza interessi da:
11,97€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Trasformatore amperometrico Abb CT1M-3, misurazione affidabile delle correnti di rete
Il trasformatore amperometrico ABB CT1M-3 400/5A è progettato per la trasformazione delle correnti primarie elevate in correnti secondarie standard da 5 Ampere, consentendo la misurazione indiretta dei principali parametri elettrici della rete tramite strumenti di misura, contatori e sistemi di monitoraggio.
Fa parte della gamma CT1M, una linea di trasformatori di corrente sviluppata per garantire precisione, sicurezza e affidabilità nelle applicazioni industriali e terziarie.
Conformità normativa e precisione
Il dispositivo è conforme alla norma IEC 61869-2, riferimento internazionale per i trasformatori di corrente di misura.
La classe di precisione ±0,5% assicura misurazioni accurate e stabili nel tempo, mentre la funzione limite di corrente FS 5 protegge gli strumenti collegati in caso di sovracorrente, migliorando la sicurezza dell’impianto.
Versatilità di installazione
Il trasformatore CT1M-3 è adatto all’uso con cavo o barra orizzontale, rendendolo estremamente flessibile per l’installazione nei quadri elettrici di distribuzione. Supporta sezioni di cavo fino a 26 mm e barre con sezione nominale 30×10 mm o 25×15 mm, coprendo la maggior parte delle applicazioni standard.
Design compatto per quadri elettrici
Le dimensioni ridotte consentono una facile integrazione anche in spazi contenuti. Il grado di protezione IP20 lo rende idoneo per installazioni all’interno di quadri elettrici protetti.
Applicazioni tipiche:
-
TV e Smart TV
-
Monitor e proiettori
-
Decoder, lettori Blu-ray e media player
-
Quadri elettrici di distribuzione
| DATI GENERALI | |
|---|---|
| Prodotto | Trasformatore amperometrico ABB serie CT1M-3 400 |
| Modello | 400 Ampere / 5 Ampere |
| Codice | CT3400 |
| Normativa di riferimento | IEC 61869-2 |
| Funzione | Trasformazione corrente primaria in corrente secondaria 5 A per misurazioni indirette |
| DATI TECNICI | |
| Uso cavo | Cavo e barra orizzontale |
| Corrente primaria nominale (Ipn) | 400 Ampere |
| Corrente secondaria nominale (Isn) | 5 Ampere |
| Funzione limite corrente | FS 5 |
| Precisione | ±0,5% |
| Numero di ingressi | Primaria 1 |
| Sezione cavo | 26 mm |
| Sezione nominale | 30 × 10 mm / 25 × 15 mm |
| Frequenza nominale (f) | 50 … 60 Hz |
| Grado di protezione | IP20 |
| DIMENSIONI | |
| Larghezza | 50 mm |
| Altezza | 70 mm |
| Profondità | 31 mm |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Trasformatori Toroidali
- Sezione: 26mm
- Ampere: 400A
