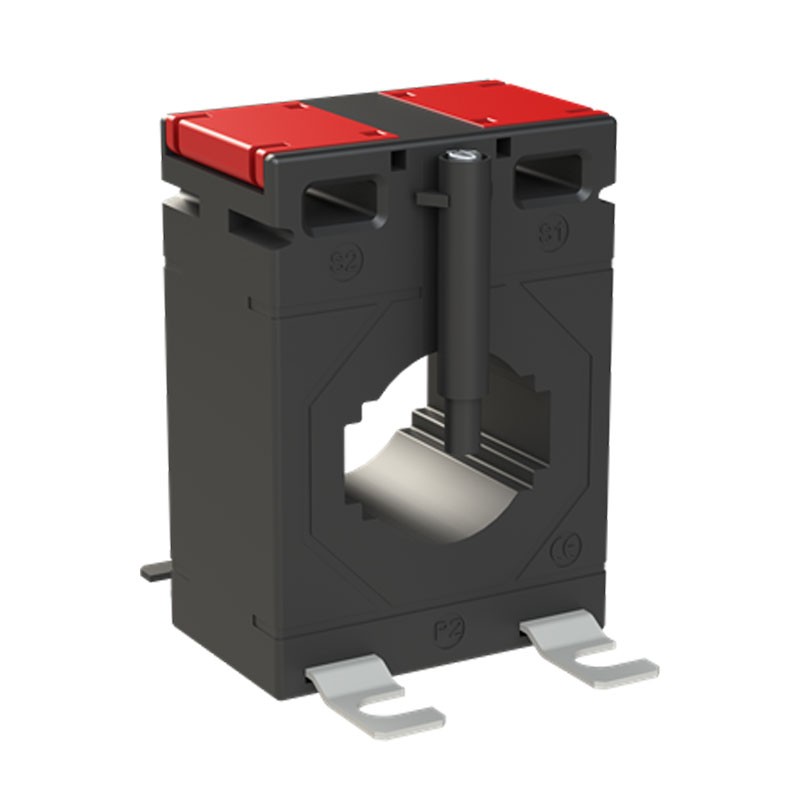

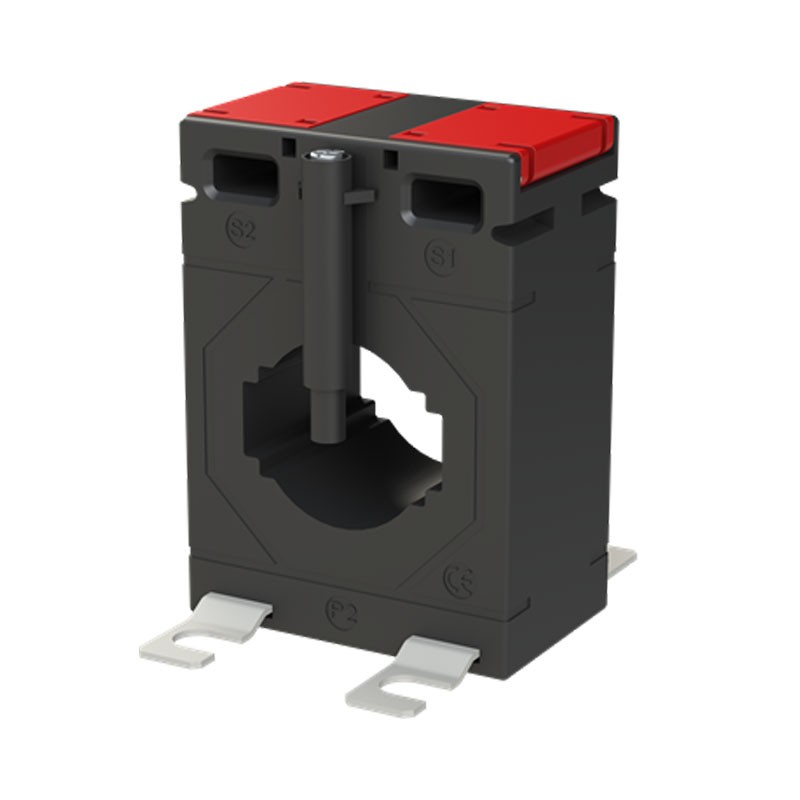

Trasformatore amperometrico Abb CT1M-3 600 600A/5A
ABB CT3600
8012542803454
Trasformatore amperometrico di corrente ABB CT1M-3 600 600A/5A, ideale per misure indirette affidabili nei quadri elettrici:
-
Rapporto 600 Ampere / 5 Ampere per misurazioni indirette
-
Conforme alla norma IEC 61869-2
-
Classe di precisione ±0,5%
-
Fattore di sicurezza FS 5 (limitazione corrente)
-
Installazione su cavo o barra orizzontale
-
Struttura compatta, grado di protezione IP20
-
Adatto a reti di frequenza 50–60 Hz
-
Installazione: Cavo o barra orizzontale
-
Sezione cavo max: diametro 26 mm
-
Dimensioni (L×H×P): 50 × 70 × 31 mm
43,09 €
Articoli disponibili: 12
: 3
Pagabile anche in 3 rate senza interessi da:
14,36€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Trasformatore amperometrico Abb CT1M-3, misurazione indiretta precisa e sicura
Il trasformatore amperometrico di corrente ABB CT1M-3 600 è progettato per trasformare correnti primarie elevate in una corrente secondaria standardizzata 5 A, consentendo la misurazione indiretta dei parametri elettrici della rete tramite strumenti analogici e digitali. È un componente fondamentale nei quadri di distribuzione e negli impianti industriali dove è necessario monitorare correnti elevate in modo sicuro e preciso.
Grazie alla conformità alla IEC 61869-2, il dispositivo garantisce prestazioni affidabili e rispondenza agli standard internazionali di misura.
Struttura robusta e ampia compatibilità di installazione

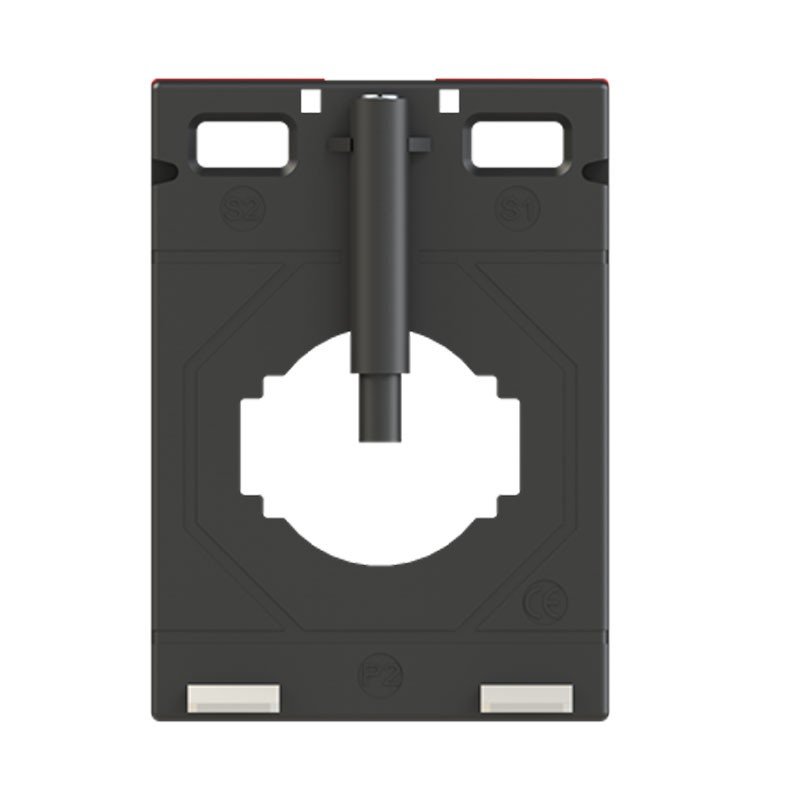

Il modello CT1M è disponibile con primario passante, dotato di foro per l’inserimento del cavo o della barra che costituisce il primario. Questa configurazione consente un’installazione semplice e flessibile, adattandosi a diverse esigenze impiantistiche.
Il trasformatore è compatibile con cavi fino a 26 mm di sezione e con barre nominali 30×10 mm o 25×15 mm, rendendolo adatto a numerose applicazioni in ambito industriale e nel terziario.
Affidabilità nel tempo e sicurezza di esercizio
Il fattore di sicurezza FS 5 limita la corrente secondaria in caso di sovracorrenti, proteggendo gli strumenti di misura collegati. La precisione ±0,5% assicura letture affidabili, mentre il grado di protezione IP20 rende il TA adatto all’installazione all’interno di quadri elettrici protetti.
Le dimensioni compatte e il peso contenuto facilitano l’integrazione anche in spazi ridotti.
| DATI TECNICI | |
|---|---|
| Utilizzo del cavo | Cavo e barra orizzontale |
| Corrente primaria nominale (Ipn) | 600 A |
| Corrente secondaria nominale (Isn) | 5 A |
| Funzione di limitazione della corrente | FS 5 |
| Precisione | ±0,5% |
| Numero di ingressi | Primaria 1 |
| Sezione trasversale del cavo | 26 mm |
| Sezione trasversale nominale | 30 × 10 mm / 25 × 15 mm |
| Frequenza nominale | 50…60 Hz |
| Grado di protezione | IP20 |
| DIMENSIONI E PESO | |
| Larghezza netta | 50 mm |
| Altezza netta | 70 mm |
| Profondità / lunghezza netta | 31 mm |
| Peso netto | 350 g |
Non ci sono recensioni
Scheda tecnica
- Tipologia: Trasformatori Toroidali
- Sezione: 30mm
- Ampere: 600A
