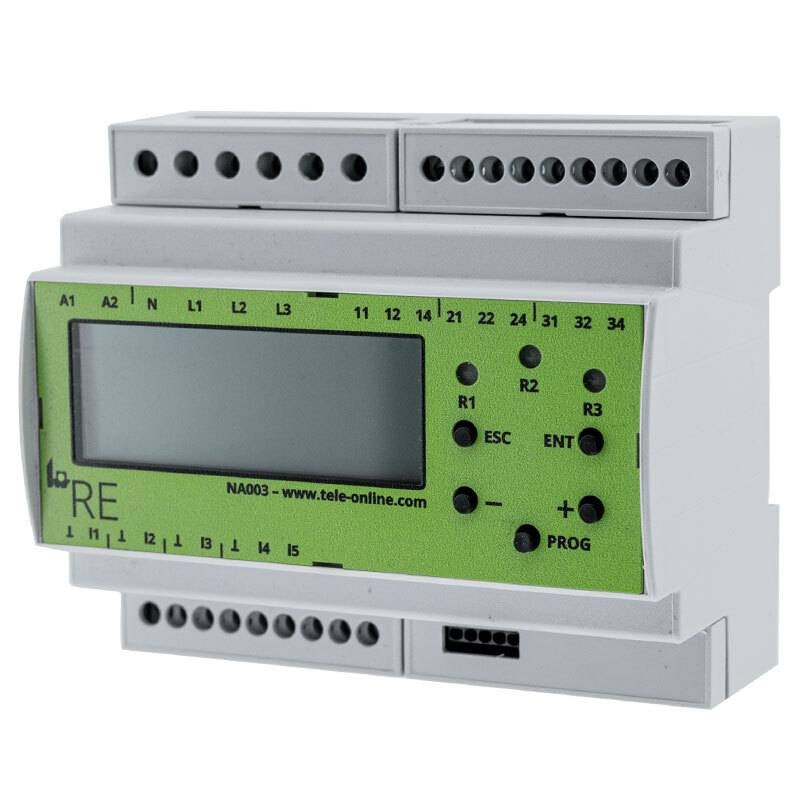

Relè interfaccia AEG per fotovoltaico 24 Vdc 230 Vca NA003
AEG NA003
9008662017184
Relè di interfaccia AEG per impianti fotovoltaici secondo CEI 0-21 con le seguenti caratteristiche:
- Tensione di alimentazione: 110-230Vac o 24Vdc
- Tensione di misura: 230/400 Vac
- Tensione di isolamento: 4kV
- Potenza dissipata: 4W
- Contatti di uscita: 250Vac 5A
- Portata ingressi: 24Vdc/5mA
- Grado di protezione: IP40
538,11 €
Articoli disponibili: 15
: 3
Pagabile anche in 3 rate senza interessi da:
179,37€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Il Relè di interfaccia NA003 è conforme alla norma CEI 0-21 per la connessione di impianti di generazione in BT, ed è obbligatorio per gli impianti con potenza maggiore di 11,08 kW.
Il relè interfaccia per applicazioni fotovoltaiche effettua il controllo permanente della tensione e della frequenza di rete, intervenendo in caso di malfunzionamento della stessa. Il relè NA003 è Modulare ed è adatto al collegamento su impianti trifase, trifase + N a 400V e anche monofase a 230V, con tensione ausiliaria di alimentazione sia a 230Vac che a 24Vdc.
La funzione di sgancio viene realizzata tramite un contatto a potenziale libero che viene normalmente collegato ad un contattore o ad una bobina di minima tensione. Il relè effettua anche il controllo dello stato del dispositivo di interfaccia (contattore o interruttore) e aziona il secondo contato di uscita per l'apertura di rincalzo.
La programmazione del relè interfaccia per applicazioni fotovoltaiche risulta semplice tramite il display posto sul fronte dell'apparecchio. I relè escono comunque con la programmazione di fabbrica secondo le soglie CEI 0-21.
Funzioni del relè interfaccia per applicazioni fotovoltaiche:
- Controllo frequenza nella fase L1
- Controllo tensione trifase (con senza neutro) o monofase
- Verifica media mobile della tensione nei 10 minuti
- Memoria non volatile per memorizzazione guasti
- Protezione attraverso password
- Selezionabile per funzionamento in modalità transitoria (funzionamento predefinito) e modalità definitiva selezionabile attraverso parametri del display
Caratteristiche generali:
- Messa in servizio semplificata da configurazioni predefinite per norme e direttive locali, con parametri in larga misura configurabili
- Ampie gamme di tensioni e frequenze nominali, tensione nominale configurabile
- Open Setup supplementare che consente una parametrizzazione libera praticamente illimitata sul posto
- Sicurezza contro singoli errori
- Autoverifica ciclica
- Sorveglianza degli interruttori di accoppiamento collegati
- Apertura remota
- Rilevamento rete separata (RoCoF, PShift, tensione conduttore esterno)
- Possibilità di aggiornare il software sul posto
- Possibilità di aggiungere un'interfaccia di comunicazione
- Funzione di test con rilevamento del tempo di apertura
- Sorveglianza di reti monofase e trifase per reti a bassa e media tensione
- Memoria degli errori con marcatura oraria (50 elementi)
- Protezione mediante password e possibilità di piombatura
- Soglie di apertura e tempi di inserimento casuali per generatori di energia non regolabili (ad es. centrali termoelettriche a blocco)
Circuito di alimentazione:
- Morsetti: A1 (L o +) - A2 (N o -)
- Tensione di alimentazione CC: 24 V - CA: 110 - 230 V
- Tolleranza della tensione di alimentazione: CC: ± 10% - CA: ± 30%
- Consumo nominale max. 1,25 W / 4 VA @ 230 V CA
- Frequenza nominale: 50 / 60 Hz
- Tolleranza della frequenza nominale: 48 - 63 Hz
- Tempo di ritorno in attesa: 6 secondi + ritardo di inserzione impostato
- Tensione di diseccitazione: 7 V
- Categoria di sovratensione: III
- Tensione a impulsi nominale: 6 kV
Circuito di uscita:
- Morsetti: 11-12-14 - 21-22-24 - 31-32-34
- Quantità e tipo di contatti: 3 contatti di commutazione
- Materiale dei contatti: AgNi
- Portata: 5 A/250 V CA
- Categoria di sovratensione: III
- Tensione a impulsi nominale: 4 kV
Non ci sono recensioni
Scheda tecnica
- Tipologia: Relè di protezione
