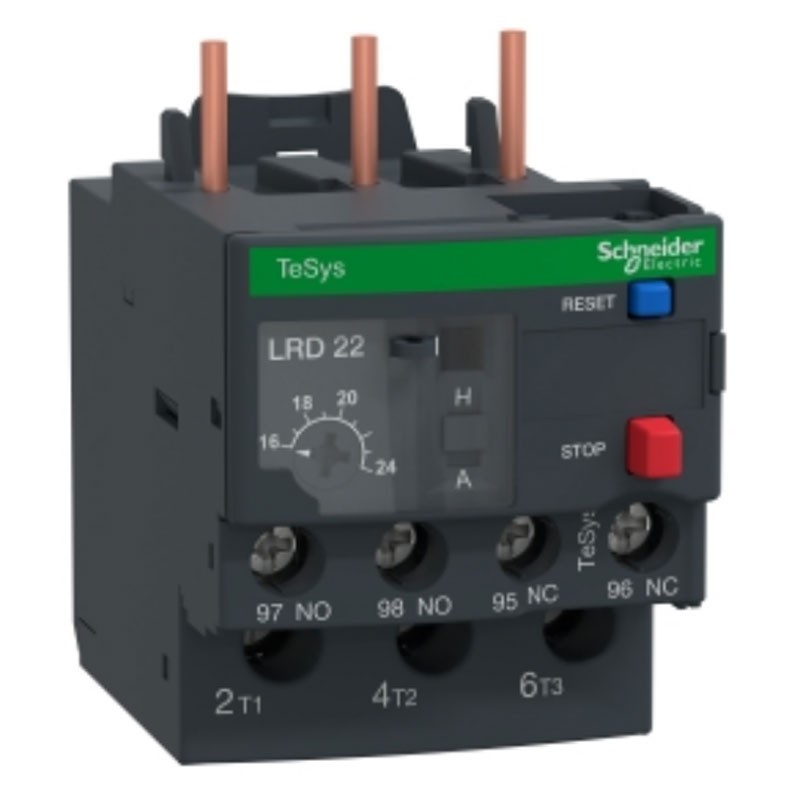

LRD22 è un relè di sovraccarico termico TeSys LRD di Schneider Electric per il montaggio diretto sui contattori TeSys D.

Con un campo di regolazione termica compreso tra 16-24 A, una classe di intervento 10 e il rilevamento dello squilibrio di fase, protegge i motori 11 kW a 400V. È composto da pulsanti di test & reset manuali, reset automatico, contatto ausiliario di sgancio e indicatore meccanico. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH).

Vantaggi:

• Relè di protezione termica, di tipo bimetallico, con protezione da squilibrio di fase (differenziale)
• Montaggio diretto sui morsetti inferiori di un contattore TeSys LC1D09-D38 per formare uno starter compatto
• Leggero e compatto, 45 mm di larghezza
• Compensazione della temperatura per una buona precisione della protezione
• Controllo manuale con pulsanti di test & reset, selettore reset manuale/automatico
• Prestazioni del prodotto a favore dell'ambiente




Altre caratteristiche:

• Calibro del fusibile associato: 4 A gG per circuito segnalazione - 4 A BS per circuito segnalazione
• Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV
• Sensibilità mancanza di fase: Corrente di sgancio 130 % di Ir su due fasi, l'ultima a 0
• Tipo di comando: rosso pulsante: arresto, blu pulsante: reset
• Compensazione temperatura: -20…60 °C
• Tenuta climatica: Conforme a IACS E10
• Grado di protezione IP20 conforme a IEC 60529
• Temperatura ambiente di funzionamento: -20…60 °C senza riduzione conforme a IEC 60947-4-1
• Temperatura di stoccaggio: -60/+70 °C
• Tenuta al fuoco: V1 conforme a UL 94



Tensione nominale di isolamento [Ui]:

• Circuito di potenza: 600 V conforme a CSA
• Circuito di potenza: 600 V conforme a UL
• Circuito di potenza: 690 V conforme a IEC 60947-4-1



Supporto di montaggio:

• Piastra, con accessori specifici
• Rail, con accessori specifici
• Sotto il contattore



Corrente ammessa:

• 1,5A a 240 V AC-15 per circuito segnalazione
• 0,1A a 250 V DC-13 per circuito segnalazione



Connessioni – morsetti:

• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile senza terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² flessibile con terminazione cavo
• Circuito di controllo: morsetti di fissaggio a vite 2 cavi 1…2,5 mm² solido
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² flessibile senza terminazione cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1…6 mm² flessibile con terminazione cavo
• Circuito di potenza: morsetti di fissaggio a vite 1 cavi 1,5…10 mm² solido



Coppia di serraggio:

• Circuito di controllo: 1,7 Nm - su morsetti di fissaggio a vite
• Circuito di potenza: 2,5 Nm - su morsetti di fissaggio a vite



Robustezza meccanica:

• Vibrazioni: 6 Gn conforme a IEC 60068-2-6
• Urti: 15 Gn per 11 ms conforme a IEC 60068-2-7



Resistenza dielettrica:

• 1,89 kV a "50 Hz" conforme a IEC 60947-1



Dimensioni e peso:

• Altezza 66 mm
• larghezza 45 mm
• Profondità 70 mm
• Peso 0,124 kg
