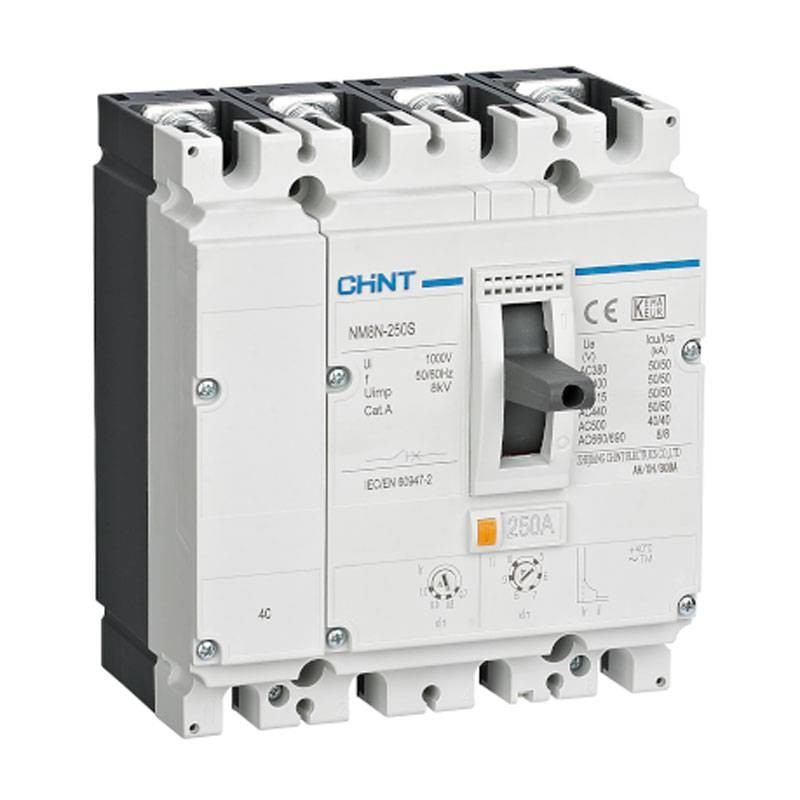

Interruttore Magnetotermico Scatolato Chint NM8N 250A 4 poli 380/415Vac 271158
CHT 271158
6941716420734
L'interruttore scatolato magnetotermico Chint NM8N 250A 4 poli (271158) protegge linee trifase+N con alto potere d'interruzione 36 kA, ideale per quadri industriali 380/415 Vac, con regolazione Ir e ingombri compatti.
-
Tipologia: interruttore scatolato magnetotermico (MCCB)
-
Norma: EN 60947-2
-
Poli: 4
-
Corrente nominale (In): 250 A
-
Tensione nominale (Vn): 380/415 Vac
-
Tensione max di esercizio (Ue): 690 Vac
-
Tensione di isolamento (Ui): 1000 Vac
-
Tensione di impulso (Uimp): 8 kV
-
Potere d'interruzione estremo (Icu): 36 kA @ 380/400/415 V
-
Potere d'interruzione di servizio (Ics): 36 kA @ 380/400/415 V
-
Regolazione corrente Ir: 0,7 1 × In
-
Categoria di utilizzazione: A
-
Tipo sganciatore: Elettromeccanico
-
Potenza dissipata: 56,4 W
-
Grado di protezione: IP00 / IP40 con copriterminali
-
Dimensioni (H×L×P): 157 × 140 × 88,7 mm
-
Taglia scatolato: Frame 22
359,90 €
Articoli disponibili: 2
: 1
Pagabile anche in 3 rate senza interessi da:
119,97€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Protezione magnetotermica professionale per quadri 380/415 Vac
Il Chint NM8N 250A 4 poli è un interruttore scatolato magnetotermico pensato per la protezione di linee e apparecchiature in impianti di distribuzione a 380/415 Vac, dove sono richieste prestazioni elevate in caso di sovraccarico e cortocircuito. La soluzione 4P permette di gestire in modo ordinato anche il neutro, caratteristica spesso richiesta in quadri industriali, terziari e infrastrutturali. In applicazioni con carichi importanti, scegliere un MCCB con potere d'interruzione adeguato significa ridurre il rischio di danni ai componenti e migliorare la continuità di servizio.
Potere d'interruzione 36 kA: sicurezza anche in reti con corto elevato
Uno dei punti di forza del modello 271158 è il valore di Icu 36 kA (potere di interruzione estremo) e Ics 36 kA (potere di servizio) alla tensione AC380/400/415V. In pratica, il dispositivo è adatto anche in impianti dove la corrente di cortocircuito disponibile può essere significativa, offrendo un livello di protezione più affidabile rispetto a soluzioni con Ics inferiore. Questo lo rende indicato per quadri generali, linee di distribuzione, alimentazioni di reparto e sottoquadri.
Regolazione Ir 0,71×In: taratura in base al carico reale
La possibilità di impostare la corrente Ir tra 0,7 e 1 × In consente di adattare l'intervento termico alle esigenze dell'impianto. È utile quando si vuole proteggere correttamente una linea dimensionata per 250A ma con assorbimenti inferiori, oppure quando si necessita di una taratura coerente con selettività e protezione dei cavi. La regolazione aiuta a ridurre scatti indesiderati e a ottimizzare la protezione in funzione del carico effettivo.
Prestazioni dielettriche e dissipazione: progettato per durare
Con Ui 1000 Vac e Uimp 8 kV, lNM8N offre buone caratteristiche di isolamento e resistenza alle sovratensioni impulsive. La tensione di esercizio massima Ue 690 Vac ne amplia la flessibilità d'impiego in contesti industriali. La potenza dissipata 56,4 W è un dato utile per valutare ventilazione e gestione termica del quadro, soprattutto in installazioni ad alta densità di componenti.
Ingombri e protezione morsetti: integrazione ordinata in quadro
Le dimensioni 157 × 140 × 88,7 mm (H×L×P) e la taglia Frame 22 facilitano integrazione in quadri dove lo spazio è prezioso. Il grado di protezione è IP00, che diventa IP40 con copri terminali: un vantaggio concreto per aumentare la sicurezza contro contatti accidentali e migliorare l'ordine del cablaggio nelle sezioni di potenza.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Interruttori Scatolati
- Tensione: 380/415VAC
- Poli: 4P
- Potere: 36KA
- Ampere: 250A
