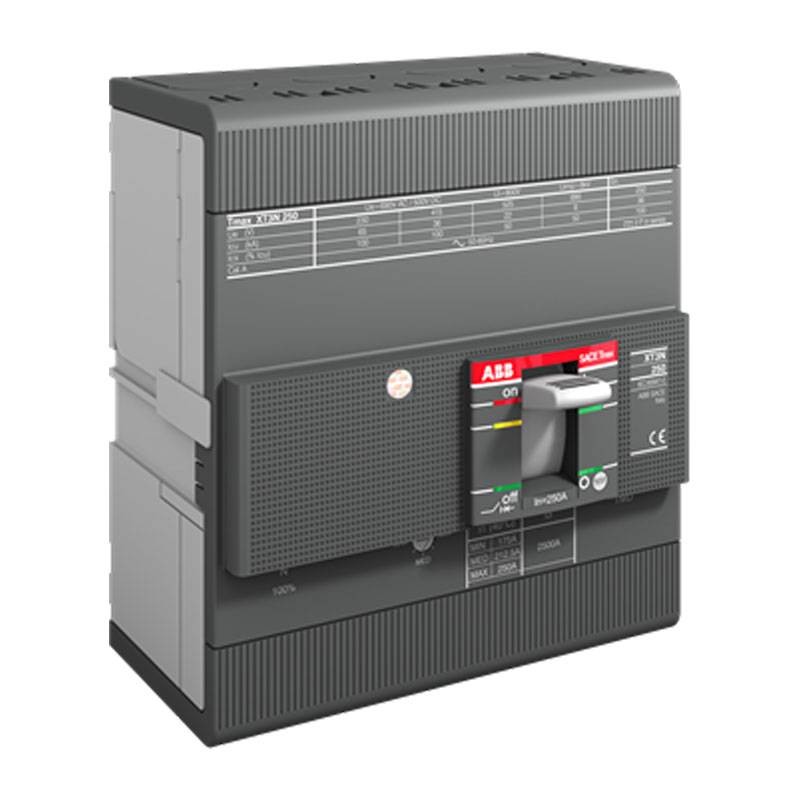

Interruttore scatolato Abb XT3N 4x200A 36kA XT3N200TMD4
ABB XT3N200TMD4
8015644019662
Interruttore scatolato Abb XT3N 4x200A 36kA fisso tetrapolare con terminali anteriori termomagnetici TMD R 200-2000A.
1.020,72 €
Articoli disponibili: 7
: 1
Pagabile anche in 3 rate senza interessi da:
340,24€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Spesso comprati insieme
Caratteristiche:
- Larghezza prodotto: 140 mm
- Altezza prodotto: 150 mm
- Profondità prodotto: 70 mm
- Peso netto prodotto: 2.1 kg
- Tipo di interruttore da associare: Distribuzione di Potenza
- Tipo principale prodotto: SACE Tmax XT
- Nome prodotto: Interruttore scatolato
- Tipo prodotto: Automatic Circuit Breaker
- Versione: F
- Sezioni dei cavi-circuito principale: Busbar 85..192 mm²
- Tipo di corrente: AC/DC
- Durata elettrica: 120 cicli orari 8000 ciclo (i)
- Durata meccanica: 240 cicli orari - 25000 ciclo (i)
- Numero di poli: 4
- Durata di apertura: CB with SOR 15 ms - CB with UVR 15 ms
- Ordine multiplo: 1 pezzo (i)
- Perdita di potenza: a Condizioni Operative Nominali per Polo 13.2 W
- Corrente nominale (In): 200 A
- Frequenza nominale (f): 50 / 60 Hz
- Tensione di tenuta ad impulso (Uimp): 8 kV
- Impostazione corrente nominale di cortocircuito istantanea (Ii): 2000 A
- Tensione nominale di isolamento (Ui): 800 V
- Tensione nominale di funzionamento: 690 V AC - 500 V DC
- Potere di cortocircuito di servizio nominale (Ics): (220 V AC) 50 kA - (230 V AC) 50 kA - (240 V AC) 50 kA - (380 V AC) 27 kA - (415 V AC) 36 kA - (440 V AC) 19 kA - (500 V AC) 15 kA - (525 V AC) 9.75 kA - (690 V AC) 3.75 kA - (250 V DC) 2 Poli in Serie 36 kA - (500 V DC) 3 Poli in Serie 50 kA
- Potere di cortocircuito estremo nominale (Icu): (220 V AC) 50 kA - (230 V AC) 50 kA - (240 V AC) 50 kA - (380 V AC) 36 kA - (415 V AC) 36 kA - (440 V AC) 36 kA - (500 V AC) 20 kA - (525 V AC) 13 kA - (690 V AC) 5 kA - (250 V DC) 2 Poli in Serie 36 kA - (500 V DC) 3 Poli in Serie 50 kA
- Corrente nominale ininterrotta (Iu): 250 A
- Tensione nominale (Ur): 690 V
- Cacciavite raccomandato: Circuito Principale M8
- Sgancio: TMD
- Tipo di sgancio: TM
- Campo di impostazione: 140...200 A
- Livello di prestazioni in cortocircuito: N
- Norme di riferimento: IEC60947-2
- Sottotipo: XT3
- Tipo di connessione morsetto: Front
- Tipo di morsetto: Bolt
- Coppia di serraggio: 8 N·m.
Non ci sono recensioni
Scheda tecnica
- Tipologia: Interruttori Scatolati
- Poli: 4P
- Potere: 36KA
- Ampere: 200A
