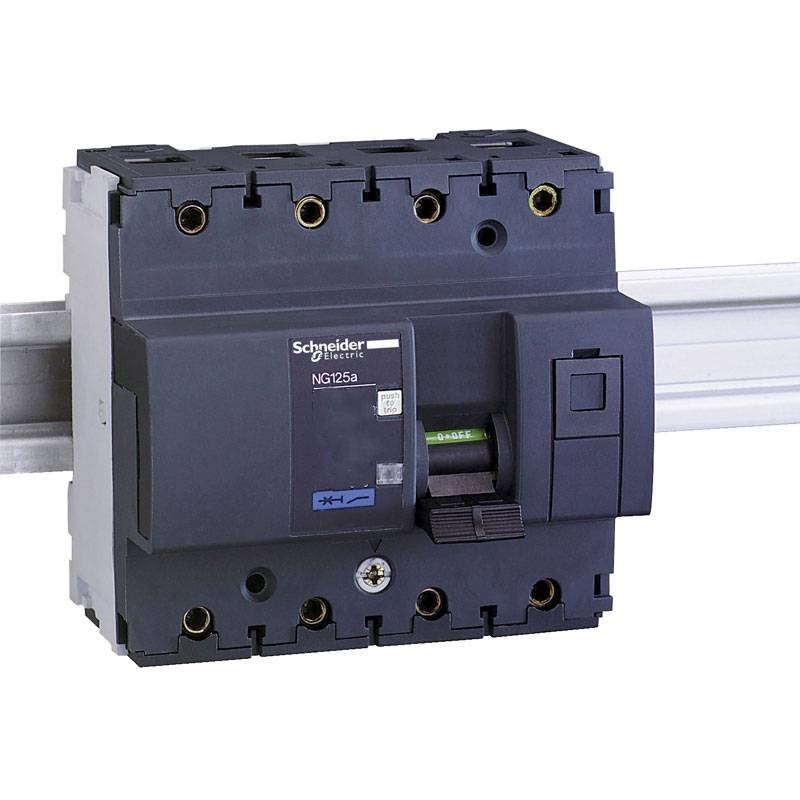

Interruttore magnetotermico Schneider 100A 4P 16kA 6M NG125a 18608
Interruttore magnetotermico Schneider NG125a con le seguenti caratteristiche:
- Numero di poli: 4P
- Numero di poli protetti: 4
- Numero moduli: 6
- Corrente nominale: 100 A a 40 °C
- Tipo di rete: CA - DC
- Tecnologia sganciatore: Magnetotermico
- Curva C
- Tensione nominale di isolamento: 690V CA 50/60 Hz
- Tensione nominale di tenuta ad impulso: 8 kV
- Grado di protezione IP: IP20
- Grado di protezione IK: IK05
Interruttore magnetotermico Schneider 100A 4P 16kA 6M NG125a 18608
iva inclusa
Acti9 NG125 è un interruttore a bassa tensione. È un interruttore 4P con 4 poli protetti e 100A di corrente nominale In e curva di intervento C. La capacità nominale di interruzione di cortocircuito arriva fino a 16 kA da 380VAC a 415VAC in conformità con la norma EN/IEC 60947-2. È conforme alle norme industriali EN/IEC 60898-1 e alle norme residenziali EN/IEC 60947-2. Questo interruttore miniaturizzato protegge i circuiti dai cortocircuiti e dalla corrente di sovraccarico.
È adatto all'isolamento nel settore industriale secondo la norma IEC/EN 60947-2. Lo scatto in caso di guasto è indicato da una spia luminosa meccanica rossa sulla parte anteriore dell'interruttore. Ha una resistenza elettrica fino a 5000 cicli e una resistenza meccanica fino a 20000 cicli. La tensione operativa Ue passa da 380VAC a 415 V AC. La tensione nominale di isolamento Ui è 690 V AC. La tensione nominale di tenuta ad impulso Uimp è 8 kV. La frequenza di impiego è di 50 Hz o 60 Hz.
È installabile su guida DIN. La sua larghezza è di 12 passi da 9 mm. Il grado di inquinamento è 3. La categoria di sovratensione è IV. Le dimensioni totali sono (H) 108 mm x (L) 103 mm x (P) 81 mm. Il peso è 0,96 kg. Secondo la norma IEC 60529, il grado di protezione è IP20 e IP40 nell'armadio. La temperatura di esercizio è compresa -30°C e 70°C. La temperatura di stoccaggio è compresa tra -40°C e 70°C.
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E largamente usato negli impianti domestici.
Un interruttore magnetotermico è un dispositivo di sicurezza in grado di interrompere automaticamente (cioè senza intervento esterno) il flusso di corrente elettrica in un circuito elettrico in caso di sovracorrente.
Caratteristiche:
- Potere di interruzione: 16 KA 8KA 20 KA
- Tensione nominale di impiego: 380/415 V CA 50/60 Hz - 500 V CA 50/60 Hz
- Segnalazione locale Indicazione ON/OFF
- Indicatore scatto
- Supporto per montaggio Guida DIN simmetrica 35 mm
- Passi 9 mm: 12
- Durata meccanica: 20000 cicli
- Durata elettrica: 5000 cicli
- Coppia di serraggio: 6 Nm
- Temperatura ambiente operativa: -30/+70 °C
- Temperatura di stoccaggio -40/+70 °C
Scheda tecnica
- Tipologia:
- Interruttori Scatolati
- Moduli:
- 6
- Poli:
- 4P
- Potere:
- 16KA
- Grado di protezione:
- IP20
- Ampere:
- 100A
