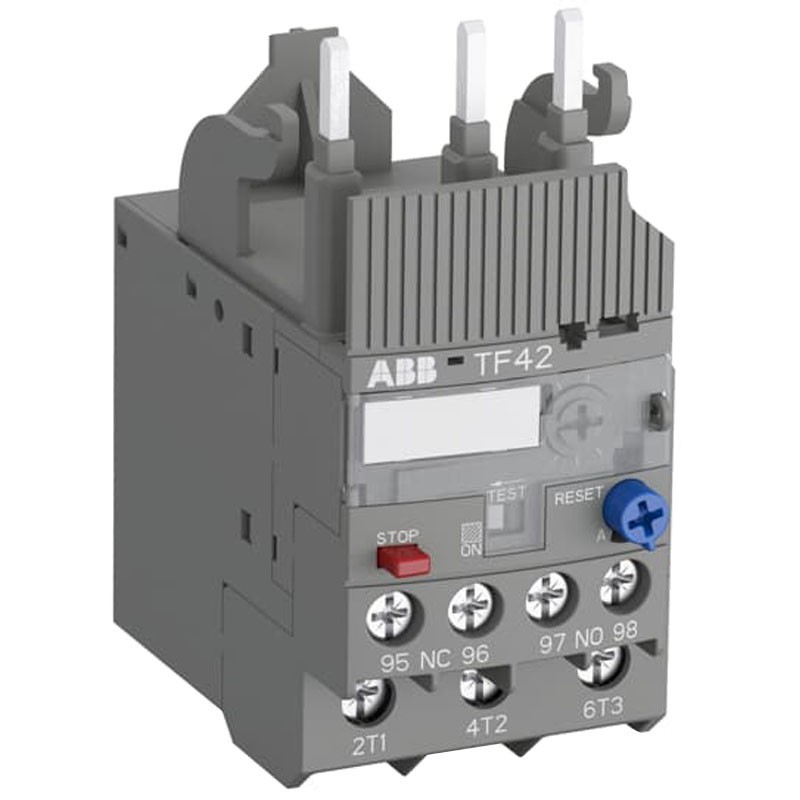

Relè termico ABB 4.2-5.7A classe 10 TF425V7
ABB TF425V7
4013614398100
Relè termico Abb serie TF42, con le seguenti caratteristiche:
- Tensione nominale di funzionamento circuito ausiliario 600 Vac/dc - Circuito principale 690 Vac - Circuito principale 600 Vdc
- Tensione nominale di tenuta ad impulso (Uimp) circuito ausiliario 6 kV - Circuito principale 6 kV
- Tensione nominale di isolamento (Ui) 690V
- Campo di impostazione 4.2 ... 5.7A
- Corrente nominale di funzionamento (Ie) 5.7A
- Corrente nominale di funzionamento AC-3 (Ie) 5.7A
- 3 poli
- Grado di protezione IP20
- Grado di inquinamento 3
Relè termico ABB 4.2-5.7A classe 10 TF425V7
44,60 €
44,60 €
iva inclusa
iva inclusa
Pagabile anche in 3 rate senza interessi da:
14,87€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Articoli disponibili: 7
I relè di sovraccarico termici con bimetalli, sono dispositivi di protezione elettromeccanica economici per il circuito principale. Offrono una protezione affidabile al motore in caso di sovraccarico o mancanza di fase.
I relè termici e i relè di sovraccarico sono dispositivi di protezione elettromeccanici per il circuito principale. Offrono una protezione sicura dei motori in caso di sovraccarico o perdita di fase.
Caratteristiche:
- Serie Abb
- Coppia di serraggio circuito ausiliare 1 ... 1.5 Nm - circuito principale 1.5...2.5 Nm
- Lunghezza di spelatura cavo circuito ausiliare 9 mm - circuito principale 12 mm
- Cacciavite raccomandato circuito principale Pozidriv 2
- Perdita di potenza a condizioni Operative Nominali per Polo 1.1 W
- Compensazione temperatura aria ambientale Sì
- Resistenza agli urti secondo IEC 60068-2-27 11 ms Pulse 25g
- Massima altitudine d'esercizio permessa 2000 m
- Corrente termica convenzionale in aria libera (Ith) circuito ausiliare NC 6 A - circuito ausiliare NO 4A
- Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 ... 150 Hz
Sezioni dei cavi-circuito ausiliario:
- Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
- Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
- Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
- Flessibile 1/2x 0.75 ... 1 mm²
- Flessibile 1/2x 1 ... 2.5 mm²
- Rigid 1/2x 0.75 ... 4 mm²
- Sezioni dei cavi-circuito principale:
- Flexible with Ferrule 1/2x 0.75 ... 4 mm²
- Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
- Flessibile 1/2x 0.75 ... 4 mm
- Rigid 1/2x 0.75 ... 4 mm²
Corrente nominale di funzionamento AC-15 (Ie):
- (120 V) NC 3 A
- (120 V) NO 0.5 A
- (240 V) NC 3 A
- (240 V) NO 0.5 A
- (400 V) NC 0.75 A
- (400 V) NO 0.5 A
- (500 V) NC 0.75 A
- (500 V) NO 0.5 A
Corrente nominale di funzionamento DC-13 (Ie):
- (125 V) NC 0.55 A
- (125 V) NO 0.55 A
- (24 V) NC 1.25 A
- (24 V) NO 1.25 A
- (250 V) NC 0.27 A
- (250 V) NO 0.27 A
- (500 V) NC 0.15 A
- (500 V) NO 0.15 A
- (60 V) NC 0.55 A
- (60 V) NO 0.55 A
Frequenza nominale:
- Circuito ausiliario 50 Hz
- Circuito ausiliario 60 Hz
- Circuito ausiliario DC
- Circuito principale 50 Hz
- Circuito principale 60 H
Temperature:
- Temperatura ambiente in funzione -25./60°C
- Operazione compensata -25/+60 °C
- Temperatura in magazzino -50/+80 °C
Dimensioni e peso:
- Larghezza 45 mm
- Altezza 88.3 mm
- Profondità 70.5 mm
- Peso netto 0.13 kg
Scheda tecnica
- Tipologia:
- Relè
- Tensione:
- 690VAC
- Poli:
- 3P
- Ampere:
- 4.2-5.7A
