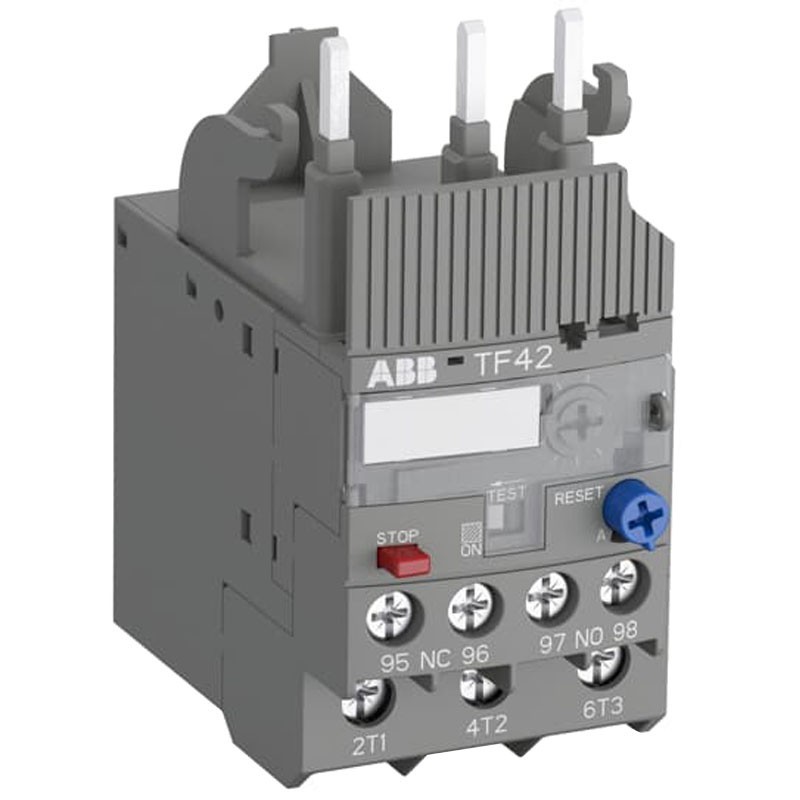

I relè di sovraccarico termici con bimetalli, sono dispositivi di protezione elettromeccanica economici per il circuito principale. Offrono una protezione affidabile al motore in caso di sovraccarico o mancanza di fase.

I relè termici e i relè di sovraccarico sono dispositivi di protezione elettromeccanici per il circuito principale. Offrono una protezione sicura dei motori in caso di sovraccarico o perdita di fase.

Caratteristiche:

• Serie Abb
• Tensione nominale di funzionamento circuito ausiliario 600 Vac/dc - Circuito principale 690 Vac - Circuito principale 600 Vdc
• Corrente nominale di funzionamento (Ie) 1.7 A
• Corrente nominale di funzionamento AC-3 (Ie) 1.7 A
• Frequenza nominale circuito ausiliario 50 Hz - Circuito ausiliario 60 Hz - Circuito ausiliario DC- Circuito principale 50 Hz - Circuito principale 60 Hz
• Tensione nominale di tenuta ad impulso (Uimp) circuito ausiliario 6 kV - Circuito principale 6 kV
• Tensione nominale di isolamento (Ui) 690 V
• Campo di impostazione 13-17A
• 3 poli
• Grado di protezione IP20
• Grado di inquinamento 3
• Coppia di serraggio circuito ausiliare 1 ... 1.5 Nm - Circuito Principale 1.5...2.5 Nm
• Lunghezza di spelatura cavo circuito ausiliare 9 mm - circuito principale 12 mm
• Cacciavite raccomandato circuito principale Pozidriv 2
• Perdita di potenza a condizioni Operative Nominali per polo 1.1 W
• Temperatura ambiente in funzione -25..+60°C - Operation Compensated -25...+60 °C - in magazzino -50..+80 °C
• Compensazione temperatura aria ambientale Sì
• Resistenza agli urti secondo IEC 60068-2-27 11 ms Pulse 25g
• Massima altitudine d'esercizio permessa 2000 m
• Corrente termica convenzionale in aria libera (Ith) circuito ausiliare NC 6 A - circuito ausiliare NO 4 A
• Resistenza alle vibrazioni secondo IEC 60068-2-6: 5g / 3 ... 150 Hz
• Sezioni dei cavi-circuito ausiliario:
• Flexible with Ferrule 1/2x 0.75 ... 2.5 mm²
• Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
• Flexible with Insulated Ferrule 2x 0.75 ... 1.5 mm²
• Flessibile 1/2x 0.75 ... 1 mm²
• Flessibile 1/2x 1 ... 2.5 mm²
• Rigid 1/2x 0.75 ... 4 mm²
• Sezioni dei cavi-circuito principale:
• Flexible with Ferrule 1/2x 0.75 ... 4 mm²
• Flexible with Insulated Ferrule 1/2x 0.75 ... 4 mm²
• Flessibile 1/2x 0.75 ... 4 mm
• Rigid 1/2x 0.75 ... 4 mm²

Corrente nominale di funzionamento AC-15 (Ie):

• (120 V) NC 3 A
• (120 V) NO 0.5 A
• (240 V) NC 3 A
• (240 V) NO 0.5 A
• (400 V) NC 0.75 A
• (400 V) NO 0.5 A
• (500 V) NC 0.75 A
• (500 V) NO 0.5 A

Corrente nominale di funzionamento DC-13 (Ie):

• (125 V) NC 0.55 A
• (125 V) NO 0.55 A
• (24 V) NC 1.25 A
• (24 V) NO 1.25 A
• (250 V) NC 0.27 A
• (250 V) NO 0.27 A
• (500 V) NC 0.15 A
• (500 V) NO 0.15 A
• (60 V) NC 0.55 A
• (60 V) NO 0.55 A
• Larghezza 45 mm
• Altezza 88.3 mm
• Profondità 70.5 mm
• Peso netto 0.13 kg
