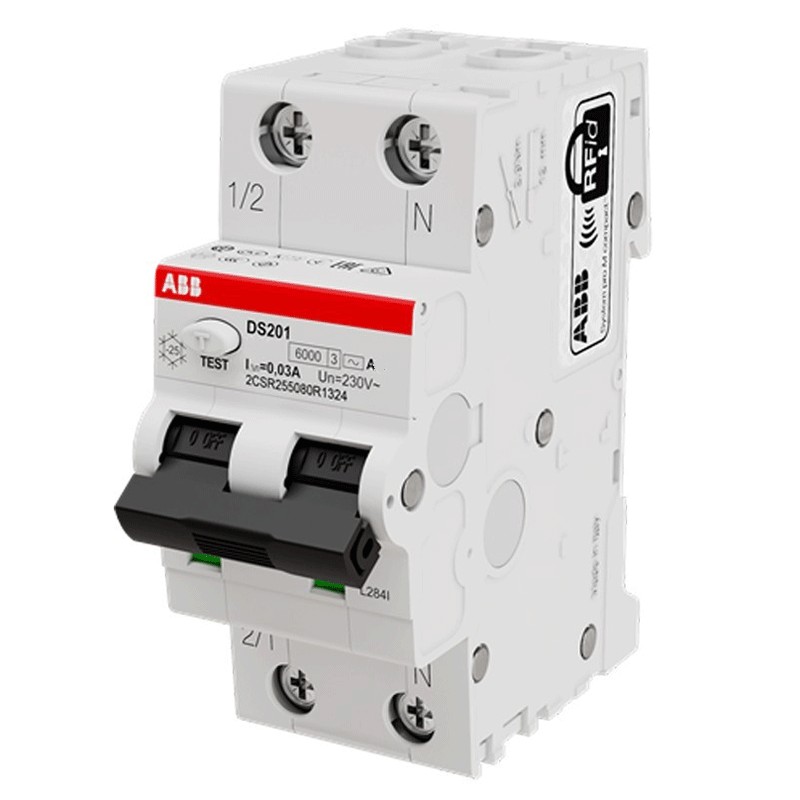

Magnetotermico differenziale Abb 10A 1P+N 30MA A 4,5KA 2M DS201LC10A30
Interruttore magnetotermico differenziale Abb, 2 moduli, attacco DIN (universale per qualsiasi centralino in commercio), 1P+N ,10 ampere, potere di interruzione 4,5kA, tensione 230/240 Vac, corrente differenziale Idn 30mA, tipo A, curva d'intervento C.
Magnetotermico differenziale Abb 10A 1P+N 30MA A 4,5KA 2M DS201LC10A30
iva inclusa
Altre composizioni del differenziale Abb:
L'interruttore magnetotermico si trova accanto al salvavita e integra una protezione magnetica ad una termica e in caso di necessità interrompe la corrente elettrica.
Il differenziale magnetotermico è, dunque, un sistema che accorpa le funzioni del salvavita con le caratteristiche magnetiche e termiche.
L’interruttore magnetotermico differenziale presente nell’impianto elettrico integra tre protezioni diverse:
- quella magnetica per i cortocircuiti che possono mettere a rischio un intero edificio con il pericolo di incendi;
- quella termica per i sovraccarichi nell’erogazione di energia elettrica (ad esempio più di un elettrodomestico in funzione);
- quella differenziale propria del salvavita che tutela il soggetto da una dispersione di corrente.
La curva C, soglia di intervento da 5 a 10 volte In, per applicazione di circuiti ohmico-induttivi con medie correnti di spunto. E’ largamente usato negli impianti domestici.
L’interruttore differenziale tipo A l’intervento è assicurato per correnti alternate sinusoidali differenziali e per correnti unidirezionali differenziali pulsanti applicate improvvisamente o lentamente crescenti (CEI EN 61008-1).
Caratteristiche:
- Serie Abb
- Tensione 230/240 Vac
- Corrente In 10A
- Potere di interruzione Icn 4,5kA
- Curva d'intervento C
- Corrente differenziale Idn 30mA
- Tipo di differenziale A
- 2 moduli
- 1P+N
- Larghezza 35 mm
- Altezza 85 mm
- Profondità/Lunghezza 69 mm
- Peso netto 200 gr
- Frequenza nominale 50/60 Hz
- Grado di protezione involucro IP4X, terminali IP2X
- Copia di serraggio superiore / inferiore Nm 2.8
- Fissaggio su guida DIN EN 60715 (35 mm) mediante dispositivo rapido a scatto
- Posizione di montaggio qualsiasi
- Alimentazione dall‘alto e dal basso
Scheda tecnica
- Moduli:
- 2
- Poli:
- 1P+N
- Potere:
- 4.5KA
- Tipo differenziale:
- A
- Corrente differenziale:
- 0.03A
- Ampere:
- 10A
- Protezioni Circuiti:
- Magnetotermici Differenziali
