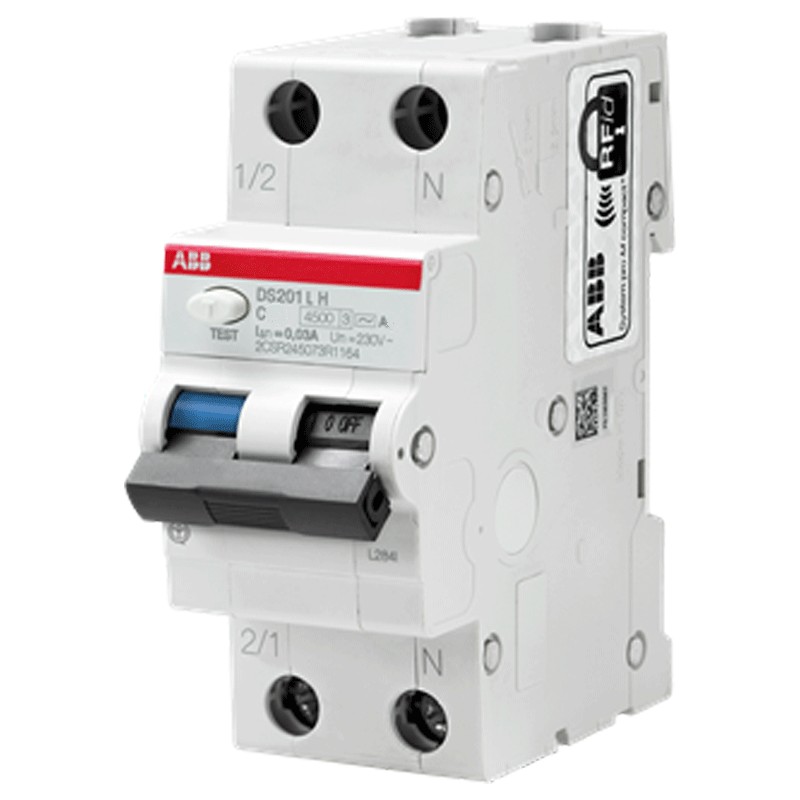

Magnetotermico differenziale Abb DS201LH 10A curva C 30mA A DS201LHC10A30
ABB DS201LHC10A30
Interruttore Magnetotermico Differenziale Abb DS201, assicura protezione contro sovracorrenti e dispersioni, garantendo sicurezza ed efficienza nei circuiti elettrici. Ideale per impianti civili e industriali, offre un’affidabile protezione delle persone e delle apparecchiature, con le seguenti caratteristiche:
-
Corrente nominale: 10 Ampere
-
Numero poli: 1P+N
-
Tensione: 230V AC
-
Potere di interruzione: 4.5 kA
-
Corrente differenziale: 30 mA
-
Curva d’intervento: C
-
Tipo differenziale: A
-
Numero moduli: 2
-
Grado di protezione: IP20
39,73 €
Articoli disponibili: 296
: 26
Pagabile anche in 3 rate senza interessi da:
13,24€
Per ordini tra i 120€ e i 5.000€ puoi pagare fino a 24 rate con
Funzionalità e protezione avanzata
L'interruttore Abb, integra tre livelli di protezione fondamentali:
- Protezione magnetica: interviene immediatamente in caso di cortocircuito, prevenendo danni all’impianto e riducendo il rischio di incendi
- Protezione termica: rileva sovraccarichi di corrente, come l’utilizzo simultaneo di più elettrodomestici, interrompendo il circuito per evitare surriscaldamenti
- Protezione differenziale: protegge le persone da dispersioni di corrente accidentali, garantendo la sicurezza in conformità alla normativa CEI EN 61008-1
Interruttore di Tipo A rileva sia correnti alternate sinusoidali sia correnti unidirezionali pulsanti, intervenendo immediatamente in caso di dispersione, sia improvvisa che graduale.
Design compatto e installazione facile
Progettato per un’installazione semplice su guida DIN, occupando 2 moduli. I morsetti a vite garantiscono un fissaggio sicuro, con una coppia di serraggio di 2,8 Nm e una lunghezza di spelatura del cavo di 12 mm.
Grazie alla chiara indicazione della posizione del contatto (rosso ON, verde OFF), l'utente può verificare immediatamente lo stato dell’interruttore.
Le sue dimensioni compatte lo rendono adatto a quadri elettrici con spazi ridotti.
Applicazioni e utilizzo
Questo interruttore magnetotermico differenziale è ideale per:
- Impianti elettrici domestici, proteggendo circuiti di illuminazione e prese di corrente
- Quadri elettrici industriali e commerciali, grazie alla resistenza ai cortocircuiti fino a 10kA
- Settori terziari e residenziali, dove è necessario un dispositivo sicuro ed efficiente
Con un grado di protezione IP20, è adatto per ambienti interni con un livello di inquinamento 2, operando in un range di temperatura da -25 a +55 gradi.
Caratteristiche Tecniche
| Caratteristica | Valore |
|---|---|
| Corrente nominale | 10 A |
| Tensione | 230V AC |
| Caratteristica di intervento | C |
| Tipo di corrente residua | Tipo A |
| Corrente residua nominale | 30 mA |
| Numero di poli | 1P+N |
| Numero moduli | 2 |
| Potere nominale di cortocircuito | 6 kA |
| Tensione di tenuta ad impulso | 4 kV |
| Tensione di prova dielettrica | 2 kV |
| Resistenza elettrica | 10000 cicli |
| Resistenza meccanica | 20000 cicli |
| Categoria di sovratensione | III |
| Tipo di morsetto | Morsetti a vite |
| Temperatura ambiente | -25/+55 gradi |
| Grado di protezione | IP20 |
| Grado di inquinamento | 2 |
| Larghezza | 35 mm |
| Altezza | 85 mm |
| Profondità | 69 mm |
Scheda tecnica
- Moduli: 2
- Poli: 1P+N
- Curva: C
- Potere: 4.5KA
- Tipo differenziale: A
- Corrente differenziale: 0.03A
- Ampere: 10A
- Protezioni Circuiti: Magnetotermici Differenziali
