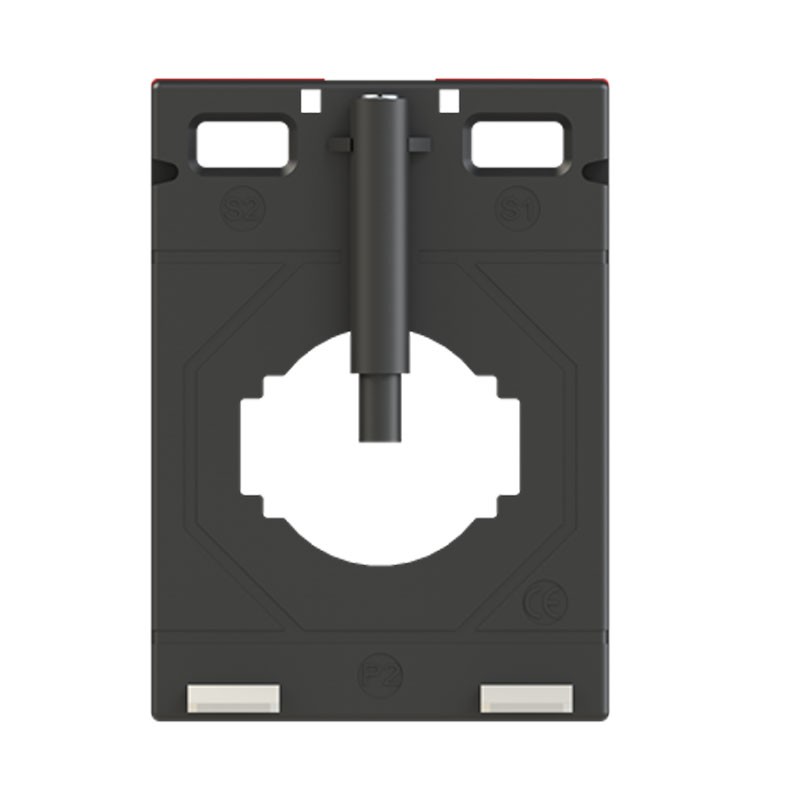

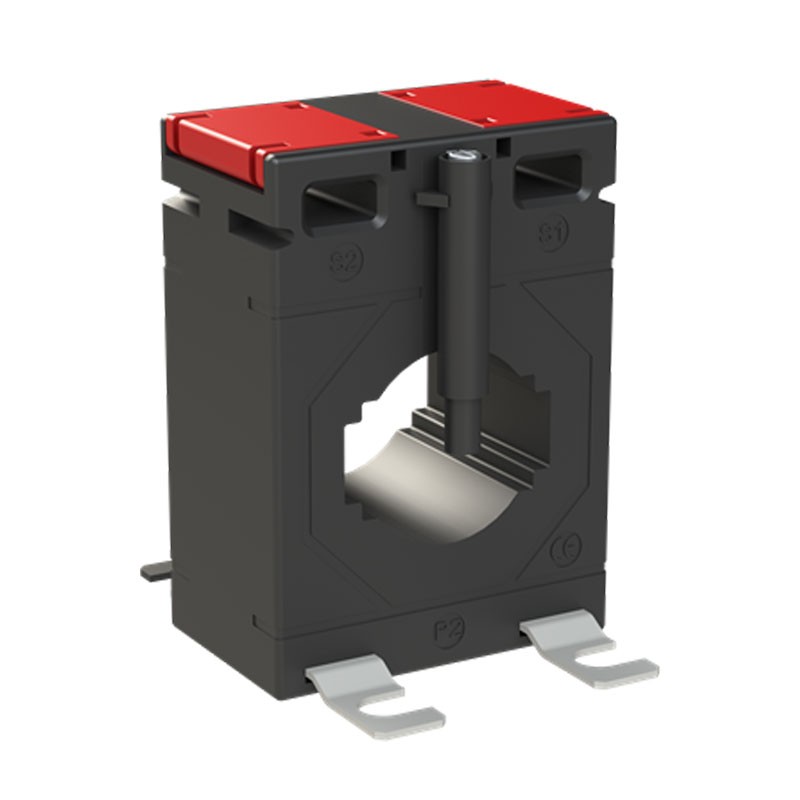

Transformateur de courant Abb CT1M-3 400 400A/5A CT3400
ABB CT3400
8012542803256
Transformateur de courant de la série Abb CT1M-3 400A/5A, conforme IEC 61869-2, idéal pour la mesure indirecte des courants dans les tableaux électriques:
-
Rapport de transformation: 400 Ampères / 5 Ampères
-
Conformité normative IEC 61869-2
-
Classe de précision: ±0,5%
-
Facteur de sécurité: FS 5
-
Utilisable avec câble ou barre horizontale
-
Degré de protection IP20
-
Fréquence nominale: 50/60 Hz
-
Section câble max: 26 mm
-
Nombre d'entrées primaires: 1
-
Dimensions en mm (LxHxP) 50x70x31
35,90 €
Articles disponibles: 15
: 3
Payable également en 4 fois sans intérêt de:
8,98€
Transformateur de courant Abb CT1M-3, mesure fiable des courants du réseau
Le transformateur de courant ABB CT1M-3 400/5A est conçu pour la transformation des courants primaires élevés en courants secondaires standards de 5 Ampères, permettant la mesure indirecte des principaux paramètres électriques du réseau via des instruments de mesure, compteurs et systèmes de surveillance.
Il fait partie de la gamme CT1M, une ligne de transformateurs de courant développée pour garantir précision, sécurité et fiabilité dans les applications industrielles et tertiaires.
Conformité normative et précision
Le dispositif est conforme à la norme IEC 61869-2, référence internationale pour les transformateurs de courant de mesure.
La classe de précision ±0,5% assure des mesures précises et stables dans le temps, tandis que la fonction limite de courant FS 5 protège les instruments connectés en cas de surintensité, améliorant la sécurité de l’installation.
Polyvalence d'installation
Le transformateur CT1M-3 est adapté à l’utilisation avec câble ou barre horizontale, le rendant extrêmement flexible pour l’installation dans les tableaux électriques de distribution. Il supporte des sections de câble jusqu'à 26 mm et des barres avec section nominale 30×10 mm ou 25×15 mm, couvrant la plupart des applications standards.
Design compact pour tableaux électriques
Les dimensions réduites permettent une intégration facile même dans des espaces restreints. Le degré de protection IP20 le rend approprié pour des installations à l'intérieur de tableaux électriques protégés.
Applications typiques:
-
TV et Smart TV
-
Moniteurs et projecteurs
-
Décodeurs, lecteurs Blu-ray et lecteurs multimédias
-
Tableaux électriques de distribution
| DONNÉES GÉNÉRALES | |
|---|---|
| Produit | Transformateur de courant ABB série CT1M-3 400 |
| Modèle | 400 Ampères / 5 Ampères |
| Code | CT3400 |
| Norme de référence | IEC 61869-2 |
| Fonction | Transformation courant primaire en courant secondaire 5 A pour mesures indirectes |
| DONNÉES TECHNIQUES | |
| Utilisation câble | Câble et barre horizontale |
| Courant primaire nominal (Ipn) | 400 Ampères |
| Courant secondaire nominal (Isn) | 5 Ampères |
| Fonction limite courant | FS 5 |
| Précision | ±0,5% |
| Nombre d'entrées | Primaire 1 |
| Section câble | 26 mm |
| Section nominale | 30 × 10 mm / 25 × 15 mm |
| Fréquence nominale (f) | 50 … 60 Hz |
| Degré de protection | IP20 |
| DIMENSIONS | |
| Largeur | 50 mm |
| Hauteur | 70 mm |
| Profondeur | 31 mm |
Il n y ' a pas des avis
Fiche technique
- Typologie : Transformateurs toroïdaux
- Section: 26mm
- Ampère: 400A
