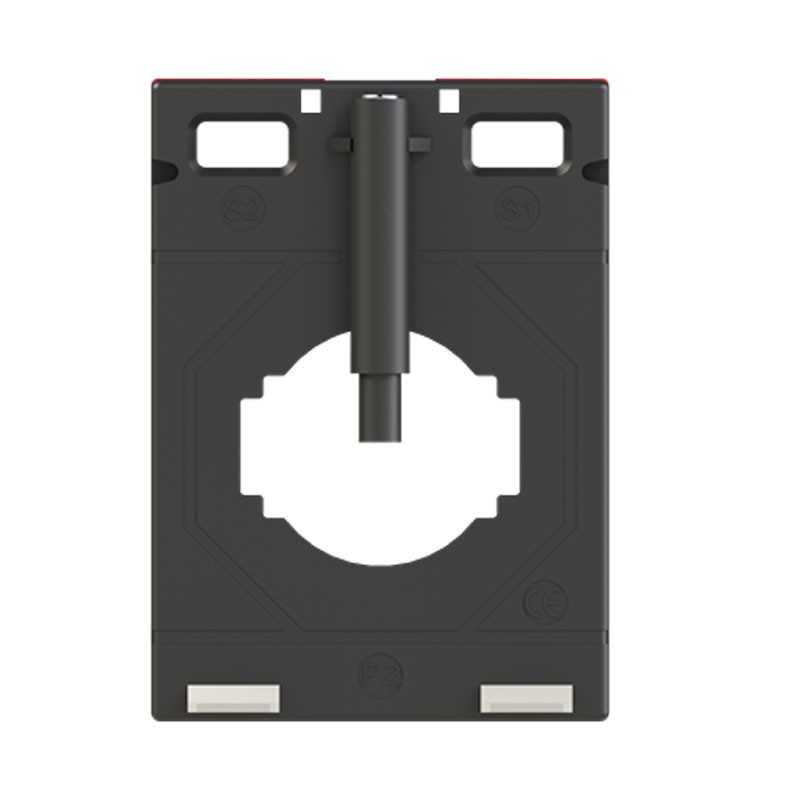

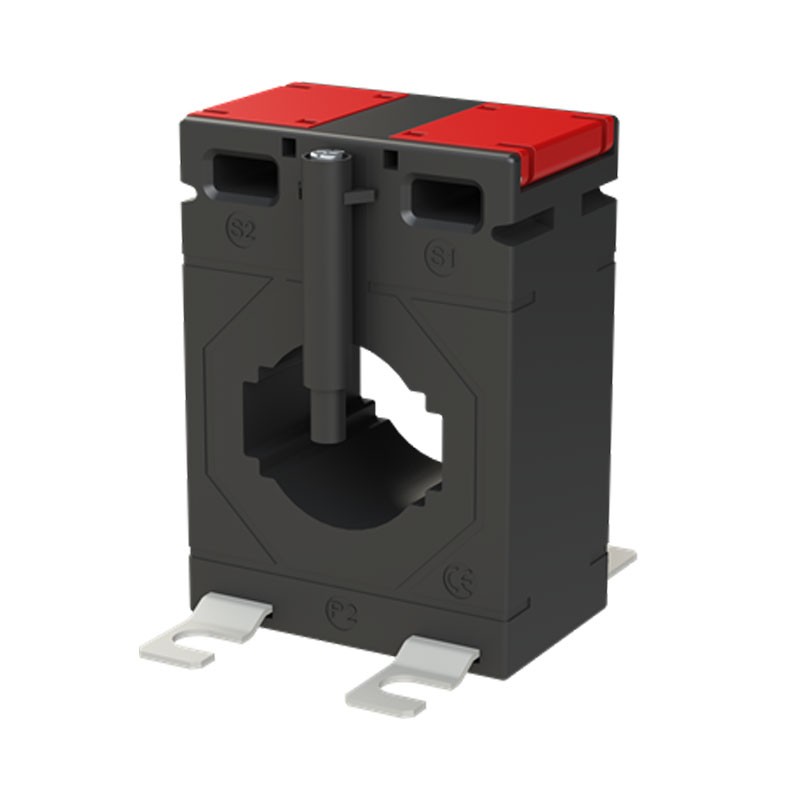

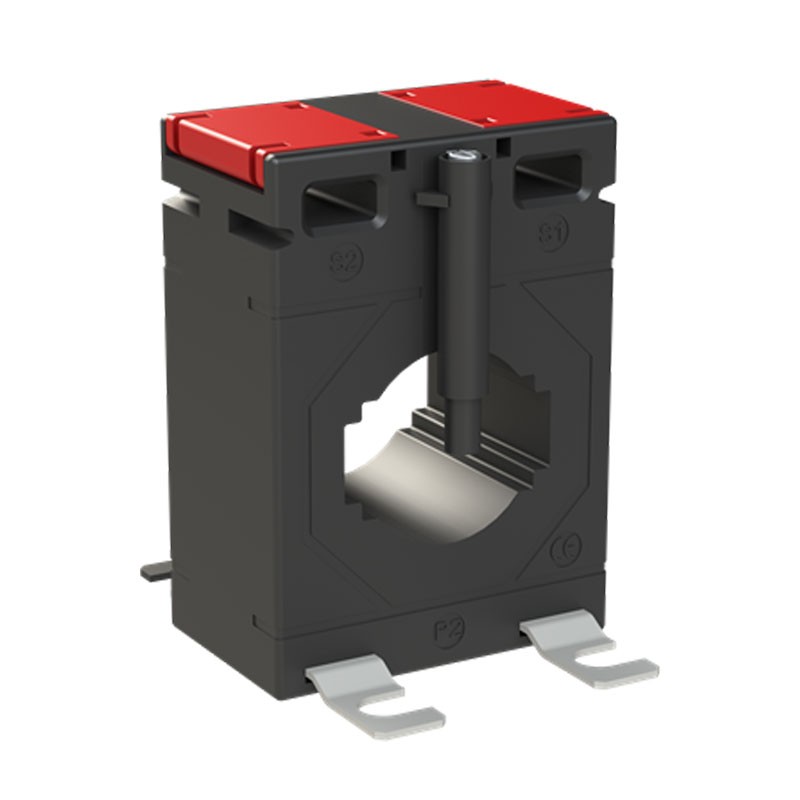

Transformateur ampèremétrique Abb CT1M-3 600 600A/5A
ABB CT3600
8012542803454
Transformateur ampèremétrique de courant ABB CT1M-3 600 600A/5A, idéal pour des mesures indirectes fiables dans les tableaux électriques:
-
Rapport 600 Ampères / 5 Ampères pour mesures indirectes
-
Conforme à la norme IEC 61869-2
-
Classe de précision ±0,5%
-
Facteur de sécurité FS 5 (limitation du courant)
-
Installation sur câble ou barre horizontale
-
Structure compacte, degré de protection IP20
-
Adapté aux réseaux de fréquence 50–60 Hz
-
Installation : Câble ou barre horizontale
-
Section câble max : diamètre 26 mm
-
Dimensions (L×H×P) : 50 × 70 × 31 mm
43,09 €
Articles disponibles: 12
: 3
Payable également en 4 fois sans intérêt de:
10,77€
Transformateur ampèremétrique Abb CT1M-3, mesure indirecte précise et sûre
Le transformateur ampèremétrique de courant ABB CT1M-3 600 est conçu pour transformer des courants primaires élevés en un courant secondaire standardisé de 5 A, permettant la mesure indirecte des paramètres électriques du réseau via des instruments analogiques et numériques. C'est un composant essentiel dans les tableaux de distribution et les installations industrielles où il est nécessaire de surveiller des courants élevés de manière sûre et précise.
Grâce à la conformité à la norme IEC 61869-2, le dispositif garantit des performances fiables et une conformité aux normes internationales de mesure.
Structure robuste et large compatibilité d'installation
Le modèle CT1M est disponible avec primaire traversant, doté d'un trou pour l'insertion du câble ou de la barre constituant le primaire. Cette configuration permet une installation simple et flexible, s'adaptant à divers besoins d'installation.
Le transformateur est compatible avec des câbles jusqu'à 26 mm de section et avec des barres nominales 30×10 mm ou 25×15 mm, le rendant adapté à de nombreuses applications dans le domaine industriel et tertiaire.
Fiabilité dans le temps et sécurité d'exploitation
Le facteur de sécurité FS 5 limite le courant secondaire en cas de surintensités, protégeant les instruments de mesure connectés. La précision ±0,5% assure des lectures fiables, tandis que le degré de protection IP20 rend le TA adapté à l'installation à l'intérieur de tableaux électriques protégés.
Les dimensions compactes et le poids réduit facilitent l'intégration même dans des espaces restreints.
| DONNÉES TECHNIQUES | |
|---|---|
| Utilisation du câble | Câble et barre horizontale |
| Courant primaire nominal (Ipn) | 600 A |
| Courant secondaire nominal (Isn) | 5 A |
| Fonction de limitation du courant | FS 5 |
| Précision | ±0,5% |
| Nombre d'entrées | Primaire 1 |
| Section transversale du câble | 26 mm |
| Section transversale nominale | 30 × 10 mm / 25 × 15 mm |
| Fréquence nominale | 50…60 Hz |
| Degré de protection | IP20 |
| DIMENSIONS ET POIDS | |
| Largeur nette | 50 mm |
| Hauteur nette | 70 mm |
| Profondeur / longueur nette | 31 mm |
| Poids net | 350 g |
Il n y ' a pas des avis
Fiche technique
- Typologie : Transformateurs toroïdaux
- Section: 30mm
- Ampère: 600A
