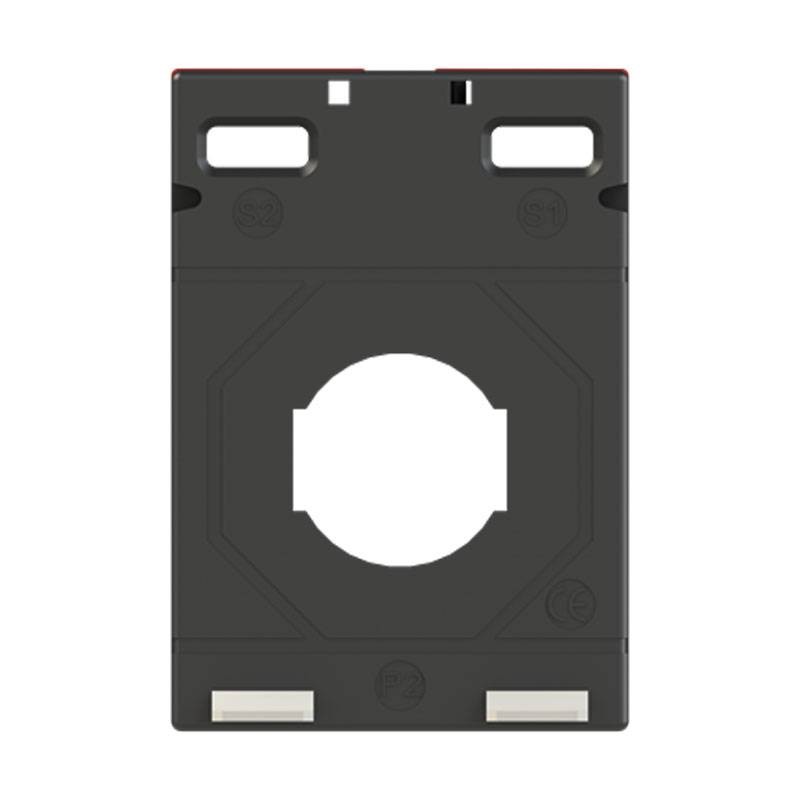

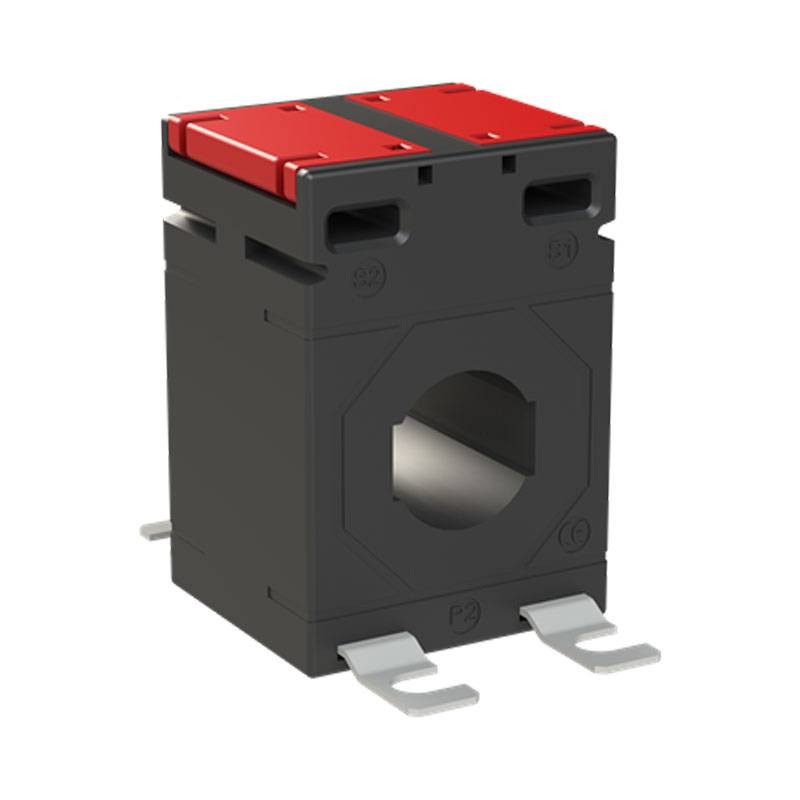

Transformateur de courant Abb TA 100/5 CT1M-2 100 CT2100
ABB CT2100
8012542802556
Le transformateur ampérométrique ABB TA 100/5 CT1M-2 100 permet de mesurer indirectement le courant électrique jusqu'à 100 A, avec une sortie secondaire de 5 A et une précision de ±0,5 %.
-
Courant primaire nominal : 100 A
-
Courant nominal secondaire : 5 A
-
Grande précision : ±0,5 %.
-
Trou de passage : Ø 21 mm
-
Degré de protection IP20
-
Compatible avec les fréquences de 50 à 60 Hz
23,78 €
Articles disponibles: 6
: 3
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Autres compositions du magnétothermique Abb:
Transformateur de courant ABB TA 100/5 : mesure de courant sûre et précise
Le transformateur de courant ABB TA 100/5 CT1M-2 100 est conçu pour être utilisé dans les installations électriques civiles et industrielles où des mesures de courant indirectes fiables sont nécessaires. Conformes à la norme IEC 61869-2, les transformateurs de la série CT1M garantissent une grande précision, réduisant ainsi le risque d'erreurs lors de la lecture des paramètres électriques.
Haute performance avec sortie standardisée
Ce modèle transforme un courant primaire nominal de 100 A en un courant secondaire de 5 A, normalisé pour les instruments de mesure et de protection. La précision de 0,5 % le rend idéal pour les applications nécessitant une grande fiabilité dans la détection des courants de consommation et de charge.
Installation simple et polyvalente
Le transformateur est doté d'un trou de passage de 21 mm, compatible avec des câbles jusqu'à 20x10 mm, ce qui permet de l'installer dans une large gamme de tableaux et de systèmes de distribution. Ses dimensions compactes (45x65x40 mm) et son faible poids (0,34 kg) facilitent son intégration, même dans les espaces restreints.
Sécurité et conformité
Grâce à son degré de protection IP20, le CT1M-2 100 peut être installé dans des environnements intérieurs protégés, ce qui garantit la sécurité de l'opérateur et du système. Le facteur de sécurité (FS) de 5 garantit un fonctionnement sûr même en présence de surintensités, protégeant ainsi les instruments connectés.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Modèle | ABB CT1M-2 100 |
| Type de transformateur | Transformateur de courant (TC) |
| Données électriques | |
| Courant primaire (Ipn) | 100 A |
| Courant secondaire (Isn) | 5 A |
| Précision | ±0,5% |
| Facteur de sécurité (FS) | 5 |
| Fréquence nominale | 50 - 60 Hz |
| Caractéristiques mécaniques | |
| Trou de passage | 21 mm |
| Section nominale du câble | 20 × 10 mm |
| Degré de protection | IP20 |
| Dimensions (L × H × P) | 45 × 65 × 40 mm |
| Poids | 0,34 kg |
| Conformité | |
| Norme de référence | IEC 61869-2 |
Il n y ' a pas des avis
Fiche technique
- Typologie : Transformateurs toroïdaux
- Section: 21mm
- Ampère: 100A
