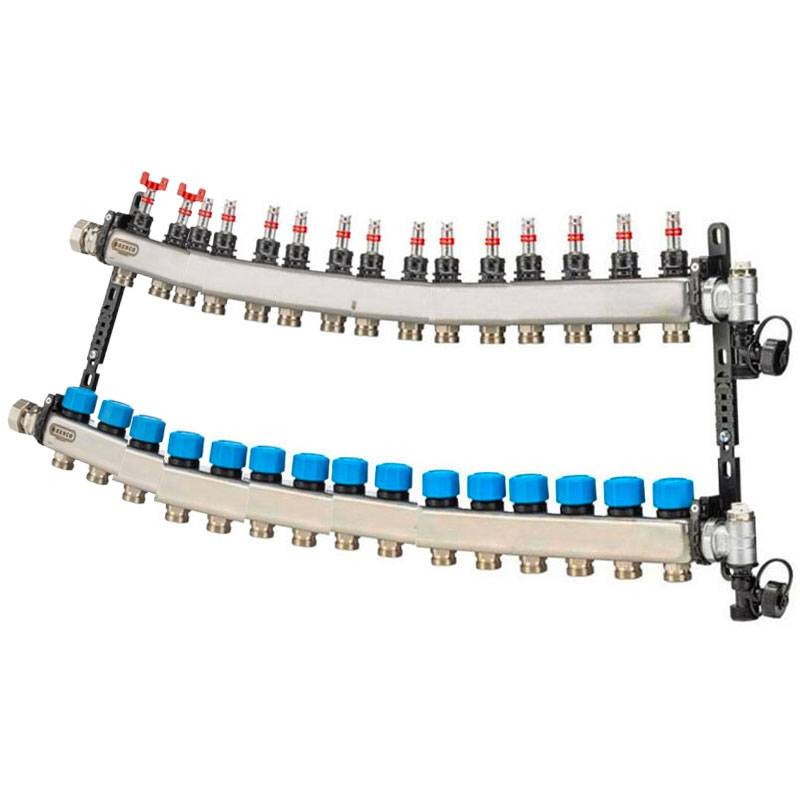

Collecteur Cappellotto MDSS pour systèmes rayonnants 15 voies 1 pouce UFH5715
HCO UFH5715
5414764430167
Collecteur Cappellotto MDSS spécifique pour les systèmes de climatisation rayonnante avec les caractéristiques suivantes
- 15 voies
- Raccordement principal du collecteur : 1 pouce Femelle
- Raccordement dérivé Eurocone : 3/4 pouce Mâle EK
- Entraxe : 50 mm
- Pression de service : 0,2/6 bar
- Pression maximale avec de l'eau (24h <30°C) : 10 bar
- Longueur : 878 mm
461,92 €
Articles disponibles: 2
: 1
Payable également en 4 fois sans intérêt de:
115,48€
Il se compose de : collecteurs d'alimentation et de retour, 2 purgeurs manuels et 2 robinets de remplissage/vidange. Le collecteur est équipé de supports anti-vibration réglables en hauteur, avec une géométrie spéciale qui permet un désalignement entre les collecteurs d'alimentation et de retour, facilitant le passage de l'auto-adhésif.
Le collecteur d'alimentation est équipé de débitmètres. Le collecteur de retour est équipé de vannes préréglées, avec capuchon pour commande manuelle, préparées pour l'installation de têtes électrothermiques.
Les raccords d'entrée et de sortie sont de type 1 femelle, tandis que les sorties sont de type 3/4" mâle Eurocone et ont un entraxe de 50 mm. Le collecteur est fourni avec une paire de thermomètres autocollants.
Caractéristiques :
- Matériau du corps : acier inoxydable
- Fluides autorisés : eau/eau glycolée
- Pourcentage maximum de glycol : 45 %.
- Température de fonctionnement : 5/55 degrés
- Température maximale à 3 bar : 90 degrés
- Pression de fonctionnement : 0,2/6 bar
- Pression maximale avec 24h d'eau <30°C : 10 bar
- Température ambiante : -5/+70 degrés
- Humidité ambiante %RH < 90
- Entraxe : 50 mm
- Supports réglables 200-240 mm
- Débitmètre : 0/3 l/m
- Profondeur de la cassette >76 mm
- Plage de mesure : 0/3 l/m
- Couple maximal de réglage du débit : 1 Nm
Le débitmètre est équipé d'une clé de réglage du débit. Pour régler correctement le système, tourner la clé dans le sens inverse des aiguilles d'une montre jusqu'à ce que le débit maximal soit atteint, lorsque l'indicateur affiche 3 l/min.
Pour fermer le compteur, tourner la clé dans le sens des aiguilles d'une montre jusqu'au débit minimum, lorsque l'indicateur indique 0 l/min. Afin d'éviter d'endommager le collecteur, il est recommandé de n'utiliser que les clés fournies. Ne pas utiliser d'autres outils pour régler les débitmètres.
Il n y ' a pas des avis
Fiche technique
- Typologie : Collecteurs composables et modulaires
- Attaque: M/F
- Raccords: 1 pouce
3/4 pouces
