Kit collecteur Giacomini 7 sorties 1 pouce base 18 laiton R553FK107
GIM R553FK107
8009902270223

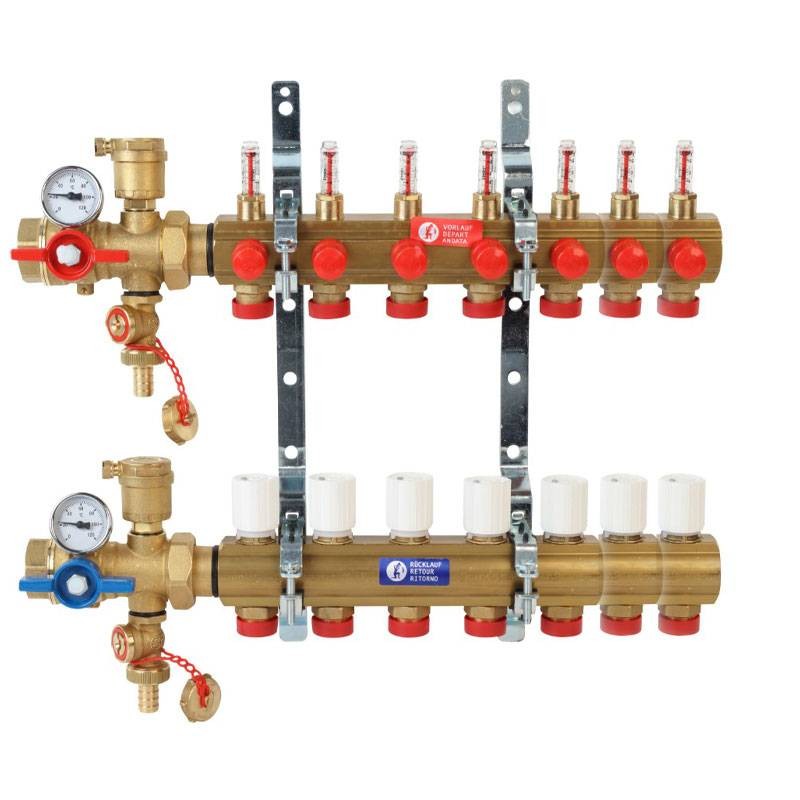

Kit collecteur pré-assemblé Giacomini, avec débitmètres et vannes multifonctions, complet de supports, bouchons et clé de réglage, avec les caractéristiques suivantes
-
Nombre de sorties : 7
-
Barre de départ : Avec débitmètres (0,5÷5 l/min) et coudes d'arrêt à mémoire mécanique
-
Barre de retour : Avec vannes d'arrêt préparées pour la régulation électrothermique
-
Couple de vannes : Multifonction R269T avec vanne de chargement/déchargement, purgeur d'air et raccords pour thermomètres ou sondes.
-
Pression maximale : 10 bar
-
Entraxe de sortie : 50 mm
-
Raccordement au collecteur : 1 pouce pour une base de 18 mm
271,42 €
Articles disponibles: 6
: 2
Payable également en 4 fois sans intérêt de:
67,86€
Souvent achetés ensemble
Kit collecteur Giacomini contrôle, équilibrage et fiabilité
Le kit collecteur Giacomini est une solution complète, professionnelle et prête à être installée pour les systèmes de chauffage par le sol ou les radiateurs. Conçu pour garantir une précision maximale dans l'équilibrage hydraulique, il intègre en un seul système des fonctions avancées telles que la lecture immédiate du débit, l'interception du circuit, l'étalonnage individuel, ainsi que la possibilité d'installer des contrôles électrothermiques pour une gestion automatisée de la température.
Collecteur de débit avec débitmètres
La barre de débit est équipée de coudes d'équilibrage avec mémoire mécanique, ce qui permet de régler et de maintenir l'étalonnage correct pour chaque circuit. Les débitmètres transparents (échelle 0,5÷5 l/min) permettent un équilibrage immédiat, en affichant en temps réel la quantité d'eau en circulation.
Collecteur de retour préparé pour les commandes électrothermiques
Le collecteur de retour comprend des vannes avec volant manuel, amovibles pour l'installation d'actionneurs électrothermiques Giacomini R478, R478M, R473, R473M compatibles, pour un contrôle intelligent des circuits et de la température.
Vannes multifonctions R269T : une solution unique pour des fonctions multiples
Installées en amont du collecteur, les vannes multifonctions intègrent :
-
Vanne à bille d'arrêt
-
Purgeur d'air automatique
-
Vanne de charge/décharge du système
-
Thermomètre de contact
-
Entrée pour sonde Ø 6 mm
Un système compact, sûr et efficace pour une gestion complète du collecteur.
Assemblage simple et complet
Le kit comprend
-
Supports métalliques R588Z pour le montage dans les boîtes d'encastrement de la série R500
-
Étiquettes adhésives pour l'identification des circuits
-
Clé R558 pour le réglage des coudes de serrage
-
Embouts en laiton avec joint d'étanchéité
L'installation est simple : il suffit de positionner le collecteur à l'intérieur de la boîte, de fixer les vannes multifonctions (entrée droite ou gauche), de raccorder les tuyaux avec les adaptateurs Giacomini (série R178/R179) et le tour est joué.
Applications recommandées
-
Systèmes de chauffage par le sol
-
Chauffage domestique et central
-
Systèmes hydroniques avec contrôle d'une seule pièce
-
Installations multizones avec gestion automatisée

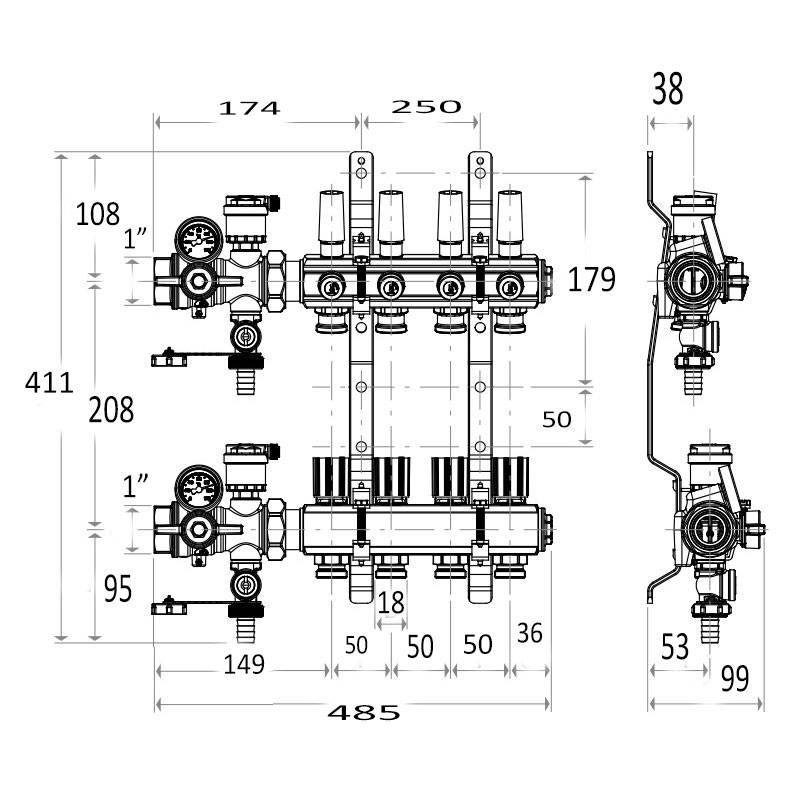

Caractéristiques techniques Kit Collecteurs Giacomini
| Paramètre | Valeur |
|---|---|
| Nombre de sorties | 7 |
| Connexion au collecteur | 1 pouce x base 18 |
| Matériau du collecteur | Laiton |
| Espacement des sorties | 50 mm |
| Débitmètres | Échelle 0,5 ÷ 5 l/min |
| Compatibilité avec le contrôle électrothermique | R478 / R478M / R473 / R473M |
| Plage de température | 5 ÷ 110 °C |
| Pression de service max. | 10 bar |
| Pression max. de purge d'air | 7 bar |
| Joints | EPDM |
| Supports | Acier galvanisé |
Il n y ' a pas des avis
Fiche technique
- Typologie : Collecteurs composables et modulaires
- Attaque: M/F
- Raccords: 1 pouce
