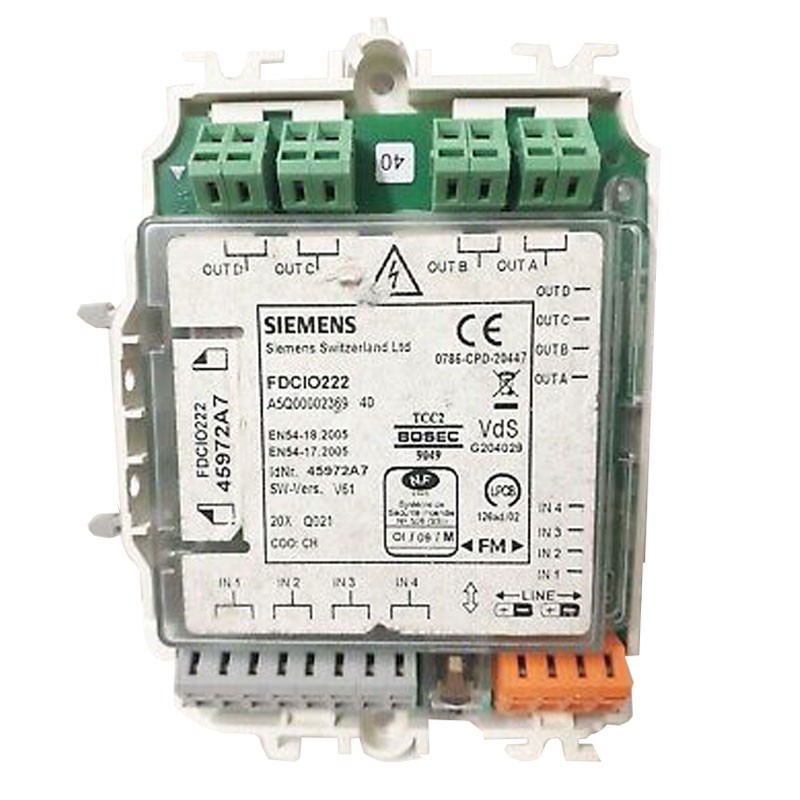

Module Siemens 12-33V DC 4 entrées et sorties adressées A5Q00002369
SIE A5Q00002369
Module adressé Siemens à 4 entrées et 4 sorties, avec séparateur de ligne, contrôle des contacts et relais libre de potentiel. Idéal pour les systèmes d'alarme incendie et le contrôle technique, avec les caractéristiques suivantes :
-
Entrées: 4 surveillées, pour contacts libres de potentiel
-
Sorties: 4 relais libres de potentiel (AC/DC)
-
Protocole de communication : FDnet / C-NET
-
Alimentation: 12-33V DC
-
Courant de repos : 0,6-0,75 mA
-
LED d'état : alarme, défaut, test, localisation
-
Dimensions: 130x90x20 mm (LxHxP)
-
Couleur: blanc, couvercle transparent
175,31 €
Articles disponibles: 6
: 2
Payable également en 4 fois sans intérêt de:
43,83€
Souvent achetés ensemble
Module d'entrées/sorties pour systèmes d'alarme incendie intelligents
Le module FDCIO222 de Siemens est une solution professionnelle pour la gestion décentralisée des entrées et des sorties dans les systèmes d'alarme incendie à boucle FDnet ou C-NET. Il permet l'intégration et la surveillance de dispositifs techniques tels que les ventilateurs, les portes coupe-feu, les systèmes de climatisation ou les sprinklers, grâce à une configuration flexible et à une surveillance constante des signaux.
4 entrées surveillées : fiabilité totale
Les entrées numériques sont conçues pour la connexion de contacts libres de potentiel, normalement ouverts ou fermés, tels que :
-
Capteurs d'état technique
-
Interrupteurs de fin de course de porte
-
Signaux de défaut
-
Activation d'un système d'arrosage
Les lignes d'entrée sont surveillées contre les interruptions ou les courts-circuits au moyen de résistances terminales fournies. Chaque entrée peut être configurée pour envoyer des signaux d'état ou d'alarme.
4 Sorties de relais à potentiel zéro
Les sorties de relais sont adaptées au contrôle direct de dispositifs ayant les limites suivantes :
-
AC 250 V, 4 A (max. 1000 VA)
-
DC 30 V, 4 A (max. 120 W)
Parfaites pour activer des actionneurs, des unités de contrôle, des moteurs ou des systèmes de ventilation. Chaque sortie peut être programmée indépendamment pour répondre aux exigences spécifiques du système.
Installation polyvalente et surveillance avancée
-
Montage facile sur rail DIN ou à l'aide de supports encliquetables
-
Boîtier transparent pour une visibilité immédiate des LED
-
Disjoncteur de ligne intégré pour la sécurité de la boucle
-
Protocole FDnet/C-NET compatible avec les panneaux de contrôle Siemens FS20, FS720, AlgoRex, SIGMASYS
-
Adressage automatique lors de la configuration
Applications recommandées
-
Contrôle des portes coupe-feu
-
Ventilateurs et CVC
-
Activation des alarmes sprinkler
-
Surveillance technique décentralisée
-
Intégration dans les systèmes de détection d'incendie Siemens
Caractéristiques techniques du module d'entrée/sortie Siemens
| Paramètre | Valeur |
|---|---|
| Entrées | 4 surveillées, pour contacts libres de potentiel |
| Sorties | 4 relais libres de potentiel (AC 250V / DC 30V, jusqu'à 4 A) |
| Protocole de communication | FDnet / C-NET |
| Alimentation électrique | 12 - 33 V DC |
| Courant de repos | 0,6 - 0,75 mA |
| Séparateur de ligne | Intégré |
| Surveillance de l'état de la ligne | Oui (avec résistances de terminaison) |
| LED d'état | Alarme, défaut, test, localisation |
| Compatibilité avec les systèmes | FS20, FS720, AlgoRex, SIGMASYS |
| Température de fonctionnement | DE -25 °C À +60 °C |
| Température de stockage | DE -30 °C À +65 °C |
| Humidité relative | ≤ 95 % (sans condensation) |
| Dimensions (L x H x P) | 130 x 90 x 20 mm |
| Connexions | Bornes 0,2 - 1,5 mm² (jusqu'à 2,5 mm² avec accessoires) |
| Protection | IP30 / IP65 (avec le boîtier FDCH221) |
| Couleur | Blanc pur RAL 9010 avec couvercle transparent |
| Normes | EN 54-17, EN 54-18, CEA GEI I-084 |
