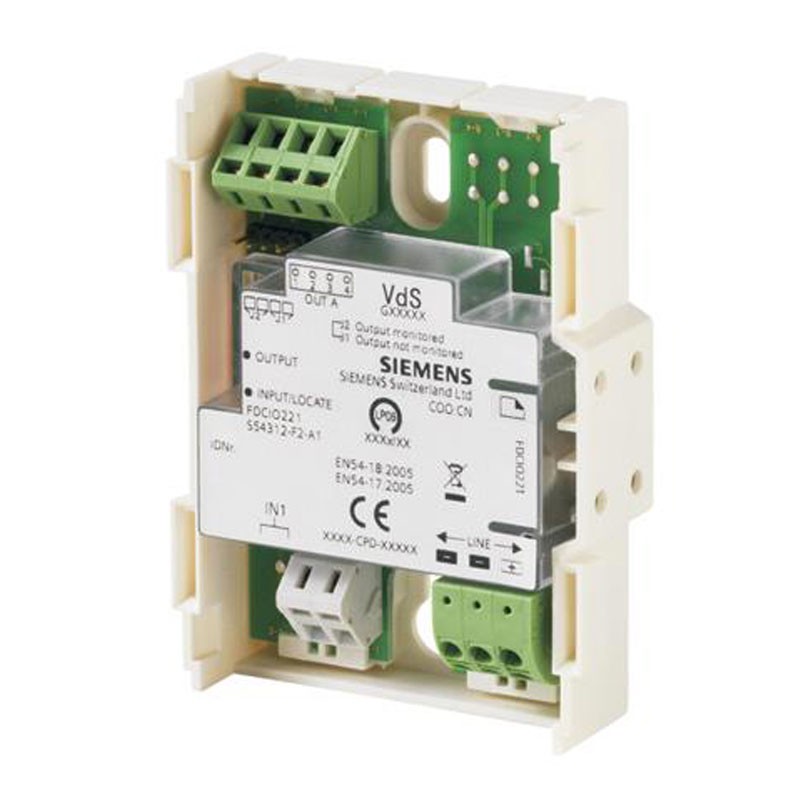

Siemens FDCIO221 1 module d'entrée/sortie adressé 12-33V DC S54312-F2-A1
SIE S54312-F2-A1
Module Siemens FDCIO221 avec 1 entrée et 1 sortie adressées, contrôle de ligne et relais libre de potentiel. Idéal pour l'activation d'alarmes techniques et le contrôle de dispositifs, avec les caractéristiques suivantes :
-
Entrée: 1 contact libre de potentiel (NO/NC)
-
Sortie relais : AC 22 V, 2 A / DC 30 V, 2 A (libre de potentiel)
-
Protocole de communication : FDnet / C-NET
-
Alimentation: 12 - 33 VDC
-
Courant de repos : Max. 0,4 mA
-
Dimensions: 95x71x23 mm (LxHxP)
56,36 €
Articles disponibles: 32
: 3
Payable également en 4 fois sans intérêt de:
14,09€
Module compact d'entrées/sorties pour systèmes intelligents de lutte contre l'incendie
Module adressable à 1 entrée et 1 sortie pour systèmes d'alarme incendie sur boucles FDnet ou C-NET, utilisé pour la surveillance et le contrôle de dispositifs techniques ou d'alarmes de manière décentralisée.
Grâce à sa taille compacte et à sa configuration polyvalente, il s'intègre facilement dans les systèmes d'alarme incendie professionnels, ce qui le rend idéal pour gérer les portes coupe-feu, les ventilateurs, les systèmes d'arrosage, les signaux techniques ou les signaux d'état.
Entrée surveillée pour la signalisation technique ou les alarmes
Le module comprend une entrée numérique pour contacts NO/NC, surveillée pour :
-
Interruptions de ligne
-
les courts-circuits.
Grâce aux résistances terminales fournies, il est possible de configurer le comportement du contact directement à partir de la centrale d'alarme incendie, en choisissant d'envoyer des messages d'état ou des déclenchements d'alarme.
Sortie relais configurable
La sortie peut être utilisée dans deux modes :
Relais libre de potentiel non surveillé :
-
AC 22 V, 2 A (max. 44 VA)
-
DC 30 V, 2 A (max. 60 W)
Relais surveillé (nécessite une alimentation auxiliaire de 24 V CC) :
-
DC 30 V, 2 A
La sortie est idéale pour la commande directe de dispositifs techniques, tels que :
-
Dispositifs de signalisation (sirènes, balises)
-
les systèmes de chauffage, de ventilation et de climatisation
-
Unités de commande d'ascenseurs
-
Moteurs de volets et d'ouvrants automatiques
Installation simple et fiable
-
Séparateur de ligne intégré
-
Attribution automatique de l'adresse lors de la mise en service du système
-
Boîtier transparent pour la visibilité des LED
-
Montage rapide sur rail DIN (TS35) ou dans le boîtier FDCH221 en option pour une protection IP65
-
Alimentation électrique et communication sur câble standard à deux fils
Caractéristiques techniques du module d'entrées/sorties Siemens
| Paramètre | Valeur |
|---|---|
| Type de module | 1 module d'entrée / 1 module de sortie adressé |
| Entrée | 1 contact libre de potentiel (NO/NC) |
| Surveillance de l'entrée | Oui, avec des résistances terminales (incluses) |
| Sortie relais | AC 22 V, 2 A / DC 30 V, 2 A (sans potentiel) |
| Mode surveillé | Oui, avec alimentation auxiliaire 24 VDC |
| Protocole de communication | FDnet / C-NET |
| Alimentation électrique | 12 - 33 VDC |
| Courant de repos | Max. 0,4 mA |
| Bornes de câblage | 0,2 - 2,5 mm |
| LED d'état | Alarme, défaut, test, emplacement |
| Compatibilité | Panneaux de contrôle Siemens FS20 / FS720 |
| Température de fonctionnement | -25 ÷ +70 °C |
| Température de stockage | -30 ÷ +75 °C |
| Humidité relative | ≤ 95% (sans condensation) |
| Dimensions (L x H x P) | 95 x 71 x 23 mm |
| Protection | IP30 / IP65 (avec le boîtier FDCH221) |
| Normes | EN 54-17, EN 54-18 |
Il n y ' a pas des avis
Fiche technique
- Typologie : Modules Indexés
