Triangle pré-assemblé Fischer STFN 10°/15° 00524335
FIS 00524335
8001132036884

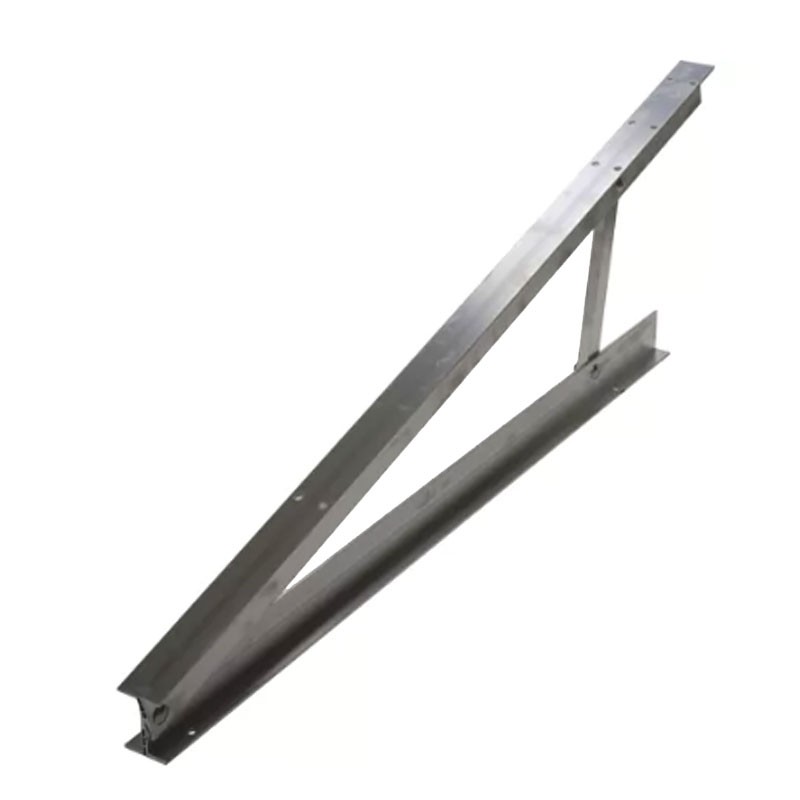

Triangle pré-assemblé Fischer STFN 10°-15° pour toits plats pour modules alignés verticalement et horizontalement avec les caractéristiques suivantes
- Section du profil : 3,78 cm².
- Diamètre du trou 9 mm
- Couple de serrage : 10 Nm
- Clé de serrage : 13 mm
- Certifications : TUV - R 60154136
Convient pour les systèmes de toit plat avec triangles avec profil Solar-fish et panneaux solaires.

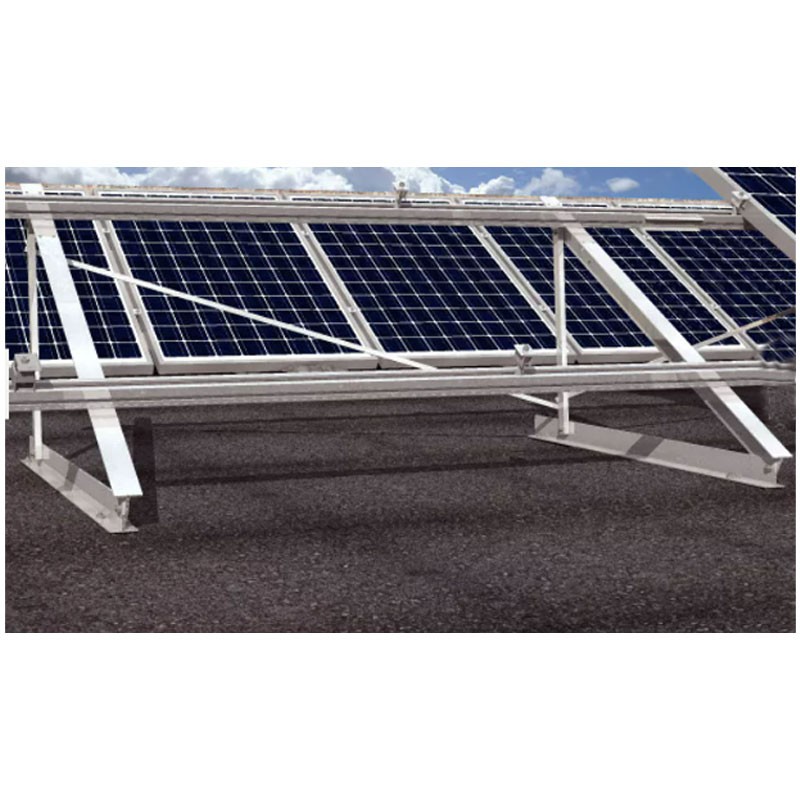

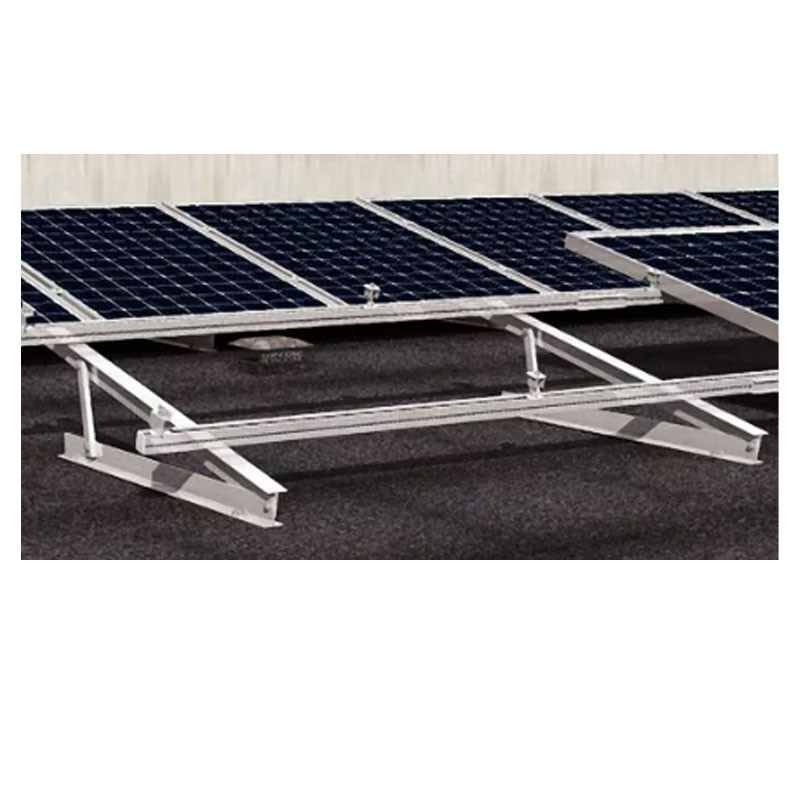

Configurations possibles : module unique horizontal - module unique vertical.
Triangle pré-assemblé Fischer STFN 10°/15° 00524335
40,44 €
40,44 €
TTC
TTC
Payable également en 4 fois sans intérêt de:
10,11€
Articles disponibles: 501
Avantages :
- Complet : le triangle STFN est livré pré-assemblé et les accessoires de connexion aux profilés solaires sont inclus dans le colis.
- Flexible : le triangle est disponible en 2 modèles (STFN 10° - 15°, STFN 25° - 30° - 35°) et 8 angles différents sont possibles en déplaçant la diagonale dans 2 ou 3 positions respectivement.
- Polyvalent : tous les triangles STFN permettent de disposer les modules aussi bien horizontalement que verticalement.
Versions :
- Cadre triangulaire en aluminium AW 6063/6060 T66 selon la norme EN 755-2:2013
- Boulons en acier inoxydable A2-70 selon la norme EN ISO 3506- 1/2:2009
Montage :
- Définissez l'entraxe des triangles en fonction des charges de neige et de vent de la zone d'installation du système, conformément aux réglementations nationales.
- Déterminez la position des triangles en fonction de la structure de support et de la disposition du système.
- Fixez la base du triangle avec l'ancrage approprié en fonction du matériau du support.
- Relier le profilé solaire à la diagonale du triangle.
Fiche technique
- Typologie :
- Accessoires de Fixation
