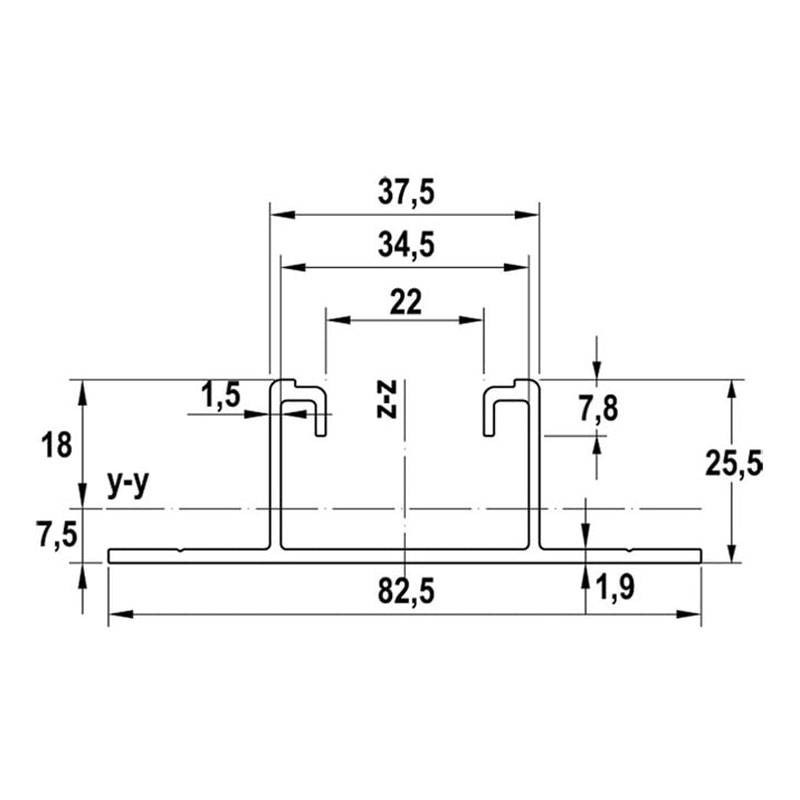

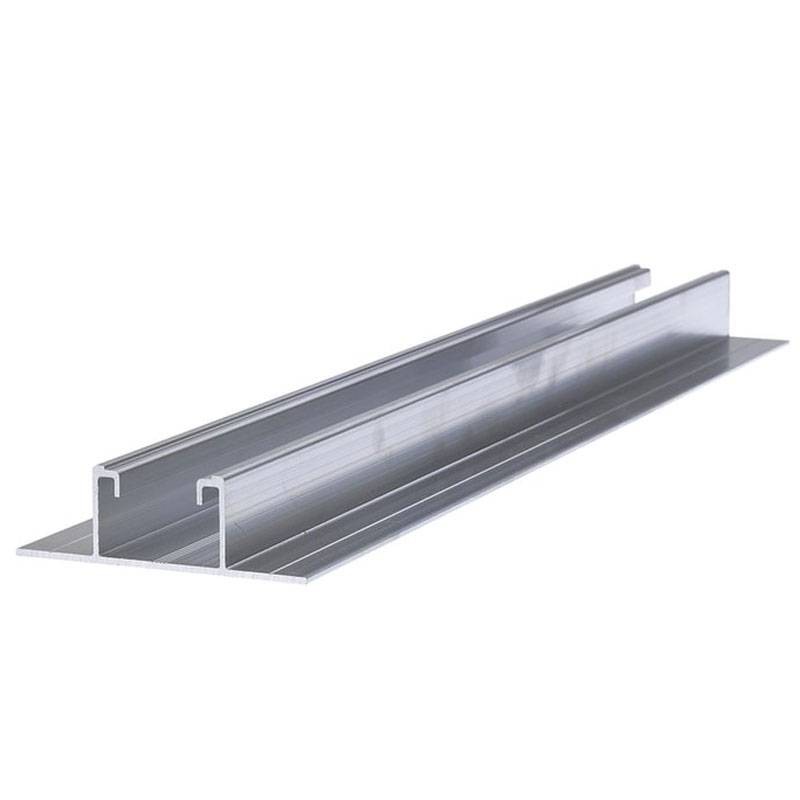

SolarFlat est un profilé en alliage d'aluminium conçu pour permettre l'installation de modules photovoltaïques sur des toits plats ou inclinés avec des tôles trapézoïdales et des fixations orthogonales. L'application est rapide, grâce à l'installation rapide des rivets ALG, et pratique : le module photovoltaïque peut être rapidement installé à l'aide de colliers et de joints croisés faciles à travers la fente supérieure en utilisant l'écrou à tête marteau FNC AL, le support MW et la vis à tête hexagonale SKS M 8.




Montage :

• Choisissez l'installation la plus appropriée parmi l'ensemble du profilé SolarFlat et définissez l'espacement des fixations en fonction du pas des nervures trapézoïdales en tôle et des charges de neige et de vent de la zone d'installation du système
• Placer quelques morceaux de bande butyle CG INT (longueur minimale de 80 mm) sur la surface de contact entre le profilé SolarFlat/SolarFlat P 400 et les nervures trapézoïdales en tôle.
• Positionner le profilé sur la tôle trapézoïdale
• En cas de fixation avec des rivets ALG, positionner le profilé sur la tôle trapézoïdale et percer le profilé et la tôle ensemble avec une mèche de 5,5 mm de diamètre.
• En cas de fixation avec des vis autoforeuses SolarScrew 6x25 EPDM, prépercer le profilé SolarFlat uniquement à l'endroit où la fixation doit être effectuée. Positionner le profilé pré-percé sur la plaque et visser la vis autoperceuse à travers le trou pré-percé.
