Le triangle pour l'installation en position basse de panneaux photovoltaïques sur des toits plats. Adapté à l'installation de panneaux à orientation paysagère.

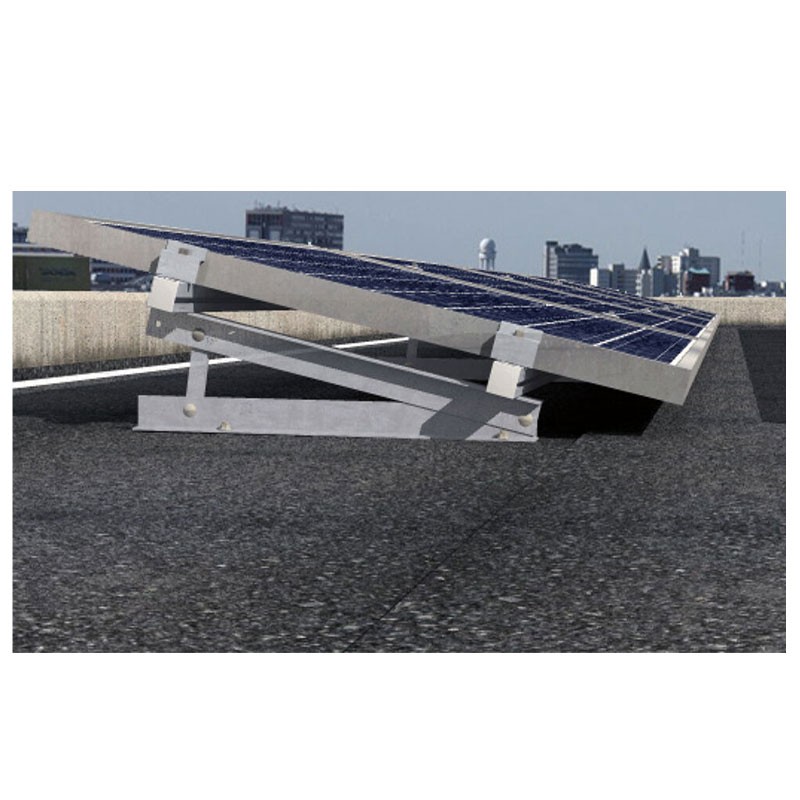

STFS est le triangle compact pour l'installation en position basse de systèmes photovoltaïques sur des toits plats avec des panneaux à orientation paysagère. Particulièrement adapté pour minimiser l'impact visuel du système et l'action du vent dans le cas de toitures avec une hauteur de maçonnerie périphérique limitée.




Avantages :

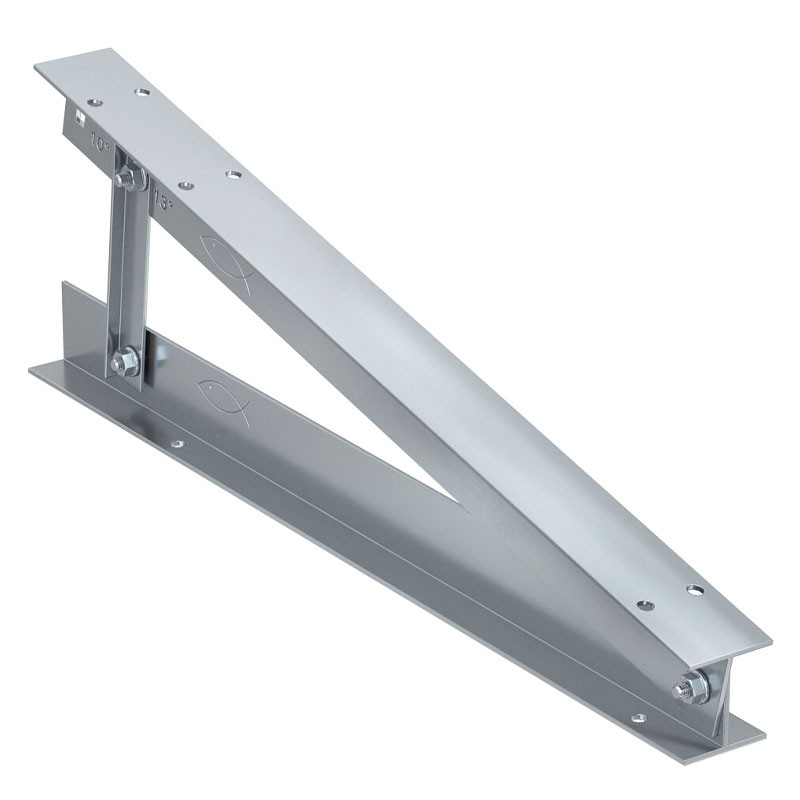

• Complet : le triangle STFS est fourni pré-assemblé et les accessoires pour la connexion aux profils solaires sont inclus dans le paquet.
• Flexible : en déplaçant la diagonale entre 2 positions, 2 angles différents (10° et 13°) sont possibles.

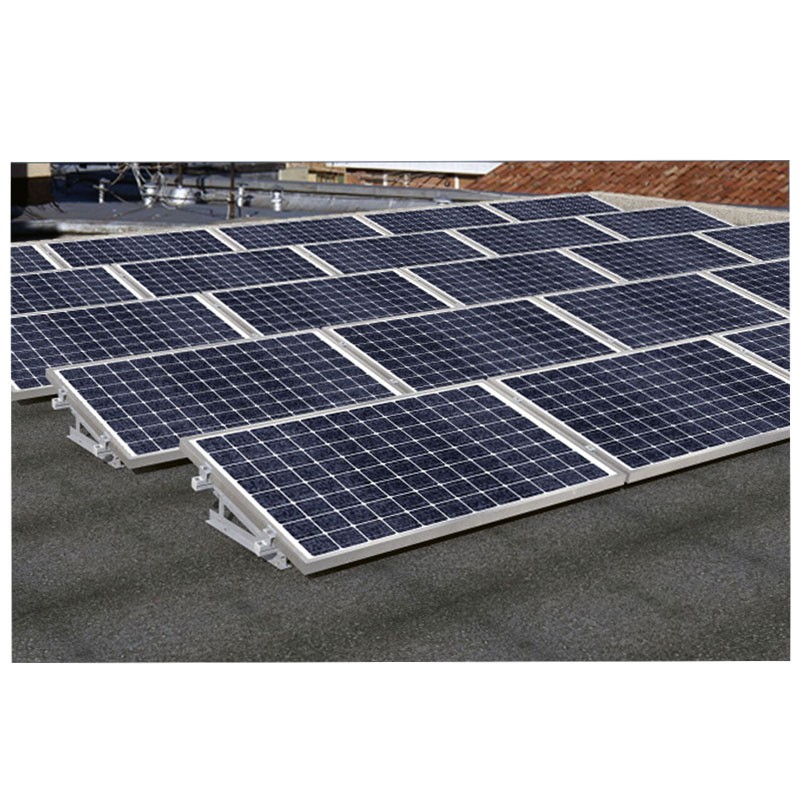

• Invisible: l'installation, avec la disposition horizontale des panneaux, ne fait que 30 cm de haut.




Montage :

• Définir l'espacement des triangles en fonction des charges de neige et de vent de la zone d'installation du système, conformément aux réglementations nationales.
• Déterminer la position des triangles en fonction de la structure porteuse et de la disposition du système.
• Fixer la base du triangle avec l'ancrage approprié en fonction du matériau du support.
• Fixer le profilé Solar à la diagonale du triangle à l'aide des vis fournies dans l'emballage.
