Support angulaire MW SU A2 Fischer pour profils solaires 00522676
FIS 00522676
8001132031810

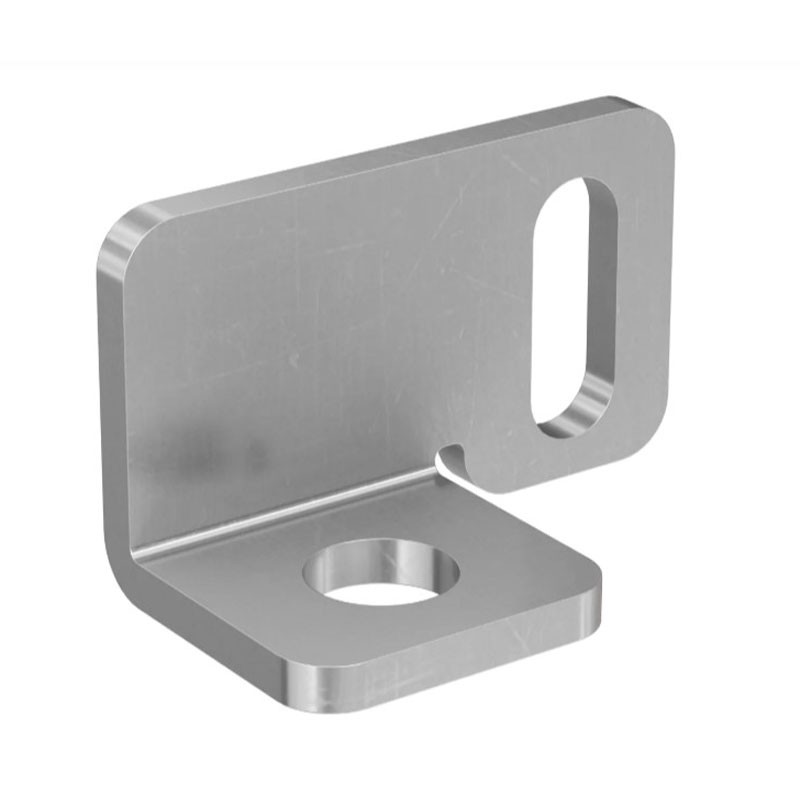

Support angulaire Fischer MW SU A2, conçue pour la fixation précise et sûre des profilés photovoltaïques sur les vis à double filetage STSR et STSI, offre une résistance à la corrosion et une durabilité même dans les environnements extérieurs, avec les caractéristiques suivantes:
-
Fabriqué en acier inoxydable A2
-
Connexion entre les profils solaires et les vis à double filetage
-
Trou oblong vertical pour le réglage de la hauteur
-
Epaisseur 4 mm - Trou ø 12,5 mm
-
Assemblage rapide entre les écrous à vis STSR/STSI
-
Compatible avec les profils SolarLight et SolarMid
4,52 €
Articles disponibles: 581
Payez en 4 fois sans intérêts pour les commandes entre 30€ et 2000€ (valable uniquement en France)
Support Fischer connexion robuste et ajustable
Le support MW SU A2 assure une connexion mécanique fiable et ajustable entre la structure du toit et les profilés Solar. La courte fente sur la section verticale permet un réglage précis de la hauteur, adaptant la structure à la pente et aux conditions de la toiture.
Idéal pour les systèmes photovoltaïques
Particulièrement adaptée à l'installation de panneaux solaires sur des toits métalliques ou des fermes en acier, la console convient pour des épaisseurs de tôle de 2 à 4 mm. Grâce à sa compatibilité avec les profilés SolarLight et SolarMid, elle assure une polyvalence et une facilité d'intégration dans les systèmes photovoltaïques.

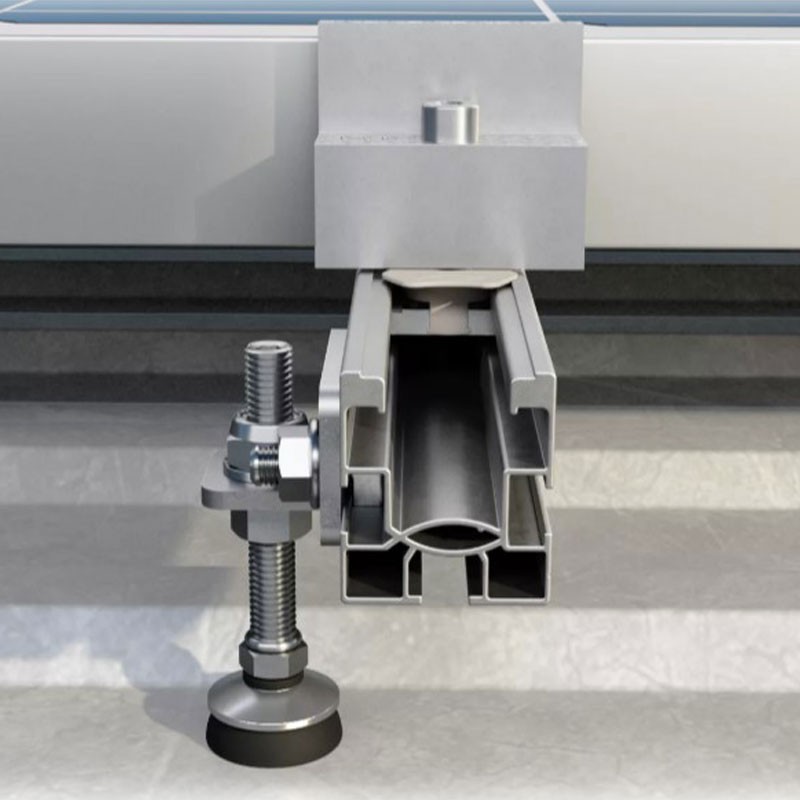

Méthode d'assemblage
-
Insérer le support MW SU A2 entre les deux écrous de la vis à double filetage STSR ou STSI.
-
Ajuster la hauteur du profil à travers le trou oblong vertical
-
Fixer le profilé solaire à l'aide d'une vis SKS M8x20 A2 ou d'une vis à tête marteau RHS M8x20 A2.
-
Serrer avec un couple de 10 Nm
Spécifications Techniques Support Angulaire Fischer
| Matériau | Acier inoxydable A2 |
| Type d'équerre | Equerre avec fente courte |
| Epaisseur | 4 mm |
| Trou | 12,5 mm |
| Couple de serrage | 10 Nm |
| Applications | Raccordement de vis à double filetage/filetage solaire |
| Compatibilité | Profils SolarLight, SolarMid |
| Matériaux supportés | Poutrelles et profilés en acier (2-4 mm) |
Fiche technique
- Typologie : Accessoires de Fixation
